Точильный диск своими руками

Содержание

Как сделать наждак из жесткого диска своими руками
Что потребуется для работы
Как разобрать жесткий диск
Сборка мини-наждака из жесткого диска
Подключение питания
Маленький наждак из жесткого диска
Самодельный электро-наждак ГРИНДЕР из жесткого диска компьютера
Что потребуется для работы
Как разобрать жесткий диск
Шлифовальный станок из жёсткого диска

Как сделать наждак из жесткого диска своими руками

Наждаки из жесткого диска: возможности использования. Необходимые материалы и инструмент. Процесс разборки жесткого диска. Подготовка абразивной поверхности и сборка мини-станка. Особенности подключения питания и возможные трудности.

Наждаком из жесткого диска персонального компьютера можно производить правку и заточку ручного инструмента, ножей или мелких деталей. Главное достоинство приспособления: для его изготовления потребуется минимальное количество инструмента и вспомогательных материалов. При этом работоспособность винчестера не играет особой роли: его функции будут совершенно другие.

Современные жесткие диски компьютеров не слишком хорошо подходят для реализации замысла. Дело в том, что на HDD первых поколений магнитные круги отличались большими габаритами. Это позволяет расширить круг обрабатываемых элементов.

Что потребуется для работы

Для сборки наждачного станка необходимо подготовить следующие материалы:

жесткий диск;
абразивный материал;
стандартный блок питания;
комплект подключения к блоку питания;
материалы для сборки защитного кожуха (по желанию мастера);
резиновые колпачки в качестве опоры будущего станка;
контроллер для привода.

Приобретение последнего элемента зависит от типа жесткого диска. Мы рассматриваем вариант применения бесколлекторного привода, который не будет функционировать на стандартном постоянном или переменном напряжении. Контроллер – специальный узел, генерирующий напряжение особой частоты для бесперебойной работы электрического двигателя. Он работает от напряжения 9–12 В исходя из особенностей конкретной модели. Стоимость при заказе из Китая – 2,8–3,2 $.

Главное преимущество контроллера – встроенная функция ручной регулировки оборотов двигателя.

В процессе работы понадобится следующий инструмент:

набор отверток для разборки жесткого диска;
мелкие сверла;
шуруповерт;
паяльник;
клей.

Как разобрать жесткий диск

В первую очередь необходимо снять верхнюю крышку. Современные модели крепят на несколько болтов с головкой под шестигранную насадку. Более старые версии рассчитаны на применение классической крестовой отвертки. Если за весь период эксплуатации диск ни разу не разбирался, во время снятия крышки придется приложить довольно серьезные усилия: на заводе винты закручивают с высоким моментом затяжки.

Следующий этап – полная разборка винчестера. Он включает в себя следующие действия:

Демонтируем пылеуловитель. На изображении он выглядит как небольшая деталь белого цвета. Его функция заключалась в фильтрации поступающего воздуха от мелких фракций, которые могли повредить жесткий диск.
Удаляем неодимовые магниты и электронную плату управления. Ее работоспособность не имеет значения: она не будет представлять ценности для будущего электрического наждака. Исключения будут рассмотрены ниже.
Снимаем считывающую головку и все выводы за исключением подачи питания.

После проведения работ должен остаться голый корпус с приводом и дисками.

Сборка мини-наждака из жесткого диска

Процесс начинается с подготовки абразивной поверхности. Существует два варианта:

Насадка вырезается из листовой наждачной бумаги по контуру диска. В центре проделывают дополнительное отверстие.
В строительном магазине можно приобрести набор абразивных кругов на болгарку и довести их размер до заданных параметров.

Сами диски могут быть изготовлены из алюминиевого сплава или стекла. Рекомендуем обклеивать диски со всех сторон для получения большего количества обрабатывающих поверхностей. Это увеличит интервал их замены. Для расширения возможностей обработки используйте абразивные материалы с различной зернистостью. Приобретая наждачную бумагу с запасом, можно изготовить съемные насадки из оставшегося материала.

Для крепления насадки к диску можно использовать любой универсальный клей.

После подготовки дисков их устанавливают обратно на штатное место, закручивая все винты.

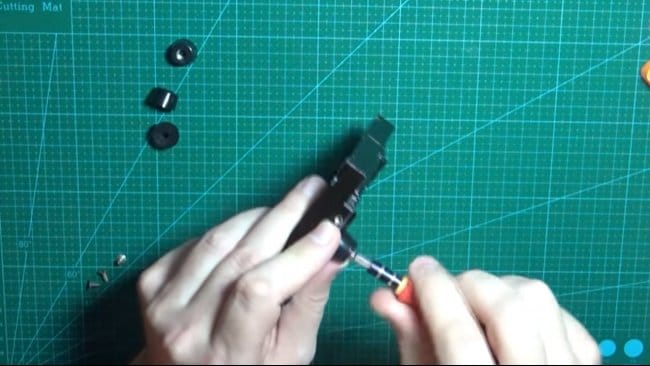

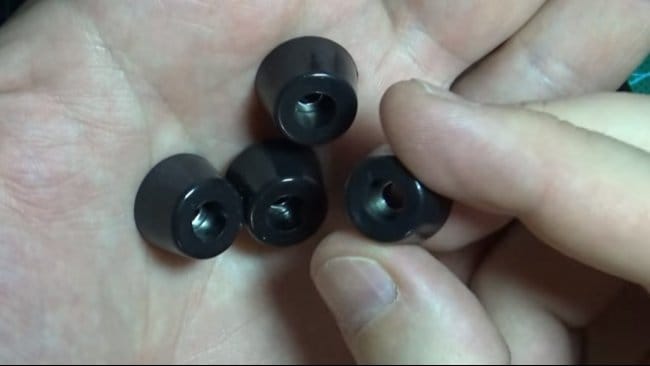

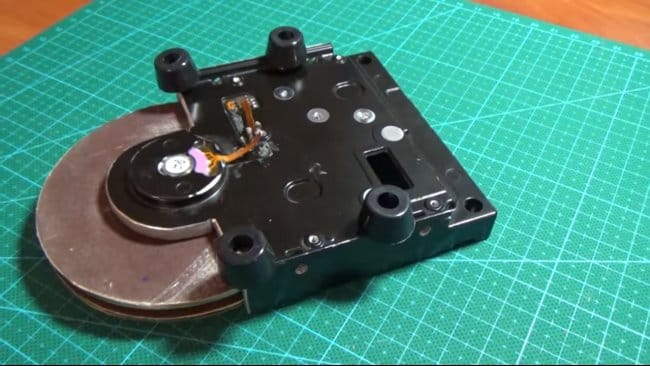

Последний шаг – установка резиновых ножек, которые будут гасить вибрацию и обеспечивать дополнительную устойчивость в процессе эксплуатации. Их можно заказать на «Алиэкспресс» или изготовить самостоятельно.

Подключение питания

Использовать стандартный блок питания персонального компьютера подходящего формата.
Разобрать ненужный блок питания любого бытового прибора, который работает с напряжением 12 вольт. Из него изымается плата и встраивается в существующую электрическую схему станка путем припаивания электрических проводов. Не стоит забывать про установку штатного гнезда блока питания в корпус станка.

После этого можно приступать к тестированию изобретения. Обратите внимание: направление движения привода можно поменять, воспользовавшись переключателем контроллера.

С помощью данного станка невозможно обработать массивный инструмент. Причина кроется в малой мощности классического двигателя: он работает на ферритовых магнитах, которые никогда не отличались особой силой.

В мощные приводы устанавливают магниты, изготовленные на основе редкоземельных элементов.

Альтернативный вариант – замена существующей обмотки на провода с большим сечением. Это увеличит силу тока.

Многие изобретатели, которые не используют в конструкции контроллер, сталкиваются со следующей проблемой: после подачи питания вращение прекращается через 10–15 секунд. Причина заключается в отсутствии головок. Существует несколько способов решения этой проблемы:

При разборке оставить нижнюю головку.
Изготовить отдельный источник питания привода.
Откорректировать существующую электрическую схему.

Наждак из жесткого диска – удобная самоделка, с помощью которой можно обрабатывать мелкий инструмент и бытовые приборы. А что вы думаете о мощности двигателя? Возможно, для повышения производительности целесообразно использовать моторчик из авиационных игрушек? Поделитесь вашими мыслями в комментариях.

Источник

Маленький наждак из жесткого диска

Если у вас есть старый жесткий диск от компьютера, не спешите его выбрасывать, из него можно сделать небольшой удобный наждак! Моторчики в таких устройствах не ломаются практически никогда, а другие детали нам и не понадобятся. Двигатели эти бесколлекторные, они развивают высокие обороты, выдерживают большие нагрузки и долговечны.

Интересная самоделка тем, что с помощью специального контроллера можно управлять оборотами двигателя. Это очень удобно, если нужно обрабатывать что-то очень маленькое. Автор обклеил оба диска с двух сторон наждачной бумагой, так что их должно хватать надолго. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:
— старый жесткий диск;
— наждачная бумага;

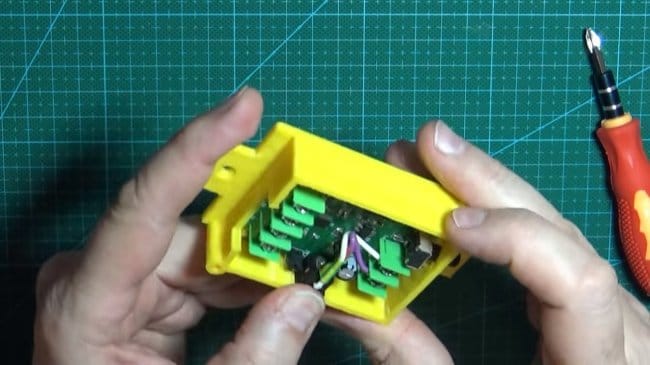

— контроллер для двигателя ;

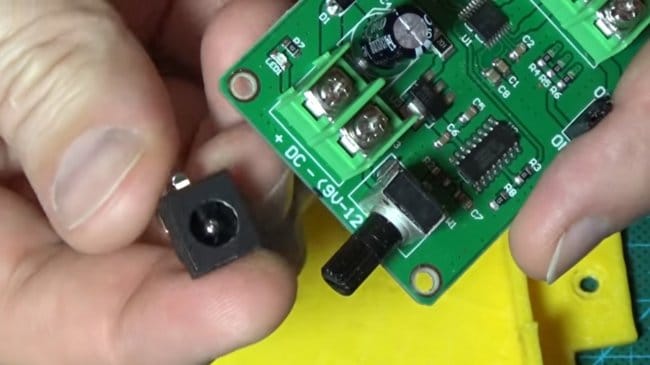

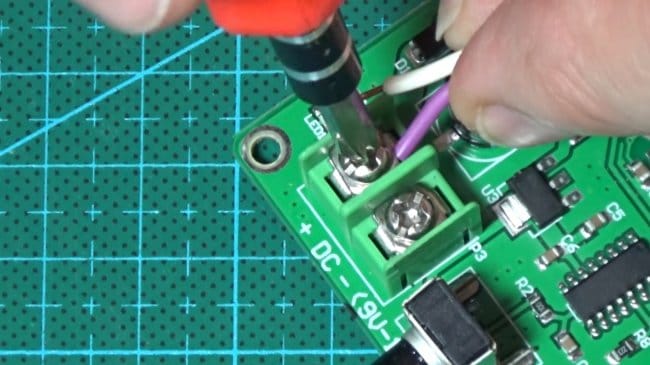

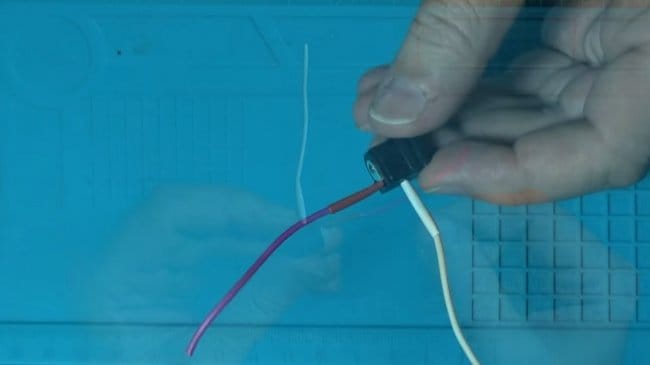

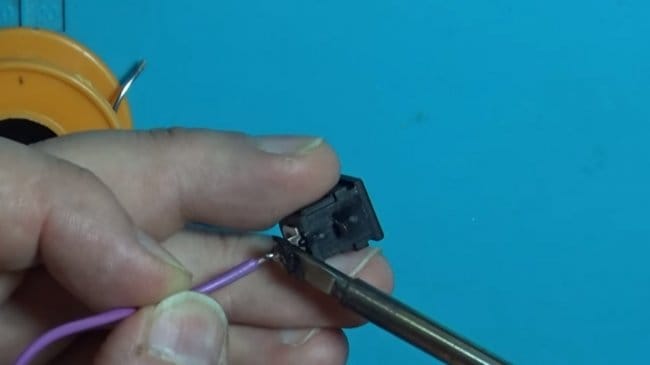

— разъем для подключения блока питания;
— блок питания на 12в/6А;
— провода;

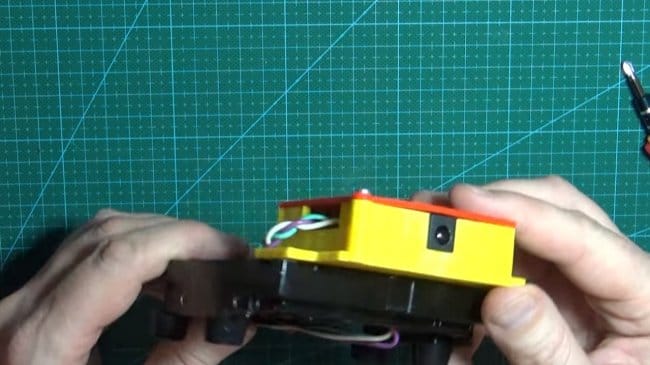

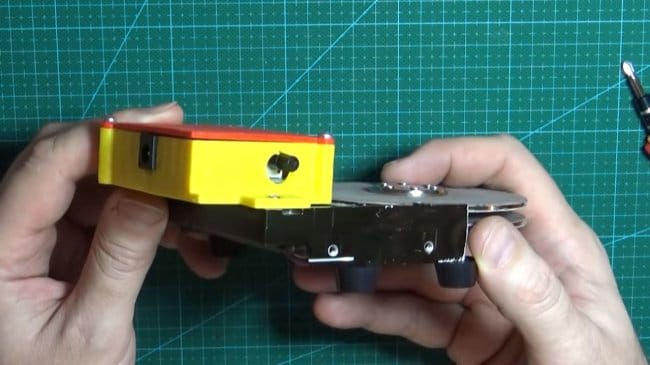

— материалы для корпуса.

Список инструментов:
— отвертка для раскручивания жесткого диска;
— паяльник;

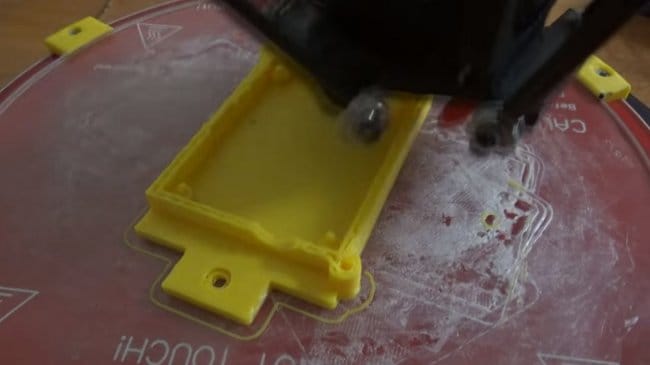

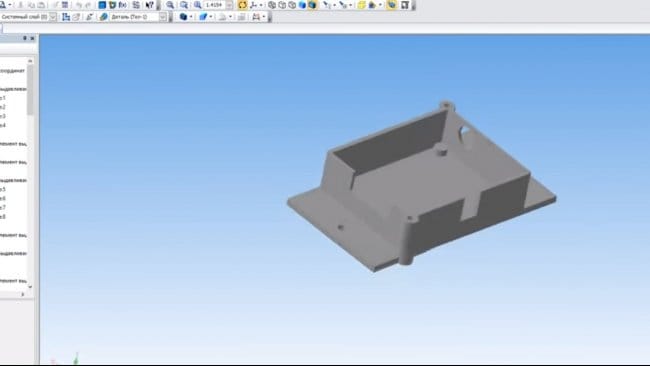

— 3D-принтер;
— клей.

Процесс изготовления наждака:

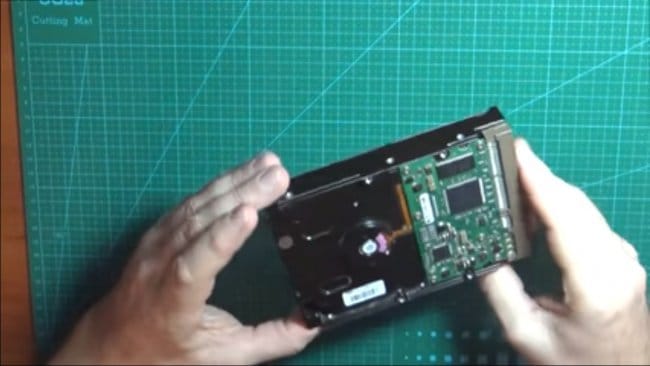

Шаг первый. Разбираем жесткий диск

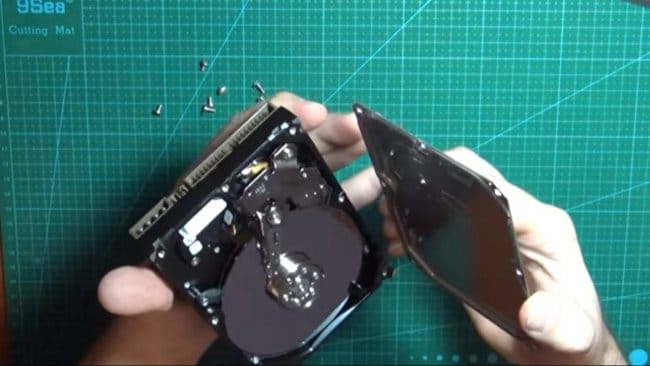

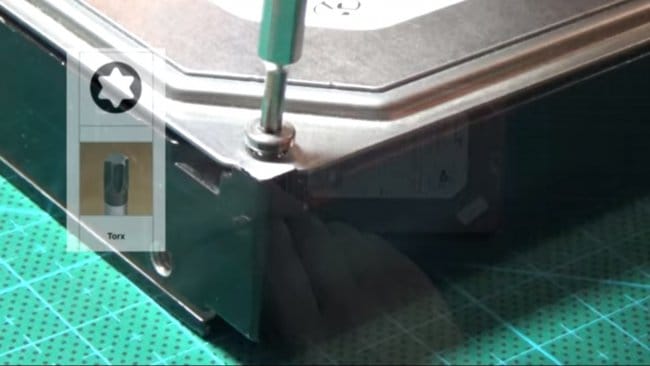

Сначала нужно будет разобрать жесткий диск. Крышка в большинстве случаев крепится при помощи винтиков под головку в виде шестигранника. А на более старых версиях могут встречаться обычные винты под крестовину. Винтики могут быть затянуты довольно сильно, так что без хорошей отвертки их может быть тяжело открутить.

После снятия крышки снимаем фильтр, это такой белый мешочек, он предназначен для сборки мельчайших частиц пыли. Также нужно снять записывающую/считывающую головку жесткого диска. Она крепится одним винтом, а еще нужно будет снять два мощных неодимовых магнита. Снимаем также электронную плату, она нам не понадобится, даже если она рабочая, толку с нее мало. В итоге должен остаться только двигатель с дисками.

Шаг второй. Тестовый запуск двигателя

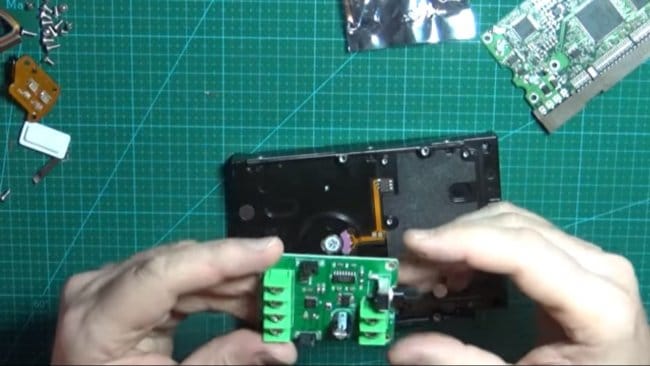

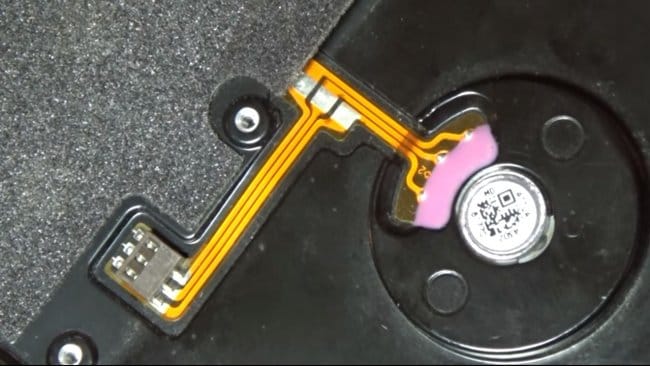

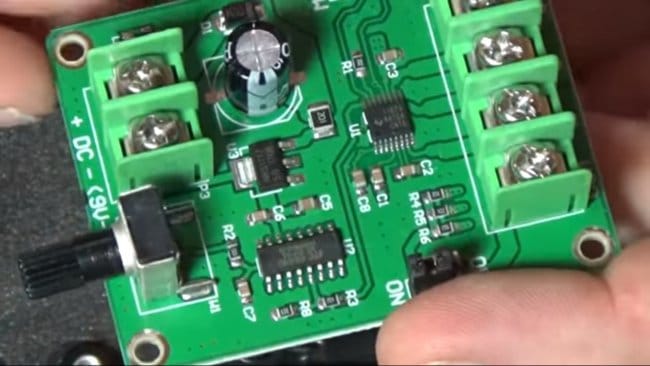

Двигатель тут установлен бесколлекторный, это значит, что он не будет работать, если на его контакты подать постоянное или переменное напряжение. Тут понадобится особый контроллер, который генерирует напряжение особой частоты, от него и работает двигатель. Для запуска двигателя понадобится купить контроллер, заказать его можно из Китая. Удобен контроллер тем, что у него есть функция регулировки оборотов. Питаться устройство может от напряжения от 9В до 12В.

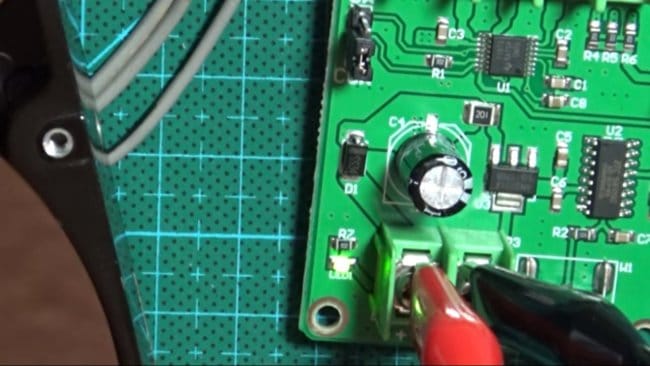

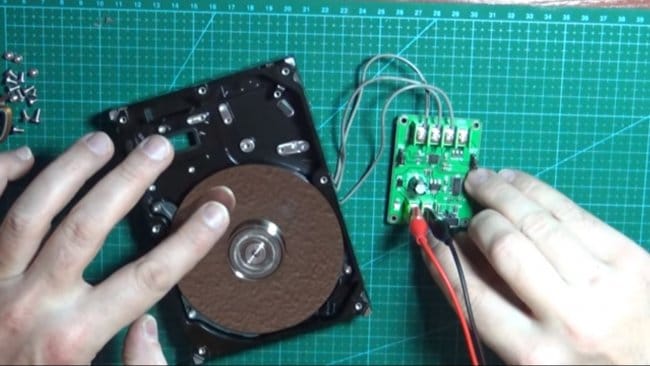

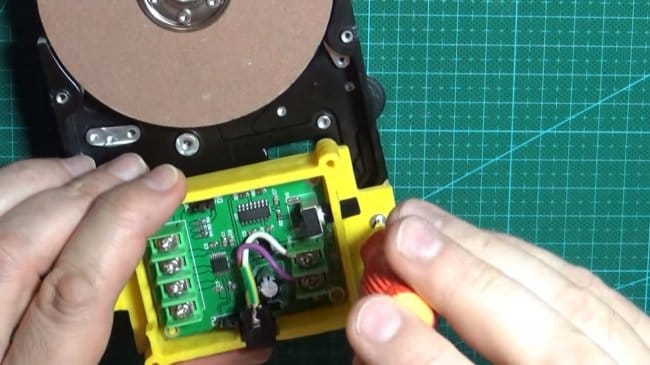

Подаем питание на контроллер, должен загореться светодиод зеленого цвета, что будет говорить о работоспособности контроллера. Диск вращается, все отлично, идем дальше.

Шаг третий. Обклеиваем диски

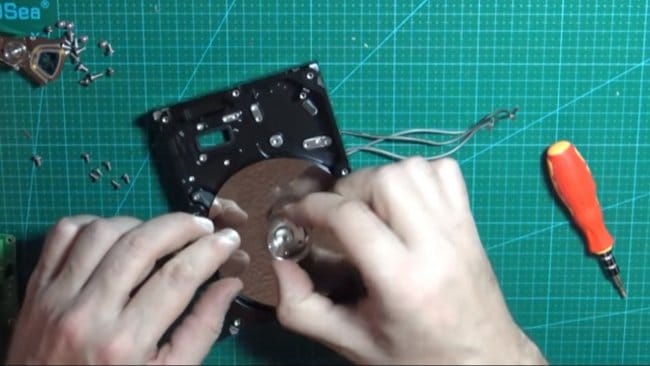

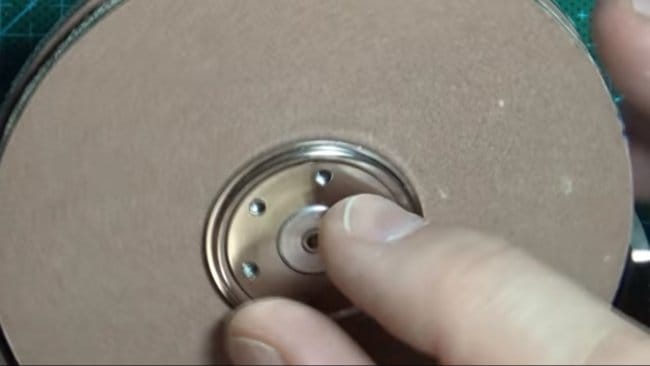

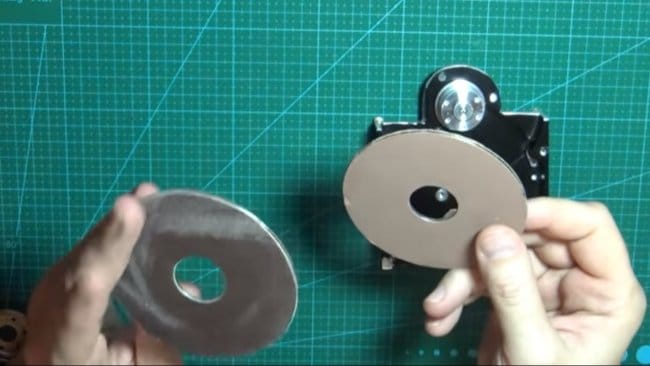

Снимаем диски, в большинстве случаев они алюминиевые, а бывают и стеклянные. К ним автор приклеивает наждачную бумагу. Обклеить диски можно с обеих сторон, тогда не придется часто клеить бумагу. Можно будет просто переставить или перевернуть диски. В итоге у нас получается 4 рабочие плоскости. При необходимости можно наклеить бумагу разной зернистости. А если у вас есть еще диски, можно сделать себе хороший запас шлифовальных дисков.

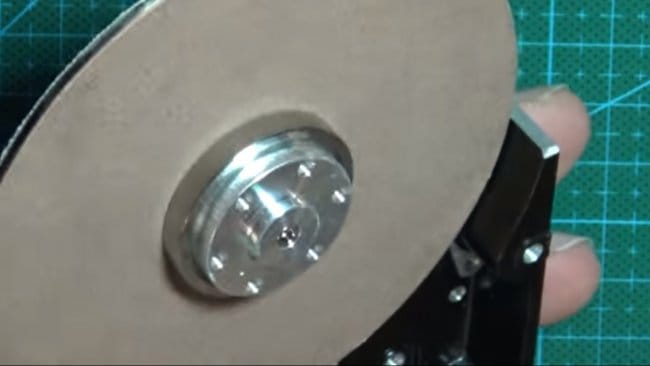

Устанавливаем диски обратно, заворачивать все винты не обязательно, даже 3 должны держать нормально, но для надежности лучше завернуть все.

Шаг шестой. Тестирование

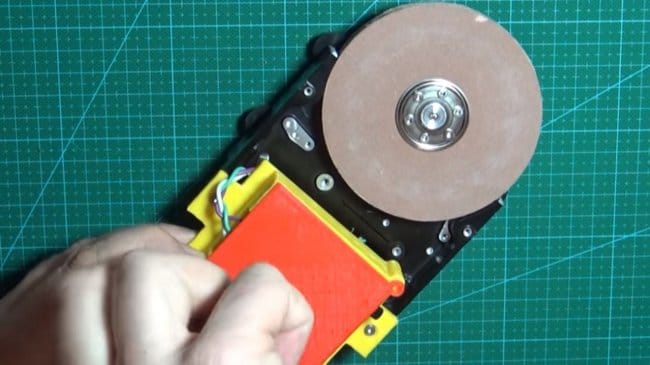

Вот и все, самоделка готова, можно протестировать! У автора наждак легко точит нож, при этом даже летят искры. Обороты удобно регулируются, так что не обязательно включать станок так, чтобы он работал на пределе своих возможностей.

Надеюсь, самоделка вам понравилась, и вы теперь не будете выбрасывать старые жесткие диски. Удачи и творческих вдохновений, если решите повторить подобное, не забывайте делиться с нами своими идеями и самоделками!

Источник

Самодельный электро-наждак ГРИНДЕР из жесткого диска компьютера

Что потребуется для работы

Для сборки наждачного станка необходимо подготовить следующие материалы:

жесткий диск;
абразивный материал;
стандартный блок питания;
комплект подключения к блоку питания;
материалы для сборки защитного кожуха (по желанию мастера);
резиновые колпачки в качестве опоры будущего станка;
контроллер для привода.

Главное преимущество контроллера – встроенная функция ручной регулировки оборотов двигателя.

В процессе работы понадобится следующий инструмент:

набор отверток для разборки жесткого диска;
мелкие сверла;
шуруповерт;
паяльник;
клей.

Как разобрать жесткий диск

При наличии необходимых инструментов процесс разборки – простая задача.
В первую очередь необходимо снять верхнюю крышку. Современные модели крепят на несколько болтов с головкой под шестигранную насадку. Более старые версии рассчитаны на применение классической крестовой отвертки. Если за весь период эксплуатации диск ни разу не разбирался, во время снятия крышки придется приложить довольно серьезные усилия: на заводе винты закручивают с высоким моментом затяжки.

Следующий этап – полная разборка винчестера. Он включает в себя следующие действия:

Демонтируем пылеуловитель. На изображении он выглядит как небольшая деталь белого цвета. Его функция заключалась в фильтрации поступающего воздуха от мелких фракций, которые могли повредить жесткий диск.
Удаляем неодимовые магниты и электронную плату управления. Ее работоспособность не имеет значения: она не будет представлять ценности для будущего электрического наждака. Исключения будут рассмотрены ниже.
Снимаем считывающую головку и все выводы за исключением подачи питания.

После проведения работ должен остаться голый корпус с приводом и дисками.

Шлифовальный станок из жёсткого диска

Жизнь научила нас искать выходы из безвыходных ситуаций и находить самые неожиданные способы применения привычных вещей. Не удивительно, что от пристального внимания наших умельцев просто не могли улизнуть такие симпатичные штуки, как устаревшие (или потерявшие пригодность в основной сфере применения) компьютерные накопители на жёстких магнитных дисках. Наиболее проработанной, как мне представляется, является тема использования старых «винтов» для изготовления миниатюрных шлифовальных приспособлений, отличающихся бесшумностью, компактностью и высоким качеством работы.

В процессе создания аналогичного станочка для выполнения мелких шлифовально-полировальных работ, столкнулся с несколькими нюансами и надыбал несколько идей, которые могут оказаться полезны интересующимся подобной тематикой.

Старенький винчестер домашнего компьютера, стоявший «вторым» в системе, и использовавшийся в качестве хранилища малоценного файлового хлама, в один прекрасный день стал «подвисать». Проверка его поверхности выявила появление «битых» секторов. Поскольку подоспела тотальная замена компьютера, вердикт захворавшему трудяге был вынесен суровый — от компьютерной службы отстранить, перевести в производственный пролетариат. Однако, при вскрытии винчестера, удаления блока головок и попытке запуска движка обнаружилось, что не таким уж старичком оказался заслуженный ветеран. Диски раскручивались, работали несколько секунд и останавливались. Оказывается, в относительно современных винчестерах действуют хитрые приёмы энергосбережения и, в результате, если после запуска, через какое-то время, магнитные головки не выдают в электронику накопителя никакой «цифры», двигателю поступает команда остановки. Пришлось несостоявшегося ударника рабского труда пустить на винтики-железячки.

Идея создания шлифовалки из винчестера получила второе дыхание, когда однажды, на радио-рынке, попался на глаза воистину старинный агрегат. Дедушка, торговавший подобными раритетами запросил за привод каменного века 10 гривен (меньше 2-х долларов. Досмотр и вскрытие ископаемого позволили выявить, что это 7120 AТ MAXTOR. Из всех его замечательных достоинств для меня представляли интерес только такие параметры:

Rotation RPM (скорость вращения диска) 3524 об/мин Acoustic dBA (шум) 42 дециБелл Power (потребляемая мощность)10,2 Ватт

Конечно, скорость вращения далека от современных, но для шлифовальной работы вполне достаточная. Следует помнить, что «взрослые» точила, выполненные на асинхронных двигателях, имеют скорость вращения до 3000 об/мин.

После вскрытия, неполной разборки-сборки содержимого, на поверхность диска была наклеена шкурка и произведён пробный запуск агрегата. Для тестирования винчестера использовался штатный разъём питания упоминавшегося ранее старого домашнего компьютера. Как видно по следам, оставленным тестовыми деревяшками на шлифовальной поверхности (на фото справа), опыт оказался удачным. Винчестер, без блока головок и магнитной системы (на фото слева, в крышечке от устройства) стабильно запускался и вращался неограниченное время.

Верхняя крышка винчестера имела характерный выступ, повторяющий контур спрятанного под ним диска, поэтому было принято решение пропилить в этом выступе «окошко» с таким расчётом, чтобы открыть по возможности больший сегмент диска, оставивши остальную поверхность диска спрятанной внутри устройства в целях безопасности и удобства работы. Алюминиевый сплав, из которого сделана крышка, пилился легко и свободно, однако по завершении операции, оказалось, что между диском и корпусом винчестера остаётся значительный зазор. Это не совсем хорошо из-за возможности падения внутрь корпуса случайно обронённой обрабатываемой детали.

Для устранения излишнего зазора, по контуру диска был заправлен лист тонкого картона, обёрнутый полиэтиленовой плёнкой. За счёт своей упругости картонный лист расклинился в вертикальном положении. В образовавшуюся полость был заформован «Эпоксилин» от Хенкеля. Подвижность массы оказалась недостаточной для гравитационного заполнения пустот, поэтому пришлось слегка подформовывать массу до прекращения просадки. В таком виде винчестер был оставлен на положенные 40 минут в покое, пока пластмасса не схватилась достаточно прочно

После застывания пластмассы, излишки были удалены, крышка была одета на корпус и, аналогичным образом, с использованием «холодной сварки» — Эпоксилина, были аккуратно оформлены откосы оконного проёма. Всё как в индустриальном металлопластиковом оконном производстве. Как видно на фотографии, итоговый зазор между диском и станиной составил доли миллиметра. Контрольный запуск станочка показал, что диск вращается тихо, стабильно, без перекосов и затираний. Получившаяся из крышки винчестера «полочка» оказалась очень удобной для размещения руки мастера и позволяет очень точно и надёжно позиционировать обрабатываемую деталь относительно плоскости шлифования

Вот что получилось в результате пробной шлифовки деревянной палочки, показанной на предыдущей фотографии. В процессе «заточки» этой детали удалось подобрать оптимальную силу прижима детали к поверхности диска, при которой шлифовка идёт эффективно, а скорость вращения диска не падает ниже некой критической, ниже которой мотор может просто «заглохнуть» и придётся его перезапускать

Мощности привода оказалось достаточно для заточки и правки металлического инструмента. На фото: Губки миниатюрного пинцета были доведены до состояния иглы

Наглядная демонстрация возможностей. Свежезаточенным пинцетом удерживалась обычная спичка. Качество шлифа — отменное. Примечательно, что что во время обработки, спичка не зажглась!

Для удобства использования и соблюдения норм элементарной аккуратности, шлифовальному станку были приданы завершающие отделочные штрихи: корпус винчестера штатными винтами был посажен на плату из оргстекла (полиметилметакрилат), к нижней поверхности которой были приклеены 4 отрезка кожи от старой сумки. Питающий шнур был сделан из отрезка провода и колодок питания, которые используются в компьютере для разводки по устройствам постоянного тока 5 и 12 Вольт.

Пример готовой продукции. Выполнено с максимальным использованием преимуществ шлифмашинки из винчестера

Технические данные шлифмашинки из винчестера Силовая установка: 7120 AТ MAXTOR. Номинальная мощность: 10W Частота вращения шпинделя: 3524 об/мин Габариты станка: 170х105х30 мм
