Светящийся логотип авто своими руками

Для того чтоб начать работу, нам нужно снять логотип с машины. Аккуратно отделяем логотип от решетки. Логотип может быть приклеен на двусторонний скотч, и для его снятия нам понадобится автомобильный фен и скальпель, либо канцелярский нож.

Чтобы не сломать логотип, скотч нужно обязательно нагреть, так как логотип на нем держится крепко. После того как отделили логотип от решетки, нам следует его очистить от скотча.

Рис.1 Аккуратно отделяем логотип от решетки

Затем готовим заготовку по оргстеклу. Нам потребуется оргстекло толщеной 4мм. Ложем логотип креплениями вверх и прикладываем оргстекло. Делаем метки, чтобы просверлить отверстия под крепления логотипа. После того как просверлили отверстия, проверьте диаметр отверстий, чтоб логотип сел в посадочное место.

Рис.2 Делаем разметку под отверстия

После того, как все готово, берем двусторонний скотч и проклеиваем логотип к оргстеклу в посадочные отверстия. Тщательно убираем лезвием ненужные части скотча.

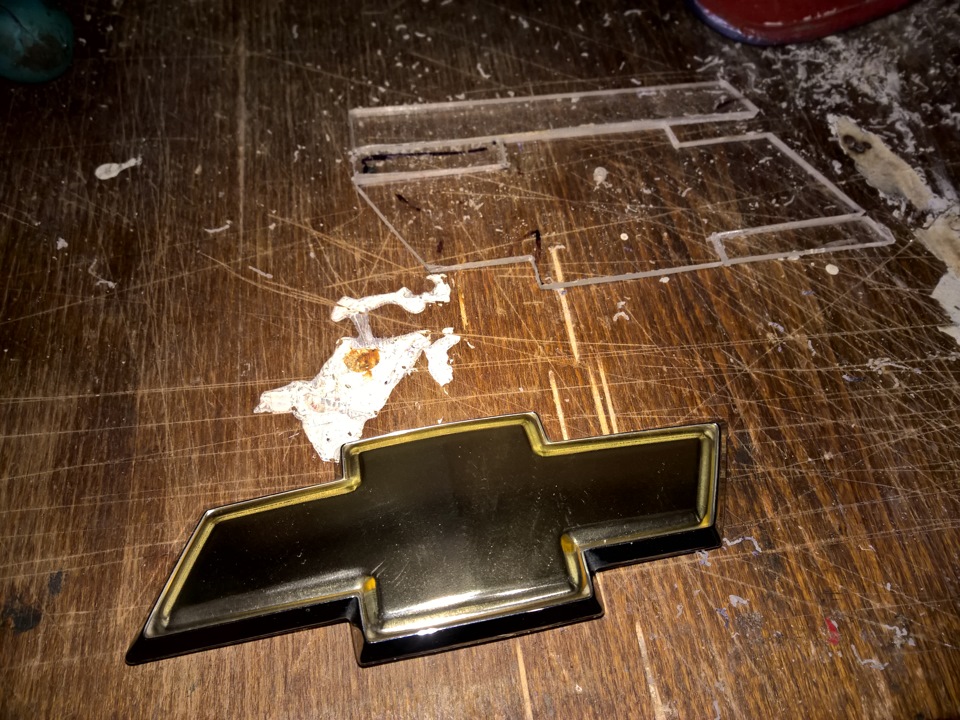

Далее нужно вырезать оргстекло по контору эмблемы. Сделать это можно дрелью с мелким сверлом. Вырезать нужно будет аккуратно с обоих сторон. Очень часто будет забиваться сверло, операция будет довольно долгая, так что запаситесь терпением.

После того как вырезали эмблему, нужно точно так же вырезать внутренний контур. Когда все будет обрезано, надфилем зачищаем все неровности.

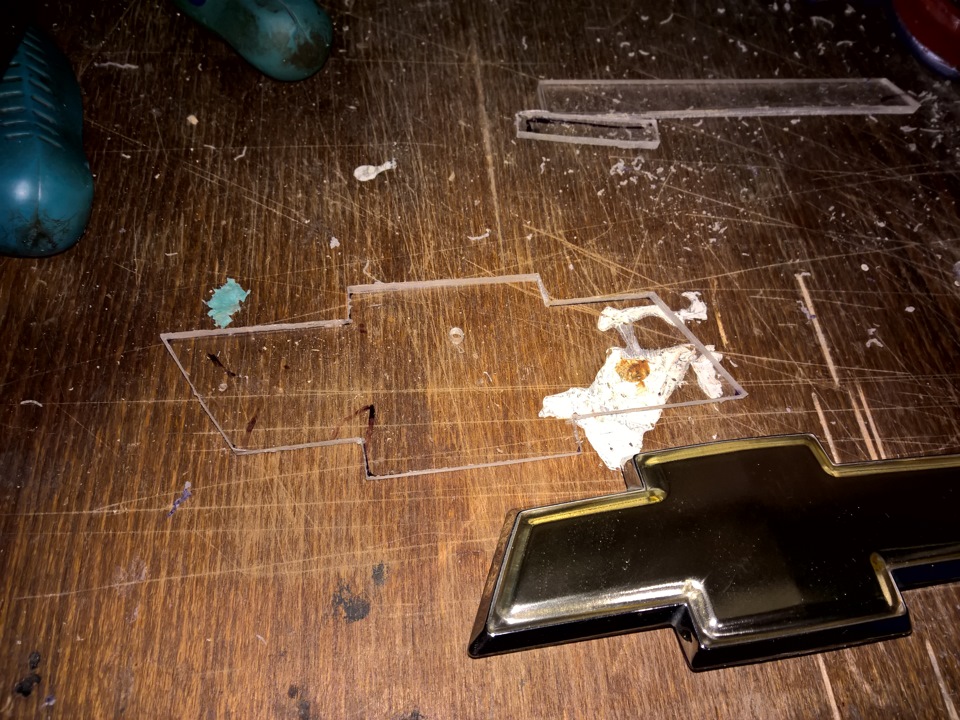

Рис.3 Обрезаем эмблему по контуру

Затем подготавливаем углубления, куда будем вставлять светодиодную подсветку. Диодную подсветку лучше всего использовать от ноутбука. Снимаем диоды с ленты при помощи фена при температуре 300°C.

Рис.4 Снятие светодиодов с ленты

Далее делаем каемки в оргстекле под светодиоды по всему контуру. Количество диодов устанавливаете по желанию. После чего вставляем диоды на подготовленные посадочные места.

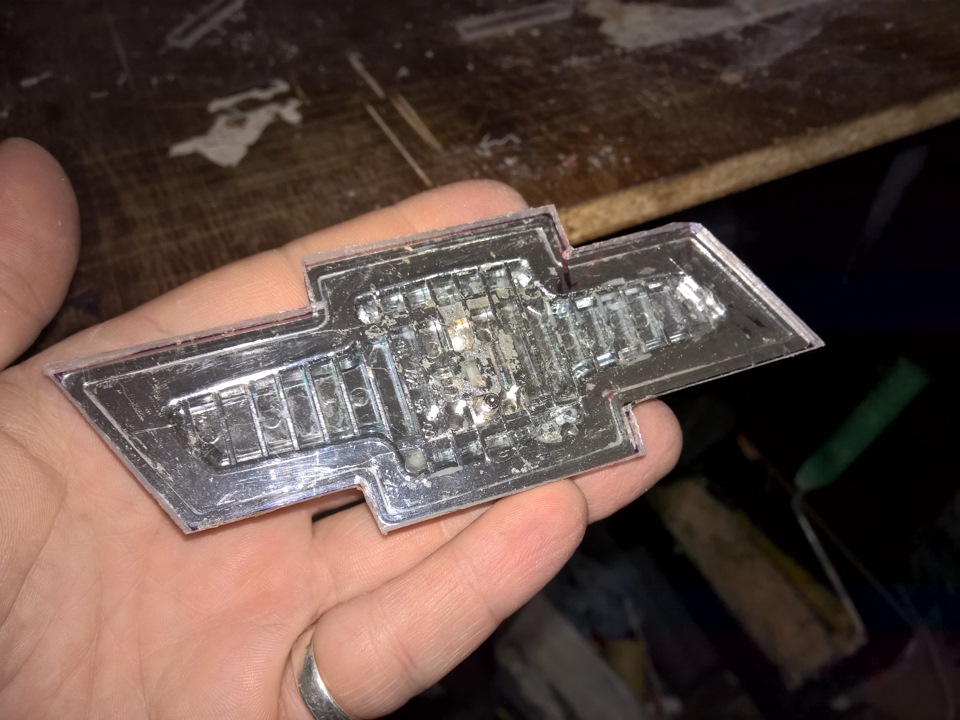

Рис.5 Готовим места под светодиоды

Когда диоды будут на своих местах, нужно будет между ними запаять перемычки. Так как светодиоды имеют полярность, то при помощи мультметра проверяем чтоб не было замыкания.

Проводить цепь между диодов будем с помощью жилок медного провода. Будьте осторожны! – не замкните плюс с минусом диода, иначе он перегорит. Если перегорит один диод цепь будет нарушена.

Рис.6 Паяем перемычки между диодами

После того как вся работа с пайкой будет выполнена, подключите питание к выведенным заранее проводам, что бы проверить питание. Оголенные места, во избежание замыкания необходимо защитить. Сделать это можно любым прозрачным лаком. Проводки фиксируем с помощью термоусадочной трубки.

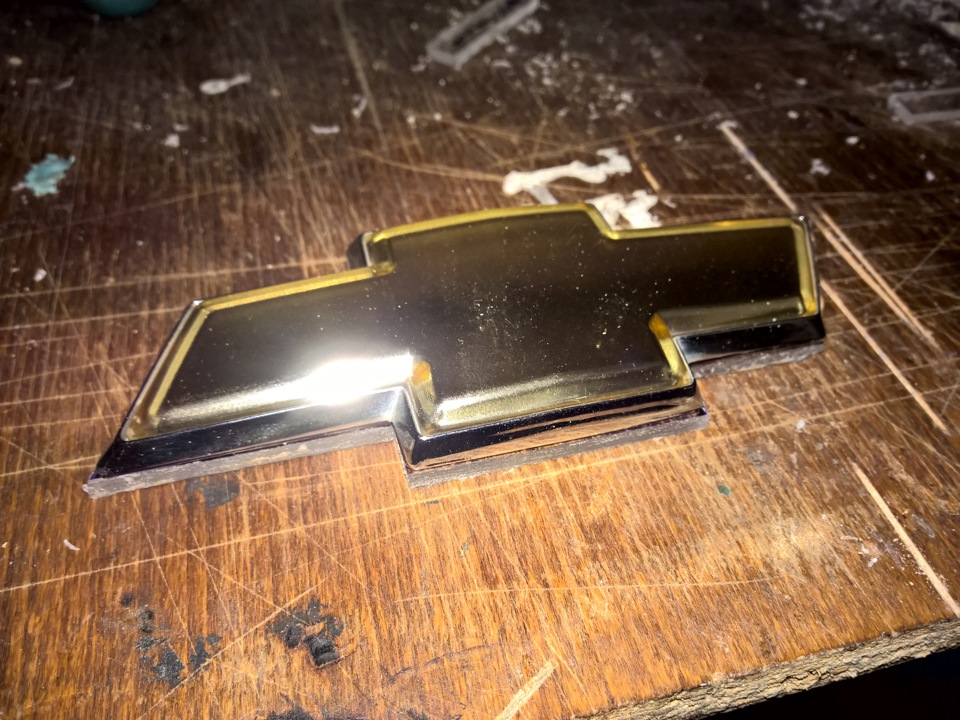

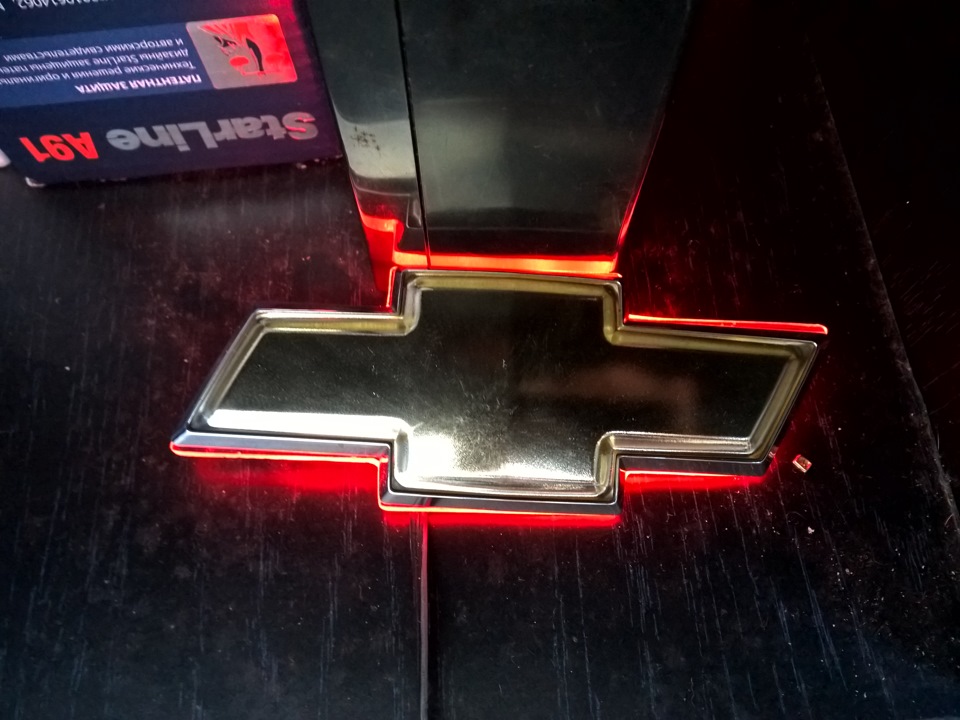

Рис.7 Готовая конструкция

Теперь осталось приклеить обратно эмблему на двусторонний скотч к решетке, и установить ее обратно на автомобиль, а провода подключить к источнику питания.

Источник

Логотип с RGB подсветкой своими руками

Привет самоделкины! Так вот в данной статье мы рассмотрим как сделать логотип с RGB подсветкой, которой можно управлять со своего смартфона. В этом примере вы увидите логотип супермена, но этот способ также годится и для любого другого логотипа. Всё зависит от вашей фантазии.

Для данной самоделки нам понадобится:

1. Лента с адресными светодиодами с блоком Bluetooth управления ссылка
2. Фанера/картон/пластмасса или любой другой материал для изготовления логотипа
3. Краска в баллончиках (по желанию, в нашем случае чёрная и белая)
4. Клей для дерева
5. Двусторонний скотч

При покупке ленты с блоком управления отметьте пункт Bluetooth control если хотите управлять лентой с телефона

Немного расшифровки названий ленты. В первом столбце тип ленты, а во втором напряжение, от которого она работает.

WS2811 12-24V
WS2812 3.5-5.3V
WS2813 3.5-5.3V
WS2815 9-13.5V
WS2818 12/24V

В нашем случае использовалась лента со светодиодами типа WS2811

Из инструментов также понадобится:

1. Ножницы
2. Маркер или карандаш
3. Пила или лобзик

Ну чтож, приступим к сборке. Перед этим обратите внимание на адресную светодиодную ленту и контроллер для неё! Внимательно смотрите при покупке чтобы они были совместимы. Также стоит заметить, что эти ленты бывают нескольких видов. Среди них бывают с рабочим напряжением на 5 или 12В.

Первым шагом нам нужно определится с размерами нашего логотипа. После подбираем лист фанеры необходимого нам размера, берём линейку с маркером и размечаем его (чертим контур нашего логотипа).

Далее берём лобзик и вырезаем по намеченным линиям. После выпиливания края дощечки можно обработать наждачной бумагой для лучшего вида.

Чтобы разместить светодиодную ленту, нам нужна основа (что-то похожее на подрамник). Для его создания мы также из фанеры вырезаем дощечки. Рекомендую дощечки делать не менее 5 см в ширину.

Ниже на фото вы можете заметить, что рамка располагается с небольшим отступом от края логотипа. Это сделано для того, чтобы лента не выпирала за логотип. Таким образом будет видно только свечение.

Дощечки мы приклеиваем к основанию клеем для дерева. Его можно найти в любом строительном магазине.

Следующий шаг — покраска. Красить можно в 2-3 слоя для лучшего эффекта.

Для того чтобы нарисовать букву S мы вырезаем трафарет из бумаги и крепим его скотчем на фанеру.
Красим следующим слоем белой краской.

Берём нашу светодиодную ленту и клеим по периметру нашей рамки. Перед этим начало ленты размещаем внутри логотипа для того чтобы потом подключить наш блок управления.

В завершении мы крепим контроллер на двусторонний скотч внутри рамки и соединяем его с лентой и шнуром от блока питания.

Проверяем работоспособность и вешаем на нужное место.

Источник

Светящийся логотип своими руками

Улучшать свой автомобиль можно до бесконечности. Даже тогда, когда планируемые изменения граничат уже где-то с пределом разумного и осмысленного. Однако когда люди увлечены, когда им очень хочется чтобы их машина была особенной, а быть может вид их авто им наскучил, то здесь как раз и приходит время для самых необычных идей. К этому можно отнести всевозможную не штатную подсветку, будь то подсветка дисков, днища, салона, потолка, ну и… В нашем случае подсветка эмблемы, логотипа производителя машины. Именно о подсветке значка – эмблемы, мы и расскажем в нашей статье.

Основные принципы реализации подсветки эмблемы

Еще из школьного курса физики все знают, а если нет, то мы сейчас осведомим. Каждая точка, до которой доходит излучение в виде световых волн, сама становится источником этого самого излучения. Как всегда больше слов нам говорят наши глаза. Взгляните на плафоны люстр в вашей квартире, где явно и четко видно, что они словно светятся, хотя по факту первоначальным источником является лампа, установленная внутри плафона. Именно тот же принцип и будет использован в нашем шильдике из оргстекла, который мы поместим под эмблемой и который станет своеобразным рассеивателем для света.

Конечно, понадобиться еще светодиоды для подсветки, питание для них, умелые руки, чтобы вырезать оргстекло. Именно об этом далее, с конкретным примером, как говорят с мастер-классом и фотографиями

Подсветка эмблемы на светодиодах

Как часто бывает, для того чтобы создать что-то новое, надо сломать старое. В нашем случае необходимо демонтировать штатную эмблему.

Крепится она, как правило, на двухстороннем скотче, который стал нашим всем.

Здесь лучше всего использовать фен, чтобы разогреть клей и размягчить подложку. Затем поддеть все это ножиком или отверткой с плоским лезвием и снять со своего места окончательно. Теперь удаляем весь скотч с эмблемы, так как она больше не нужен. Здесь вам в помощь все тот же фен.

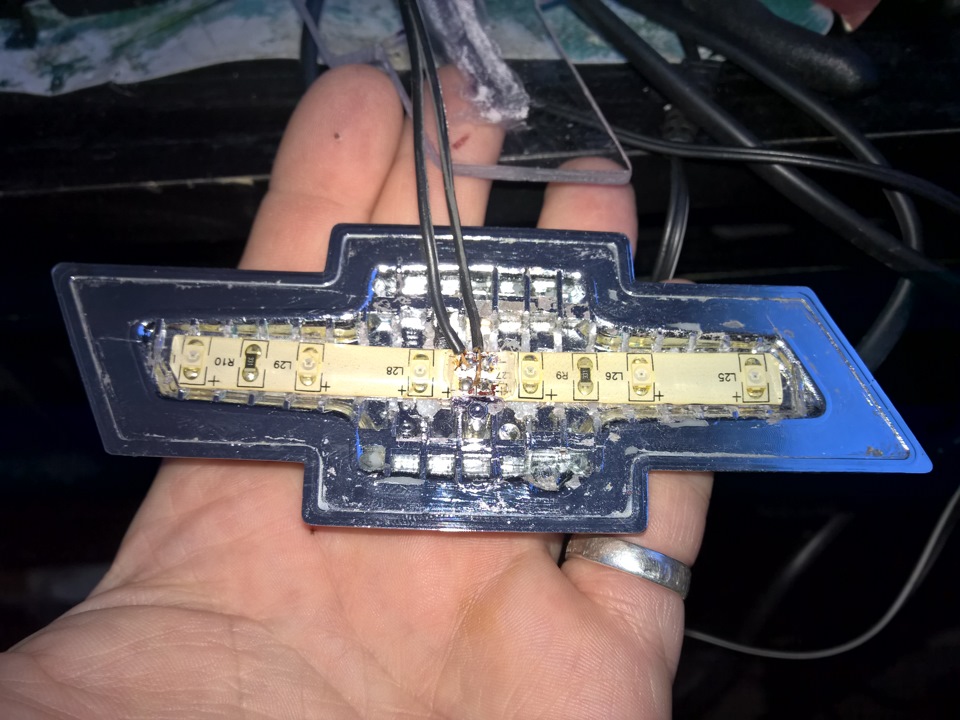

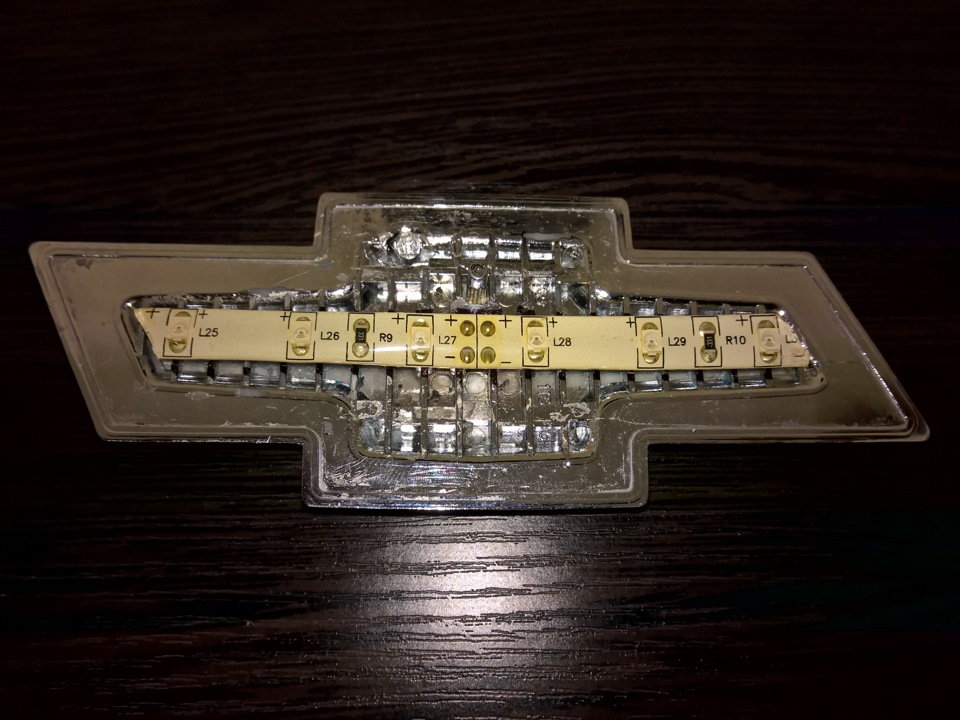

Приступаем к креплению светодиодов. Светодиоды в нашем случае применены SD, то есть устанавливаемые на плату или ленту. Корпус таких светодиодов очень компактный, а размеры для нашего случая оптимальные.

Светодиоды можно приклеить с другой стороны в углубление эмблемы, а если такового нет, то придется сверлить углубления в оргстекле или эмблеме, это где вам удобнее. К ножкам светодиодов припаиваем проводки, чем тоньше, тем лучше. В нашем случае применены медные провода с лаке, те что используются для намотки катушек, трансформаторов. Проверяем что все работает.

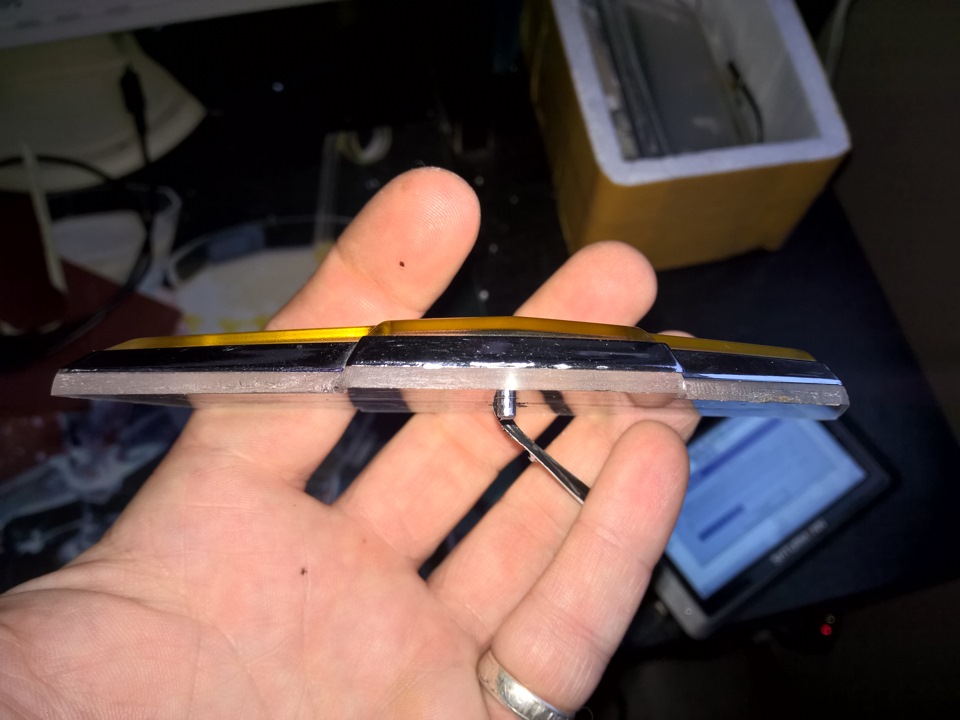

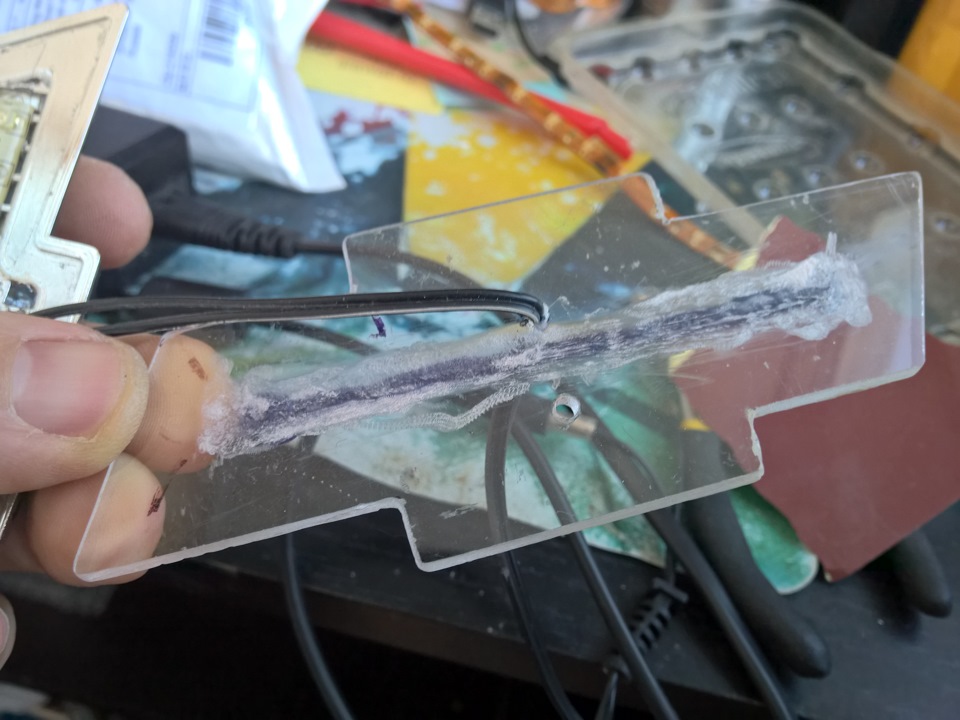

Теперь нам понадобиться оргстекло, не очень тонкое, порядка 3-5 мм. Это оргстекло вырезаем по профилю эмблемы с вылетом за нее на 3-5 мм.

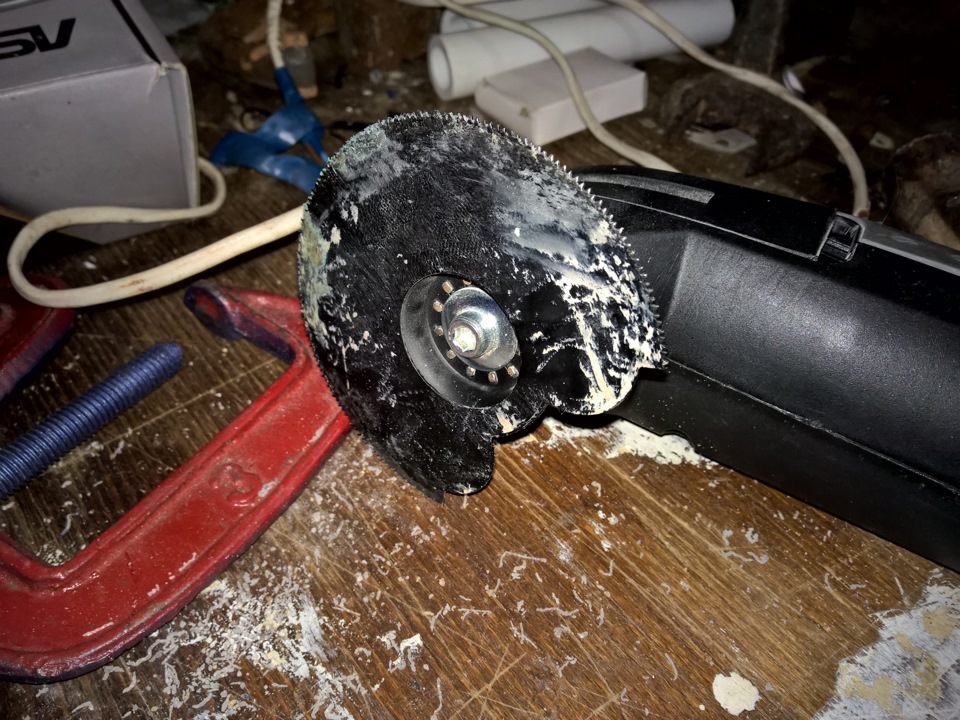

Так как эмблема в большинстве случаев фигурная, то здесь придется постараться. Используйте надфили и сверла. В итоге должно получиться нечто такое.

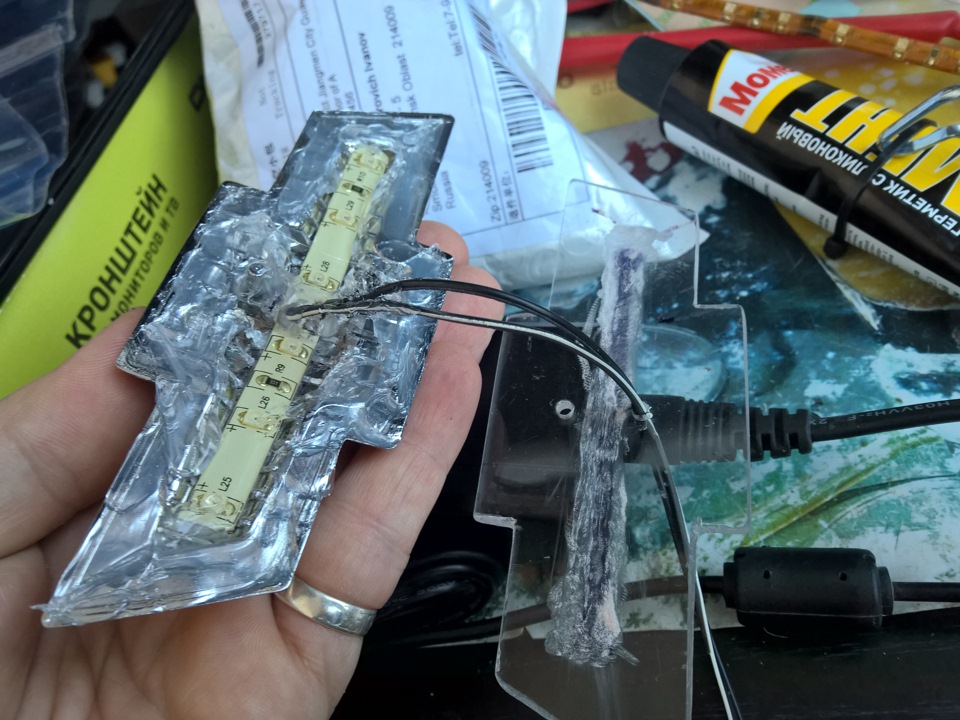

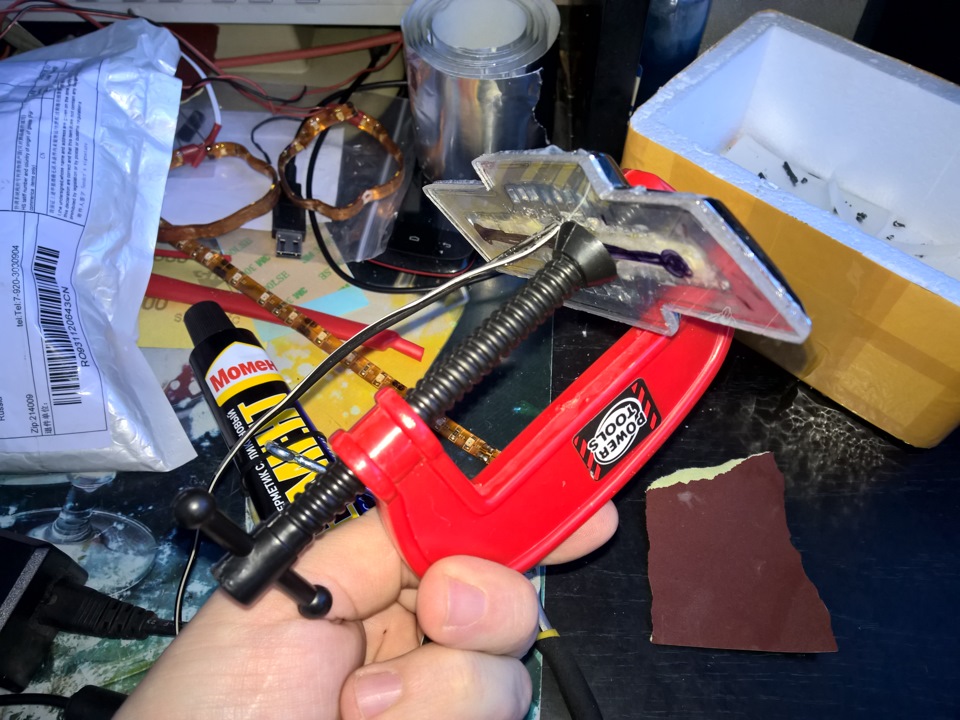

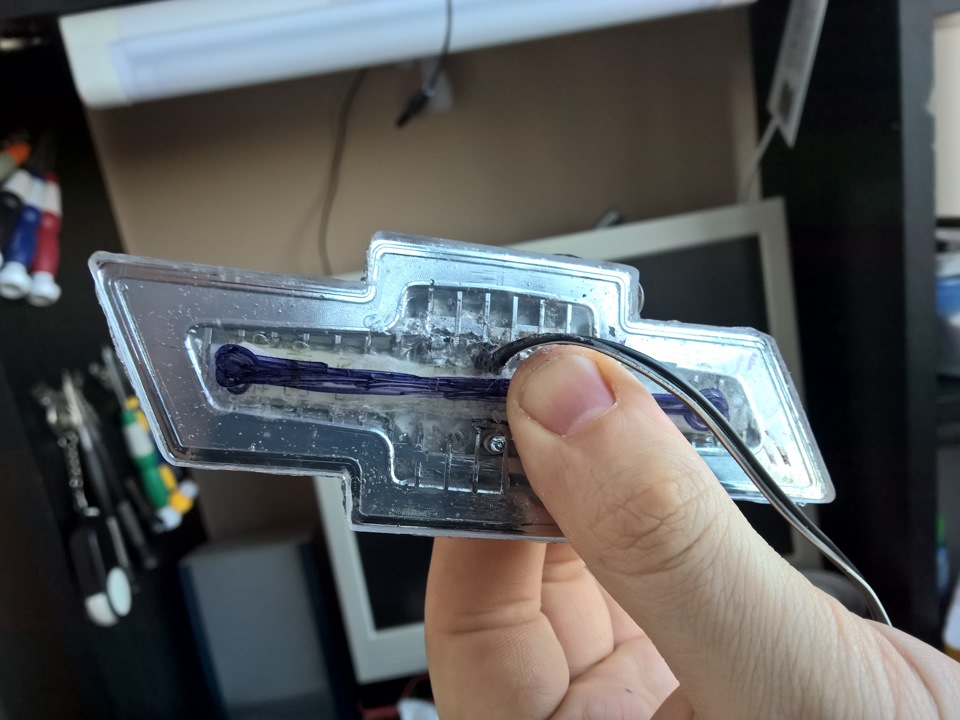

Прикладываем оргстекло с другой стороны, соединяем все провода от светодиодов, чтобы подвести к ним питание.

Также на обратную сторону приклеиваем фольгу, а можете покрасить серебрянкой, чтобы обеспечить отражающий слой.

Вот собственно и все, эмблему можно ставить на место. Используем все тот же двухсторонний скотч или клей.

Электрическое подключение подсветки на светодиодах

О чем необходимо сказать отдельно и подробно, так это о питании светодиодов. Сеть питания в машине 12-14 вольт, а светодиоды питаются от напряжения 1,5 — 3 вольта. Разница прямо скажем существенная. В итоге наши светодиоды при подключении такого повышенного напряжения не просто загорятся, а вспухнут! Именно поэтому необходимо выбрать один из способов их подключения. Это либо последовательное подключение светодиодов, либо использование резистора, ограничивающего напряжение. На самом деле тема это давно нами изученная и изложенная на виртуальных страницах нашего автожурнала. Чтобы не распыляться долго о многом, лучше заглянуть на страничку статьи «Подключение светодиода к сети автомобиля».
Проще всего, да и правильнее, будет подключить данные светодиоды по согласующей схеме, упомянутой в статье выше, к габаритам. Нагрузка в этом случае на предохранитель от них возрастет не существенно, а значит вам не придется мудрить с включением света эмблемы.

Цвет подсветки для эмблемы на машине

Следующий аспект это цвет подсветки. Не надо забывать, что автомобиль это не только предмет вашего творчества для очумелых ручек и неугомонной головы, но прежде всего ТС. Как и полагается, ко всем транспортным средствам предъявляются определенные условия и требования, в том числе и к применяющимися на них осветительными приборам. Более подробно об ограничениях к допуску ТС можно узнать из статьи «Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств».
Применительно подсветки для эмблемы скажем одно. Если цвет будет впереди красный, то это может грозить лишением прав (водительского удостоверения) от 3 месяцев, согласно статье 12.5 КоАП РФ часть 3. Так что будьте благоразумны. Вперед – белый, а назад красный. И лучше без особого творчества и отступлений.

Подводя итог о подсветке на светодиодах

Итак, эмблема с подсветкой действительно может видоизменить внешний вид вашей машины, причем довольно таки заметно и с минимальными затратами. Однако здесь придется стать мастером на все руки. Обработать оргстекло, подключить светодиоды, установить все на место и не забыть про требования закона.
Как альтернативу, можно использовать шильдики и эмблемы с подсветкой с различных сайтов, торгующих этими безделушками. Здесь все сведется лишь к установке и подключению. А теперь давайте еще взглянем на несколько примеров таких подсветок эмблем.

Светящийся логотип или просто картинку в качестве настенного панно легко соорудить самостоятельно. Эта работа не настолько сложна, как может показаться на первый взгляд. Зато в этом процессе важно выбрать качественные исходные материалы. От качества и внешнего вида фанеры будет зависеть итоговый результат, а потому фанеру берите поплотнее.

Чтобы сделать светящийся логотип своими руками, подготовьте:

кусок фанеры 15 мм;

ножовку или лобзик;

Шаг 1. Определитесь с изображением на панно или логотипом. Выбрав его, распечатайте в желаемом размере. Если навыков в работе с деревом у вас нет, не выбирайте сложные картинки с резными краями, возьмите формы попроще. Логотипы простой формы будут удобнее и при работе со светодиодной полосой. Несмотря на ее гибкость, повторить сложные резные формы лентой будет тяжело и придется искать ей замену.

Шаг 2. Изображение перенесите на фанеру с задней, не лицевой стороны и вырежьте. Не забудьте сделать это правильно. Для некоторых логотипов и картинок это не имеет значения, а некоторые могут быть отображены с зеркальным эффектом, потому перепроверьте все, прежде чем резать.

Шаг 3. Вырезав логотип, тщательно отшлифуйте его края.

Шаг 4. Из МДФ вырежьте одинаковые кубики. Они будут необходимы для того, чтобы приподнять логотип и провести светодиодную ленту. Кубики МДФ приклейте с задней части логотипа, повторяя контур, но немного отступив от края. В центральной задней части приклейте прямоугольный кусок из МДФ.

Шаг 5. По контуру логотипа закрепите светодиодную ленту, припаяйте к ней провода. Чтобы провода не болтались, в нескольких местах капните на них эпоксидной смолой.

Шаг 6. Приклейте ваш логотип ко второму квадратному или прямоугольному куску фанеры. В нем сделайте отверстия дрелью, через которые вы пропустите провода. Не забудьте отшлифовать края вырезанного прямоугольного куска фанеры.

Шаг 7. Сзади шурупами привинтите держатели для крепления светящегося логотипа к стене.

Шаг 8. К проводам подсоедините вилку и переключатель.

Шаг 10. Покройте всю конструкцию лаком. Дайте ему высохнуть.

Шаг 11. Закрепите светящийся логотип на стене и включайте его.

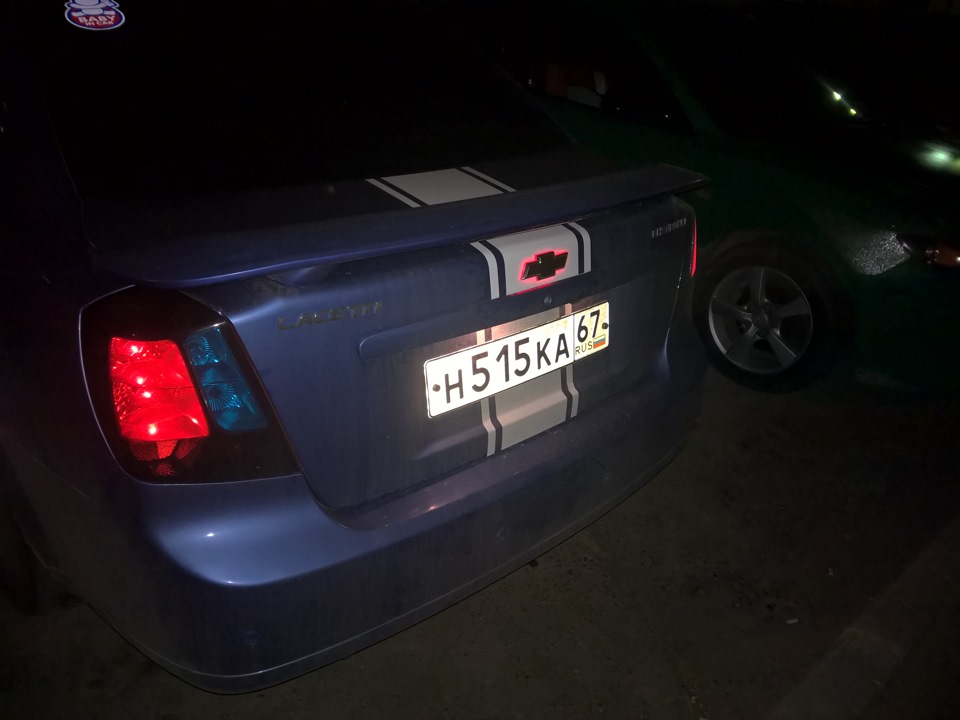

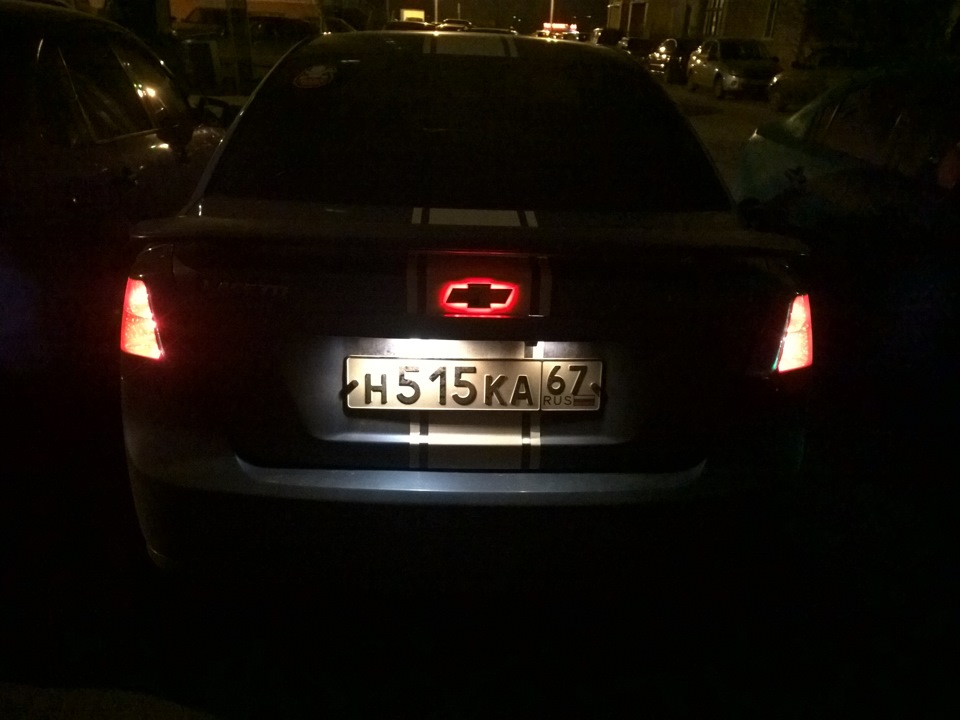

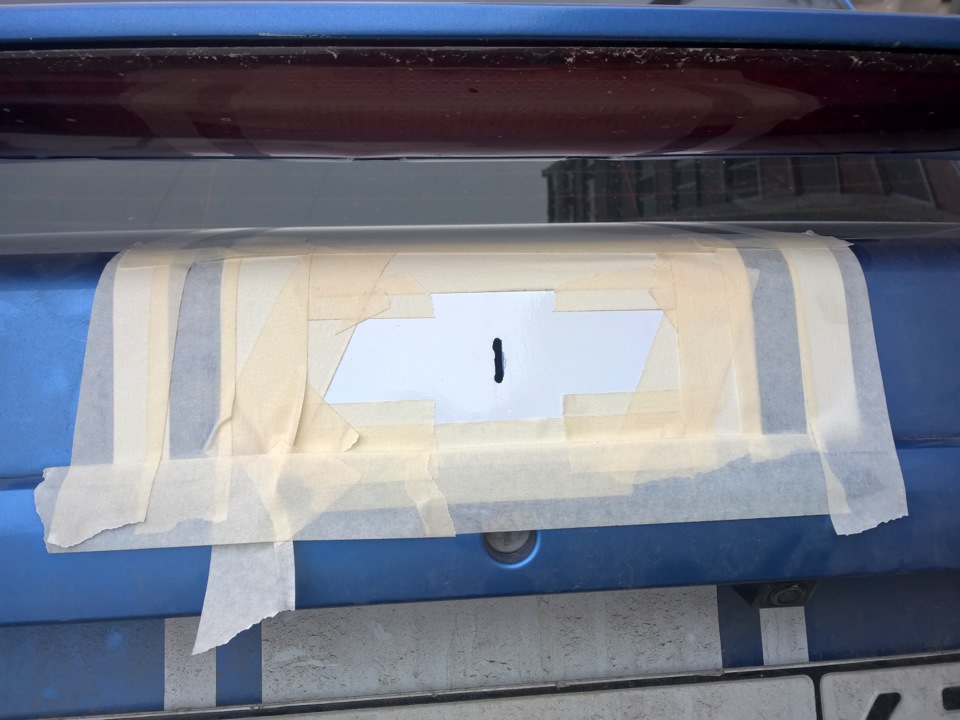

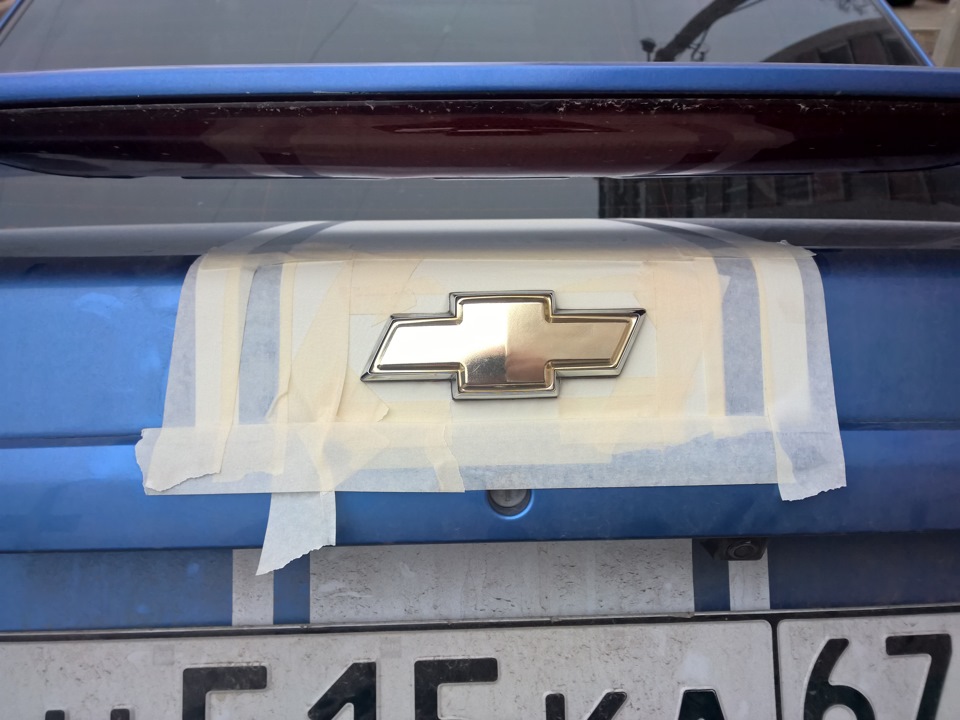

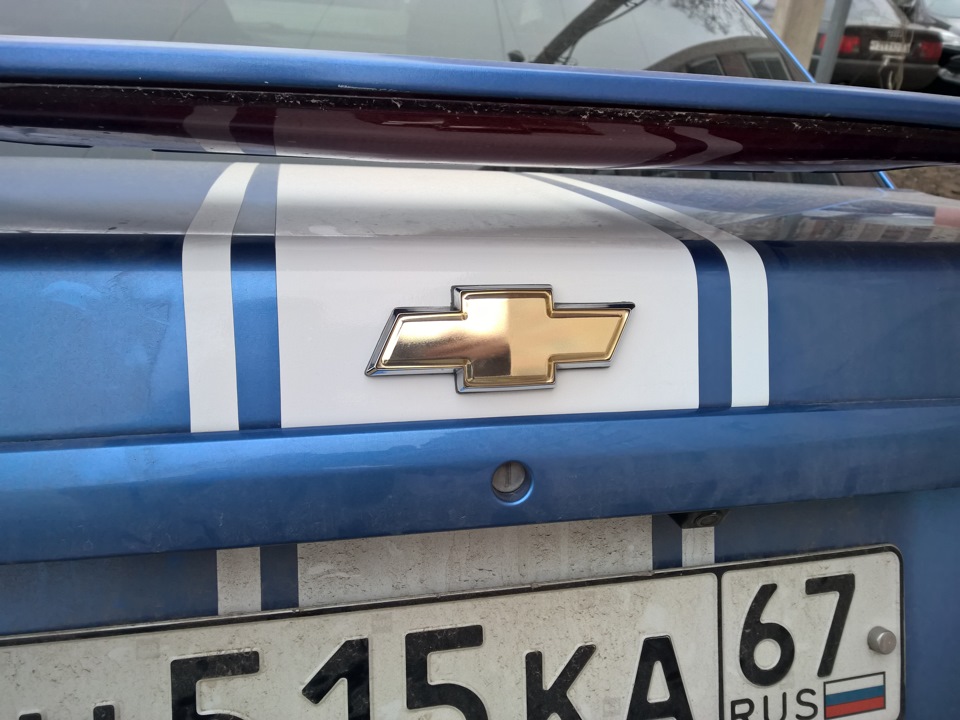

Эта история началась еще в сентябре, когда я наклеил полоски на крышку багажника. Логотип пришлось снять, ну я и решил запилить светящийся. В ноябре наконец-то дошли руки вырезать проставку из оргстекла

затем брызнул праймером

Комментарии 40

Отлично получилось! И совсем не важно, что значёк с подсветкой в Китае можно купить за копейки. Главное — идея и реализация. Для меня ооочень интересно было! Тем более, что всё это можно применить не только в автомобиле…

МНЕ НРАВИТСЯ, ОЧЕНЬ ДАЖЕ АХ, , , НО ПОЛУЧИЛОСЬ))

Проще купить за 200 рублей

Дело не в деньгах 🙂

очень очень над бед)))))

Классно все замутил, я себе на стопы подключал.

Я правильно понимаю, что для подключение этой приблуды надо делать отверстие в крышке багажника?

Нет, все через штатное отверстие. Оно позволяет протянуть провода

лучше б на стопы вывел

Стабилизацию по току необходимо сделать

Отличная идея и отлично сделано!

Нармуль лучше чем у китов молодчина

Спасибо, понравилось.
Что такое и зачем нужен праймер? Приблизительно понял, но, хотелось бы уточнить…

праймер — что бы обезжирить поверхность, в 2 словах

Спасибо, понравилось.
Что такое и зачем нужен праймер? Приблизительно понял, но, хотелось бы уточнить…

ПРАЙМЕР В ПЕРЕВОДЕ С АНГЛИЙСКОГО «ГРУНТОВКА»

Спасибо, понравилось.
Что такое и зачем нужен праймер? Приблизительно понял, но, хотелось бы уточнить…

Вообще, праймер используется для увеличения агдезии, то есть прилипания. В принципе, обычная грунтовка и есть праймер, но для краски. При наклеивании чего-либо к чему-либо существует свой особый праймер. И он не «обезжириватель»! Обезжириватель применяется до нанесения праймера, дабы удалить с поверхности все жировые и битумные отложения.

я просто кончил, это охринительно

Сделано хорошо, качественно.
Задумка и реализация на высоте.
А критиканы пусть идут лесом

Да нормаль-зачет и ни кого не слушай! Тебе нравится-вот и славненько!

супер!руки из нужного места

за правильно растущие руки, зачет
но а так на вкус и цвет)))

Как вариант изготовления подобной подсветки!)))www.drive2.ru/b/1371870/
Стабилизацию по напряжению не делал? Лента долго не проживет!)))

Ну это уже можно продавать) а я так, для души

Классная работа, Молорик)))Но думаю на машине это лишнее)))Чисто моё мнение)))

Ну все! +20 л.с. к мощности вашего чевролета.

Получилось прикольно, молодец!
только теперь это внесение изменений в приборы освещения)))) вноси в ПТС))))
у меня товарища ГИБДД нагнуло за болтики крепления номерного знака на которых катофотики приклеены были.

Наверно на переднем номере красные катафоты.
У меня знакомого так на деньги развели при поездке на юга, вдали от дома

Никогда не понимал этой цыганщины)

Согласен. Но за очумелость ручек респект!

«Рукоблудие» всегда в почете:)

Ну это малех о другом!)))

Никогда не понимал этой цыганщины)

нарушение ПДД + безсмысленность

Нарушение? За красный сзади? Очень интересно
