Светильник с сенсором своими руками

Как из ПВХ трубы сделать сенсорный светильник для мастерской

Данный светильник очень облегчит вам жизнь как в мастерской, так и в других темных помещениях типа кладовки. Включается и выключается одним прикосновением, имеет яркий свет и продолжительное время работы. Работает от распространенного аккумулятора серии 18650.

Понадобится следующее:

• Аккумуляторы 18650 — http://alii.pub/5becfz

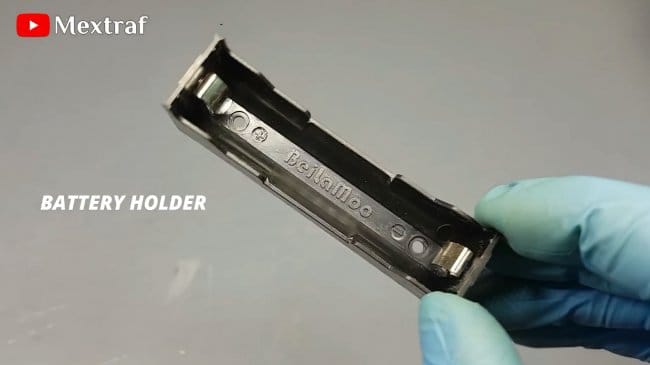

• Держатель для АКБ 18650 — http://alii.pub/5oo3f7
• Сенсорный модуль TTP223 — http://alii.pub/5oo3ny
• Транзистор 2N222А — http://alii.pub/5oo3lf

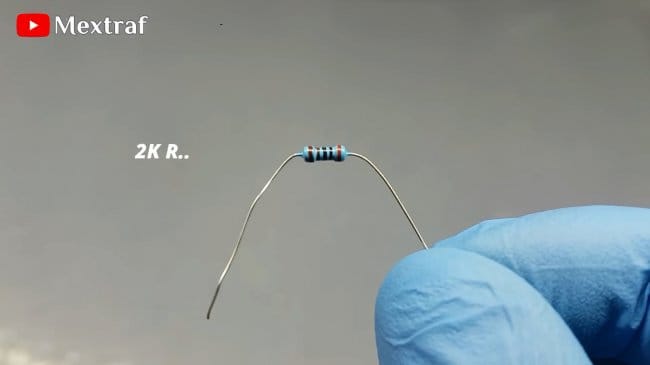

• Резистор 2 кОм — http://alii.pub/5h6ouv
• Светодиодный лента 3,7 В 3 Вт (или на 1,5 Вт) — http://alii.pub/5oo3bw
• Кусок ПВХ трубы 70 мм.

Изготовление сенсорного светильника из ПВХ трубы своими руками

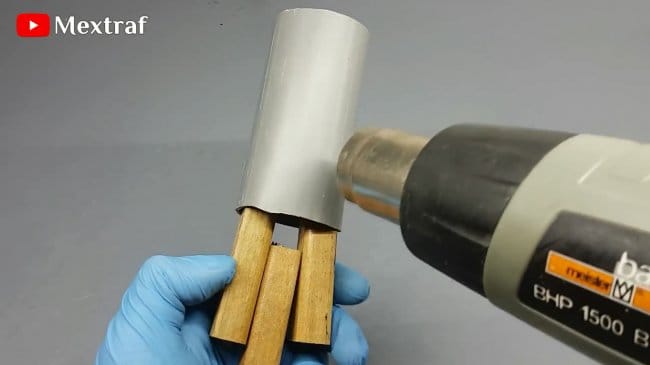

Кусок ПВХ трубы надевается в распор деревянных реек и нагревается строительным феном до размягчения пластика.

В результате круглый кусок превращается в прямоугольный.

Соберем схему устройства. Возьмем сенсорный модуль и проверим отсутствие перемычки «А» и наличие перемычки «В» на плате. Если они стоят наоборот — меняем паяльником. Данная процедура нужна для фиксации выходного сигнала с модуля.

Подключается модуль очень просто по 3 контактам: по бокам питание, в центре выход логического состояния. На транзисторе соберем ключ для коммутации светодиодной полоски. Припаиваем транзистор прямо к плате.

Припаиваем провода от светодиодной линейки через транзистор и питание от аккумулятора. Устанавливаем АКБ в бокс и проверяем работу.

При прикосновении к сенсору — светодиодная линейка включается. И также отключается при повторном прикосновении.

В корпусе с боковой стороны сверлим отверстие под сенсор.

Прорезаем окошки под держатель АКБ и светодиод. Вырезаем боковые заглушки. Устанавливаем всю начинку внутрь корпуса и приклеиваем.

Закрываем все элементы и красим корпус аэрозольной краской в черный цвет.

Светильник готов. Устанавливаем АКБ в держатель.

Располагаем под полкой. Стоит прикоснуться и свет включится, в результате будет отличное освещенное место.

Таких светильников можно сделать несколько и расположить во всех местах, где нужна кратковременная подсветка.

Смотрите видео

Источник

СЕНСОРНЫЙ СВЕТОДИОДНЫЙ НОЧНИК

Предлагаем несложный электронный проект из серии тех, которые улучшают повседневную жизнь. Сенсорная ночная лампа была создана, потому что нужно было что-то слабо светящееся в спальне. Обычная настольная магазинная лампа, стоящая возле кровати на тумбочке, любит падать (что не раз происходило), когда ищем ночью её выключатель. Решено было что-нибудь придумать, а именно: самодельный светильник из куска ленты led зеленого света. На роль выключателя подошёл очень дешевый сенсорный модуль на TTP223.

Схема модуля

Сам сенсорный датчик-включатель протянут на всю ширину кровати. Это кусок проволоки 1 мм, приклееный обычным скотчем с задней стороны кровати, примерно в 2 см над лентой LED и примерно 4 см от верхнего края, чтобы не включать случайным движением руки.

Проблема возникла из-за высокой чувствительности датчика — система сходила с ума, например достаточно было рукой махнуть или голову переместить и иногда само могло включаться или выключался. К счастью TTP имеет возможность изменения чувствительности. После добавления конденсатора 22 пФ все проблемы закончились.

Макет ночника собран в каком-то маленьком корпусе. Внутри стабилизатор LM7805 с конденсаторами, маленький полевой транзистор IRLML2502 с резистором на входе, припаянный непосредственно к сенсорному модулю. Видео смотрите на Ютубе. Питается этот ночник с обычного импульсного блока питания 12 В. Данный прибор уже работает более двух лет без перерыва. Автор проекта SylwekK

Форум по обсуждению материала СЕНСОРНЫЙ СВЕТОДИОДНЫЙ НОЧНИК

Схема простого устройства для демонстрации эффекта электромагнитного ускорения металлического снаряда в пушке Гаусса.

Изучим разные типы датчиков приближения и объекты, которые они могут обнаруживать.

Простая транзисторная схема робота следующего по нарисованной линии. Без микроконтроллеров и дорогих деталей.

Источник

Как сделать простой автономный светильник (фонарик) с сенсорным управлением

Здравствуйте, уважаемые читатели и самоделкины!

Чаще всего фонарики и небольшие светильники управляются при помощи разнообразных выключателей. Это не всегда удобно, особенно если включать их приходится грязными руками (что часто происходит в гараже или мастерской).

В данной статье автор YouTube канала «Mextraf» расскажет Вам, как можно сделать небольшой светодиодный автономный светильник с сенсорным выключателем.

Это проект весьма прост в изготовлении, и легко повторим в домашних условиях.

Вот такой миниатюрный емкостной сенсорный переключатель TTP223 (датчик касания) и будет управлять включением и выключением светодиодов.
На плате имеются две площадки под перемычки (A и B).

Если перемычка А не установлена — то при касании сенсора на выходе будет логическая единица. Если перемычка стоит — то логический ноль.
Перемычка B включает и отключает режим триггера, или «фиксации».
Итак, автор замыкает контакты на площадке B.

Площадка сенсора весьма маленькая, как и сама плата. Чтобы увеличить площадь контакта, мастер приклеил к площадке вот такой диск из фольги.

Также можно повысить чувствительность датчика, соединив сенсор с диском из фольги проводом.

Высверлив в боковой стенке отверстие для сенсора, и закрепив внутри корпуса всю электронную начинку, автор закрывает торцы корпуса двумя пластинами.

После этого светодиодный модуль, сенсор, батарейный отсек заклеиваются малярной лентой, и корпус шлифуется.

Благодарю автора за простую схему светильника с емкостным управлением.
Аналогичным способом можно модернизировать и уже имеющийся фонарик с питанием до 5,5В.

Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно посмотреть здесь.

Источник

Как сделать умный светильник своими руками. Лучше, чем Xiaomi в магазине

В умном доме или простой квартире без других smart-гаджетов всегда найдется место красивому и стильному светильнику. Устройство может выполнять роль тематического осветителя, дополнительной подсветки или прикроватного ночника.

В данной нише представлено сразу несколько удачных моделей от Xiaomi и суб-брендов компании.

Модели имеют свои преимущества, но и недостатков у гаджетов хватает.

Обычно при хорошей начинке страдает программная часть. Разработчики не раскрывают весь потенциал железа, не добавляют красивые эффекты или полезные фишки.

Китайские производители выпустили уже несколько поколений умных ламп, а их возможности находятся на уровне первых моделей 7-летней давности.

Предлагаем собрать свой умный светильник с кучей настроек и крутых фишек. Попытаемся повторить популярный проект Алекса Гайвера.

Для большинства пользователей собрать подобное устройство не составит никакого труда, особенно, если вы уже делали крутую новогоднюю гирлянду вместе с нами.

Какие компоненты потребуются

Все необходимые компоненты можно разделить на электронную начинку и корпус. Всю необходимую электронику можно заказать на AliExpress:

▶ диодная матрица WS2812B 16х16 – от 886 рублей

▶ блок питания 5В/3А – 271 рубль

▶ модуль управления Wemos D1 mini от 124 рублей или NodeMcu v2/V3 – от 153 рублей

Корпус и элементы каркаса приобретаются или заказываются в любом строительном магазине.

▶ пластиковая труба и заглушка: диаметр 50мм – длина 250мм, диаметр 40мм – длина 100-150мм, заглушка диаметр 40мм. В любом строительном магазине все вместе обойдется примерно в 100 рублей.

Проект оказался довольно популярным, китайцы предлагают купить все компоненты разом – за 2853 рубля. В набор входит все кроме пластиковых труб, но при покупке комплектующих раздельно выходит дешевле.

Бюджет проекта – до 2000 рублей. Это на 500 рублей дешевле самого доступного умного ночника от Xiaomi.

В итоге мы получим более крутой по возможностям гаджет, который при этом будет сделан своими руками.

Как прошить умную начинку

На сайте проекта (в очередной раз говорим “Спасибо” Алексу Гайверу) есть несколько вариантов прошивки для будущей лампы:

Читайте описание и выбирайте понравившуюся прошивку. При тестировании лампы можно будет попробовать разные прошивки и окончательно определиться.

Для начала загрузим прошивку в “мозги” лампы. Ими будет выступать одни из модулей Wemos D1 mini или NodeMcu v2/V3. Платы практически идентичные по своим возможностям и стоимости. Выбирайте любую, возможно, у вас остался такой модуль от других самодельных проектов.

1. На Mac или Windows скачиваем и устанавливаем среду разработки Arduino IDE.

2. Скачиваем и устанавливаем библиотеки Java Runtime Environment для работы приложения.

3. Скачиваем и устанавливаем кекст (драйвер) для работы с китайскими аналогами платы Arduino и производных от нее модулей. Для этого переходим на GitHub и загружаем последнюю версию.

4. Скачиваем архив проекта со страницы Алекса Гайвера и распаковываем его на компьютере.

5. В папке с проектом находим папку libraries и копируем ее содержимое в /Documents/Arduino/libraries.

6. В архиве находим файл прошивки GyverLamp_v1.5.5.ino (или более свежую версию) и открываем его в Arduino IDE.

7. На первой вкладке проекта находим ссылку для менеджера плат и копируем ее.

8. В Arduino IDE переходим в меню Arduino – Preferences… и вставляем скопированную ссылку в поле Дополнительные ссылки для менеджера плат.

9. Открываем меню Инструменты – Плата – Менеджер плат… и устанавливаем плагин ESP8266 (рекомендуется выбрать версию 2.5.2).

10. В меню Инструменты – Плата выбираем используемую плату Wemos D1 mini или NodeMcu.

11. Если плата подключена к компьютеру и драйвер (кекст) установлен, в меню Инструменты – Порт увидите новое устройство. Его и нужно выбрать перед прошивкой.

Можете пройтись по настройкам прошивки в приложении. Все важные опции снабжены понятными комментариями. По умолчанию можно не менять ничего и сразу же загрузить прошивку на плату.

Как спаять всю электронику

Тестовая сборка компонентов на макетной плате

Перед тем, как начнете паять всю конструкцию, лучше соберите компоненты на макетной плате или просто на скрутках проводов. Так точно проверите, что правильно прошили модуль управления, а еще сможете поэкспериментировать с разными прошивками и их настройками.

Только после того, как убедились, что все работает, а нужная прошивка со всеми изменениями загружена в блок управления, приступайте к пайке.

Схема сборки компонентов при использовании Wemos mini

Схема предельно простая и понятная. Привожу оригинал с сайта автора.

Даже люди без опыта пайки без труда справятся со сборкой данного проекта.

Схема сборки компонентов при использовании NodeMCU

Не торопитесь припаивать матрицу, ведь идущие к ней проводки потребуется проложить через другие элементы конструкции.

Лучше всего предусмотреть несколько коннекторов, чтобы иметь возможность отсоединить матрицу для сборки или блок управления для перепрошивки.

Проверка работоспособности

Есть возможность сделать светильник без сенсорной кнопки, управлять им можно будет через приложение. В этом случае придется внести некоторые правки в прошивку. Специальные строки, которые нужно закомментировать помечены в каждом варианте ПО для лампы.

Как сделать корпус

Когда электронная начинка будет готова, нужно будет собрать для нее корпус.

Как вы поняли, основа лампы – стеклянный или пластиковый плафон. Лучше всего подойдет матовое стекло с хорошим рассеивающим эффектом. Если плафон прозрачный или плохо рассеивает свет, можно приклеить на внутреннюю часть слой пекарской или пергаментной бумаги.

В качестве основного крепления будет использоваться пластиковая труба 50-го диаметра. Диодная матрица идеально охватывает ее с наружной стороны.

Верхний торец трубы можно закрыть пробкой того-же диаметра или заглушкой меньшего размера. Все зависит от диаметра отверстия в используемом плафоне.

Важный момент. Для лучшей подачи питания следует соединить соответствующие контакты на обратной стороне матрицы

Если выберите плафон по ссылке выше, в него идеально впишется труба диаметром 40мм, в моем случае пришлось наматывать несколько слоев изоленты, чтобы пробка не болталась.

Для основания нет единого решения, все опять же будет зависеть от используемого плафона. У одних нижний торец может идеально закрыться заглушкой для трубы диаметром 100мм, у других найдется подходящая пластиковая емкость, из которой придется вырезать дно, а третьи просто напечатают заглушку на 3D-принтере.

Огромная самодельная диодная лампочка

Теперь нужно намотать матрицу на трубу, заранее просверлив в ней отверстие для проводов, и собрать конструкцию воедино. Сенсорную кнопку нужно будет приклеить термопистолетом ко внутренней стороне верхней пробки, аналогично можно связать основание с днищем.

Последним сложным решением будет подвод питания.

Можно просто припаять кабель от адаптера и проделать для него отверстие в днище. При наличии бормашины лучше просверлить отверстие в самом плафоне.

Просверлил отверстие под штекер питания при помощи бормашины

Теперь можно собирать все компоненты. Не стоит наглухо склеивать все узлы конструкции, предусмотрите вариант разборки через верхнюю или нижнюю пробку.

Первый запуск и настройка Wi-Fi

Я использовал прошивку от gunner47, для настройки других прошивок читайте их описание на странице разработчика.

1. Подаем питание на лампу, а на смартфоне находим появившуюся точку доступа LedLamp с паролем 31415926 (имя точки доступа и пароль настраивается в прошивке)

2. Подключаемся и ждем появление окна авторизации.

3. Выбираем пункт Configure WiFi и подключаемся к домашней сети.

4. После перезагрузки лампы находим ее в веб-интерфейсе или приложении своего роутера, чтобы узнать полученный IP-адрес.

5. Устанавливаем приложение Arduino Lamp из App Store (для других прошивок нужно использовать другие приложения).

6. Вводим IP-адрес лампы и подключаемся.

Все! Наша умная лампа готова, можно показывать свое творение и готовиться к порции похвалы от жены и детей.

Что умеет такой умный светильник

Получившийся светильник имеет такие интересные фишки.

Во-первых, это яркий ночник с большим количеством настраиваемых эффектов. В зависимости от прошивки, в светильник можно загрузить до 60 эффектов. Каждый эффект имеет настройки яркости, скорости отображения и цвета.

Во-вторых, в светильнике есть режим огненной лампы. Диоды имитируют горение свечи или небольшого источника огня. Выглядит очень реалистично.

В-третьих, в прошивке добавлен классный режим для комфортного пробуждения по утрам.

За несколько минут до установленного будильника светильник начинает заполнять комнату теплым светом. Чем ближе к срабатыванию будильника, тем ярче будет свечение.

В-четвертных, доступно управление со смартфона. Можно переключать эффекты, управлять их яркостью, скоростью и цветом. Есть возможность создавать свой список эффектов для циклического переключения. В приложении будет настраиваться время срабатывания будильника для каждого дня недели.

В-пятых, при использовании прошивки от Whilser ночник можно подключить к самым распространённым системам управления умным домом. Ночник можно интегрировать в Home Assistant, Apple Home Kit, или управлять устройством при помощи голосового ассистента Алиса.

При этом у гаджета несколько десятков параметров, которые поддаются точной настройке в прошивке. Можно менять абсолютно любую мелочь, которая вас не устраивает.

Если сравнивать с умными лампами от Xiaomi, то последние не имеют гибких настроек, не все умеют подключаться к Home Kit или умному дому от Яндекс из коробки и даже близко не дотягивают до самодельного ночника по количеству отображаемых эффектов.

На уровне железа лампы Xiaomi могут выдавать подобные варианты свечения, но программно этого не предусмотрено. В китайском ночнике можно лишь изменить цвет, яркость или включить циклическую смену оттенка.

Ни одна из существующих на рынке моделей ночников и светильников не обладает таким набором возможностей, как получившаяся у нас лампа.
