Схема мощного светодиодного стробоскопа на таймере NE555.

Схема мощного светодиодного стробоскопа
на таймере NE555.

Схема светодиодного стробоскопа_плата

В этой статье мы рассмотрим схему мощного светодиодного стробоскопа, который реализован на широко распространенной микросхеме NE555. Это таймер, отечественным аналогом которой является микросхема КР1006ВИ1. И так, принципиальная схема устройства:

Собственно NE555 и является основой схемы, на ней собран генератор импульсов, схема включения типовая. На выходе стоят ключи, управляющие светодиодными блоками, схемы которых изображены на этом же рисунке. Резисторы R5 и R6 стоят как ограничители тока.

Коротко о работе генератора. Зарядный ток конденсатора С2 протекает через резистор R2 и диод D1. Время заряда этой емкости определяет длительность свечения светодиодных блоков. То есть пока емкость заражается, светодиоды светятся. После того как емкость зарядится, на выходе генератора сигнал поменяется на противоположный, ключи Т1 и Т2 закроются, светодиоды погаснут, С2 начнет разряжаться через R8, после его разряда цикл повторится.

Запитать схему стробоскопа можно от любого источника с напряжением 20 Вольт, например, можно использовать БП для ноутбука.

Печатная плата изображена ниже:

Печатная плата светодиодного стробоскопа 1

Печатная плата светодиодного стробоскопа 2

Внешний вид готовой платы показан ниже:

Внешний вид платы стробоскопа 1

Внешний вид платы стробоскопа 2

Блоки излучателей можно собрать на супер-ярких светодиодах, первый вариант на схеме содержит 75 штук, или по второму варианту, в котором применены импортные LUXEON Led мощностью 3 Ватта (Luxeon Led 3W star lb WS LXHL-LW3C). Если с первым вариантом светодиодов вы наверняка уже знакомы, то по второму варианту мы приведем некоторые данные. Вышеуказанная марка мощных LUXEON светодиодов выглядит следующим образом:

75 супер-ярких светодиодов монтируются на не фольгированном стеклотекстолите, соединения элементов выполнены их же выводами, смотри следующие снимки:

Светодиодный блок 1

Светодиодный блок 2

Мощные LUXEON светодиоды смонтированы на П-образную алюминиевую пластину.

Принципиальную схему и печатную плату в формате LAY вы можете скачать по прямой ссылке с нашего сайта.

Уважаемый Пользователь! О том, как получить нужный материал, прочитайте информацию по кнопке ниже:

Источник

2 простые схемы для изготовления автомобильного стробоскопа

Процесс регулировки начального момента зажигания в значительной мере упрощается при использовании специальных устройств. В основе их работы лежит стробоскопический эффект. Смысл этого физического явления заключается в следующем: если осветить движущийся объект короткой световой вспышкой, то возникнет визуальная иллюзия, что он остался в том же положении, в котором его застала эта вспышка.

Сделать своими руками стробоскоп на светодиодах очень просто. Есть схемы простых устройств, повторить которые сможет даже малоопытный радиолюбитель.

Светодиодный стробоскоп на таймере NE555

Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.

В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.

Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.

Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.

Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.

Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.

Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.

Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.

Стробоскоп в сборе

Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.

Стробоскоп на ШИМ-контроллере TL494

Другая вариация сбора своими руками автомобильного стробоскопа на светодиодах построена на базе драйвера ШИМ TL494. Стоимость микросхемы лежит в пределах 10 – 20 рублей за штуку, поэтому дефицитной ее не назовешь. Кроме этого, извлечь требуемый компонент можно из старого блока питания ATX от персонального компьютера.

Как и в предыдущем случае, излучателем управляет MOSFET-транзистор. Здесь он может быть любого типа, отвечающего двум требованиям:

• Номинальный ток – от 2А;
• внутренняя структура – N-типа.

Примеры подходящих полевиков: AP15N03GH или IRLZ44NS.

Подстроечным резистором VR1 устанавливается скважность работы (длительность вспышек), а VR2 – их частота. Удобнее применять потенциометры с линейной зависимостью, так процесс настройки выполнять гораздо проще.

Источником света на данной схеме стробоскопа выступает один мощный светодиод. Чтобы подключить 12 вольтную светодиодную ленту, резистор R6 необходимо удалить, установив вместо него перемычку.

Остальные элементы схемы светодиодного стробоскопа могут быть любыми с указанными номиналами.

Печатная плата устройства

Минимизировать размер конструкции можно с помощью SMD-компонентов. Некоторые начинающие радиолюбители стараются избегать их применения, считая, что монтаж мелких деталей слишком трудозатратен. И напрасно! Немного практики поможет без труда справиться с этой задачей. Зато результат станет отличной наградой за проявленное терпение.

Образец реализации печатной платы светодиодного стробоскопа показан на рисунке.

Здесь применен двухсторонний метод разводки. Сверху устанавливаются крупные радиоэлементы: микросхема, клеммники и электролитические конденсаторы, снизу резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, MOSFET-транзистор в корпусе DPAK. Регулирующие резисторы заменены на подстроечные. Это было сделано для уменьшения конструкции.

Внешний вид платы готового устройства с обоих ракурсов представлен ниже. Для переноса на фольгированный текстолит рисунка с дорожками, применялся метод ЛУТ. Травление производилось в водном растворе хлорного железа.

При желании своими руками повторить схему стробоскопа на светодиодах, можно воспользоваться проектом для трассировщика Sprint Layot, изменив его при необходимости по собственным потребностям. Скачать файл проекта.

Рассмотрение в статье схемы стробоскопов отличаются простотой и низкой стоимостью электронных компонентов. Общая стоимость материалов обойдется в десятки раз меньше, если приобретать готовый стробоскоп на светодиодах. Кроме того, пользоваться самодельным прибором намного приятнее, а полученный в процессе работы опыт незаменим и бесценен.

Источник

LED СТРОБОСКОП НА NE555

Если нужно заставить мигать мощный светодиод, можете собрать LED стробоскоп на микросхеме NE555. Также сделал плату с 12 диодами: 2 средние синие, а вокруг белые. Транзистор BC557 был здесь изначально, но он сгорел, а слишком маленькие отверстия не позволяли специально впаять более мощный BD140.

В этой схеме несколько раз заменялись радиоэлементы, поэтому плата выглядит довольно трагично. Зато выбраны детали экспериментально, и это получилось довольно повторяемо. Вот рисунок со схемой, платами и список элементов после всех исправлений.

Светодиоды с короткой вспышкой могут работать и при более высоком напряжении, когда они быстро мигают, можете увеличить напряжение питания даже до 10 В.

При сборке учитывайте некоторые моменты:

1. Резистора 1R в базе управляющего транзистора определенно недостаточно, лучше 10-50 Ом. Или даже 1 кОм определенно более безопасное значение, нужно его точно посчитать. Мы знаем амплитуду прямоугольной формы волны на выходе NE555, знаем прямое напряжение на BE транзистора, знаем ток коллектора, знаем усиление, ток базы исходит из него, и вычисляем значение необходимого резистора.
2. Нет резисторов ограничивающих ток диода — они будут работать довольно в перегруженном режиме при более длительном, непрерывном использовании (транзистор также).
3. Диоды должны быть подключены последовательно, а при отсутствии такой возможности (как в этом случае — низкое напряжение питания), каждый светодиод должен иметь собственный резистор.
4. BD140 — это транзистор PNP, а не NPN, как показано. Тут должен быть BD139.
5. Вместо BC557 должен использоваться BC639, тогда он будет легко соответствовать параметрам, не нужно будет ставить транзистор большего размера.

Стробоскоп питается при необходимости напряжением 12 В, поэтому прибор вышел достаточно универсальный. Понятно что диоды в такой схеме могут гореть, но при коротких вспышках ток, протекающий через светодиод, может быть в несколько раз больше, чем при нормальной непрерывной работе. Ну или ставьте резисторы токоограничения.

Сопротивление резисторов на диодах зависит от напряжения питания, тока, протекающего через диоды, и прямого напряжения светодиода. В случае источника питания с напряжением 12 В и выше, возможно и даже целесообразно подключить LED по 3 последовательно, тогда у нас получатся 4 ветки с 3 диодами, всего 12 диодов, и нам нужно только 4 резистора, а не 12! Безопасный ток может составлять 15 мА на ветку, 3 последовательных диода дают нам падение напряжения примерно 11 В на всех LED (считая 3,6 В каждый), у нас есть все необходимые данные, и мы рассчитываем значение резистора, используя закон Ома.

Источник

Стробоскоп на ne555 своими руками

Эх ребятки как же я обожаю музыку, если бы вы только знали. Не ну честно моя практика в радиотехнике началась именно благодаря любви к музыке. Пробовал собирать все возможные усилители звука на микросхеме и прочее.. Но потом пошла и понеслась вся эта история, раскрутилась в радиолюбительство. И стали мне интересны сопутствующие с музыкой примочки.. И одна из них это световое оформление музыки, то есть светомузыка..

Стробоскоп это тоже как бы тип светомузыки, только он идет не в такт музыки, а на определеной частоте коротких импульсов света. Хотя что мне вам рассказывать вы и сами все знаете, поэтому я выкладываю вам простенькое устройство стробоскопа на микросхеме таймера 555.

Схема довольно проста и даже самый начинающий радиолюбитель сможет повторить эту схему стробоскопа

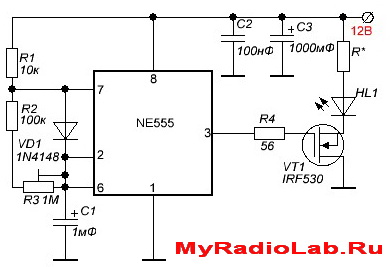

Схема стробоскопа на микросхеме NE555

Используемые компоненты в стробоскопе

IC = NE555
VT1 = IRF530 любой подходящий по параметрам полевой транзистор
VD1 = 1N4148 любой на ток 100мА

C1 = 1мФ
C2 = 100нФ
C3 = 1000мФ

R1 = 10к
R2 = 100к
R3 = 1М этот резистор выносим на панель, так как положение этого резистора определяет скорость мигания светодиода
R4 = 56
R* — рассчитывается по закону Ома R=(Uпит-Uпад)/Iнагр

Как видите ничего сложного. Обычный генератор импульсов на NE555, усилительный каскад на полевом транзисторе и собственно сам светодиод. Светодиоды рекомендую брать сверх яркие, от них эффекта больше

Схема начинает работать сразу, если конечно с монтажом нигде не накосячили. Поэтому удачи вам с повторением и всего доброго.

С ув. Admin-чек

Распродажа на АлиЭкспресс. Успей купить дешевле!

Процесс регулировки начального момента зажигания в значительной мере упрощается при использовании специальных устройств. В основе их работы лежит стробоскопический эффект. Смысл этого физического явления заключается в следующем: если осветить движущийся объект короткой световой вспышкой, то возникнет визуальная иллюзия, что он остался в том же положении, в котором его застала эта вспышка.

Сделать своими руками стробоскоп на светодиодах очень просто. Есть схемы простых устройств, повторить которые сможет даже малоопытный радиолюбитель.

Светодиодный стробоскоп на таймере NE555

Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.

В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.

Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.

Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.

Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.

Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.

Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.

Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.

Стробоскоп в сборе

Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.

Стробоскоп на ШИМ-контроллере TL494

Другая вариация сбора своими руками автомобильного стробоскопа на светодиодах построена на базе драйвера ШИМ TL494. Стоимость микросхемы лежит в пределах 10 – 20 рублей за штуку, поэтому дефицитной ее не назовешь. Кроме этого, извлечь требуемый компонент можно из старого блока питания ATX от персонального компьютера.

Как и в предыдущем случае, излучателем управляет MOSFET-транзистор. Здесь он может быть любого типа, отвечающего двум требованиям:

• Номинальный ток – от 2А;
• внутренняя структура – N-типа.

Примеры подходящих полевиков: AP15N03GH или IRLZ44NS.

Подстроечным резистором VR1 устанавливается скважность работы (длительность вспышек), а VR2 – их частота. Удобнее применять потенциометры с линейной зависимостью, так процесс настройки выполнять гораздо проще.

Источником света на данной схеме стробоскопа выступает один мощный светодиод. Чтобы подключить 12 вольтную светодиодную ленту, резистор R6 необходимо удалить, установив вместо него перемычку.

Остальные элементы схемы светодиодного стробоскопа могут быть любыми с указанными номиналами.

Печатная плата устройства

Минимизировать размер конструкции можно с помощью SMD-компонентов. Некоторые начинающие радиолюбители стараются избегать их применения, считая, что монтаж мелких деталей слишком трудозатратен. И напрасно! Немного практики поможет без труда справиться с этой задачей. Зато результат станет отличной наградой за проявленное терпение.

Образец реализации печатной платы светодиодного стробоскопа показан на рисунке.

Здесь применен двухсторонний метод разводки. Сверху устанавливаются крупные радиоэлементы: микросхема, клеммники и электролитические конденсаторы, снизу резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, MOSFET-транзистор в корпусе DPAK. Регулирующие резисторы заменены на подстроечные. Это было сделано для уменьшения конструкции.

Внешний вид платы готового устройства с обоих ракурсов представлен ниже. Для переноса на фольгированный текстолит рисунка с дорожками, применялся метод ЛУТ. Травление производилось в водном растворе хлорного железа.

При желании своими руками повторить схему стробоскопа на светодиодах, можно воспользоваться проектом для трассировщика Sprint Layot, изменив его при необходимости по собственным потребностям. Скачать файл проекта.

Рассмотрение в статье схемы стробоскопов отличаются простотой и низкой стоимостью электронных компонентов. Общая стоимость материалов обойдется в десятки раз меньше, если приобретать готовый стробоскоп на светодиодах. Кроме того, пользоваться самодельным прибором намного приятнее, а полученный в процессе работы опыт незаменим и бесценен.

NE555

Показанная на Рисунке 1 схема несложна, но при использовании в качестве устройства для визуального контроля формы и плотности облака, распыляемого топливным инжектором, она сэкономила много времени. Стробоскопы на ксеноновых лампах для подобных приложений подходят плохо, поскольку занимают слишком много места, а интенсивность излучаемого ими света чрезмерно высока. Так при проверке работы блока из шести инжекторов с изоляционными панелями отражения от рубашки или стены позади вас будет мешать проведению визуального осмотра. Кроме того, другие источники света будут выступать за зону регулировки камеры. Поэтому выбран вариант с малогабаритными светодиодами, установленными на гибком держателе типа «гусиная шея». В схеме можно было бы использовать и хорошо всем известный таймер 555, однако независимо регулировать в нем и задержку, и длительность очень неудобно.

Рисунок 1.	В этой схеме для устройства визуального контроля используются сверхяркие светодиоды.

На схеме показаны вход тактовой частоты, потенциометры установки времени задержки и длительности импульса (P₁ и P₂, соответственно) и выход для подключения светодиода. Кроме того, схема включает в себя встроенный обычный светодиод, используемый в качестве индикатора входного сигнала для стендовых испытаний. Однако стоит отметить, что при работе на больших скоростях этот индикатор бесполезен. Входной импульсный сигнал тактовой частоты амплитудой 5 В и длительностью около 30 мкс поступает от синхронизатора топливного насоса. Потенциометр P₁ позволяет изменять время задержки включения светодиода примерно от 40 мкс до 2 мс, а потенциометр P₂ предназначен для регулировки длительности вспышки в приблизительном диапазоне от 15 мкс до 15 мс.

Рисунок 2.	При тактовой частоте 650 Гц и установке Р1 на уровне 10% задержка составляет примерно 250 мкс, а длительность импульса при Р2 в положении 75% приблизительно равна 600 мкс. Верхняя линия (синяя) отображает задержку строба, нижняя (зеленая) – продолжительность импульса на базе Q1, а 5-вольтовая красная – тактовую частоту.

Входной каскад схемы представляет собой пиковый детектор, на который поступают тактовые импульсы с амплитудой 5 В, через диод D₁ заряжающие конденсатор С₁. Скорость разряда конденсатора устанавливается потенциометром P₁. Триггер Шмитта IC_1A отслеживает напряжение на конденсаторе С₁, и, по достижении им нижнего порога IC_1A, на его выходе устанавливается высокий логический уровень, который, в свою очередь, устанавливает высокий уровень на выходе Q микросхемы IC₂. При высоком логическом уровне на выходе Q открывается ключ из включенных по схеме Дарлингтона транзисторов Q₁ и Q₂, и светодиод стробоскопа загорается. В это же время происходит заряд конденсатора С₂ со скоростью, установленной потенциометром Р₂. Когда напряжение на этом конденсаторе достигает верхнего порога IC_1B, выход IC_1C переключается в «лог. 1», возвращая выход триггера IC₂ обратно в «лог. 0», и светодиод стробоскопа гаснет. После этого схема готова к новому циклу. Диод D₂ обеспечивает полный разряд конденсатора С₂ при сбросе выхода Q микросхемы IC₂. Поскольку для активации IC₂ требуется сигнал высокого уровня, элементы IC_1B и IC_1C можно исключить, но триггер Шмитта после RC-цепочки обязателен для воспроизводимости параметров схемы, в особенности, при больших временах заряда/разряда.

Рисунок 3.	Результат регулировки задержки показан при той же установке длительности, как и на Рисунке 2. Верхняя линия (синяя) отображает задержку строба, нижняя (зеленая) – продолжительность импульса на базе Q1, а 5-вольтовая красная – тактовую частоту.

Рисунок 2 иллюстрирует работу устройства при тактовой частоте 650 Гц и задержке порядка 250 мкс (положение Р₁ – 10%). Длительность импульса приблизительно равна 600 мкс (положение Р₂ – 75%). На Рисунке 3 показано скорректированное изменение задержки при той же длительности, как на Рисунке 2. Новый период вспышки перекрывает следующий впрыск топлива. В зависимости от конструкции сопла инжектора, можно в течение одной вспышки безошибочно увидеть окончание одного поджига калибровочной смеси в камере сгорания и начало следующего. Кроме того, в схеме имеется кнопка для кратковременного увеличения интенсивности вспышки стробоскопа, закорачивающая резистор R₃, который в обычном режиме ограничивает ток светодиода на уровне приблизительно в 40 мА. При нажатии кнопки БОЛЬШЕ включенная по схеме Дарлингтона пара транзисторов 2N2222 по-прежнему будет ограничивать ток, теперь уже на уровне порядка 400 мА, однако следует иметь в виду, что длительное пребывание схемы в этом режиме сокращает срок службы светодиодов. Для конкретного приложения вы должны подобрать значения элементов C₁, C₂, P₁, P₂. Их расчет будет зависеть от семейства используемых логических ИМС, но, как правило, можно воспользоваться формулой:

Т – время в секундах,
R – сопротивление,
С – емкость.

Перевод: В.Рентюк по заказу РадиоЛоцман
