Правка велосипедных колес — бюджетный полупрофессиональный станок своими руками

Активное катание на велосипеде рано или поздно неминуемо приводит к появлению «восьмерки» на колесе, или иным искривлениям обода. Если стиль катания ненапряжный и городской, то про исправление дефектов колес можно не заботиться годами. Но при катании за пределами города, по бездорожью и уж, тем более, при катании всяких экстремальных дисциплин «восьмерки», «яйца» и прочие «зонты» приходиться править достаточно часто.

В веломастерских исправление дефектов колес одна из наиболее востребованных (после мойки и смазки цепи, конечно же) операций. Стоимость услуги колеблется в пределах от 200 до 600 рублей и может занять от 5 минут до нескольких часов — в зависимости от состояния колеса и правил ценообразования региона. При наличии достаточно большого парка собственных велосипедов — в том числе у друзей и родственников — регулярная правка колес в мастерской становиться финансово весьма ощутимой. Так что у велосипедиста с руками неизбежно возникает вопрос о правке колес в домашних условиях.

Процедура правки колес требует терпения, внимания и усидчивости. О технологии правки написано немало статей на просторах интернетов, приведу весьма полезные, на мой взгляд, ссылки: Дефекты обода и их устранение на bike-repair.ru и Сборка велосипедных колес (русскоязычный перевод оригинальной статьи Wheelbuilding небезызвестного Шелдона Брауна). По первой ссылке просто и наглядно описана процедура непосредственно исправления дефектов обода, по второй так же можно почитать подробнее по сборке, способам спицевания и исправлению дефектов велосипедных колес. Так же крайне рекомендуется брошюра «Немного о колесе» Анисимова В.И., 1990 года выпуска (есть тут).

Помимо теоретических знаний и вышеуказанных индивидуальных качеств для успешной правки потребуется еще и некоторое количество инструмента. Как минимум необходим спицевый ключ. Пойдет и универсальный, под несколько размеров ниппелей, но лучше иметь удобные специализированные под индивидуальный размер. Второе, что потребуется — это станок для правки колес либо любая импровизация на эту тему.

В качестве станка можно использовать и непосредственно сам велосипед — особенно, если на нем установлены ободные тормоза. О подручных способах правки мы поговорим в отдельной статье, а пока остановимся на более профессиональном и удобном подходе — специализированных станков для правки колес.

Станков на рынке превеликое множество, в разных ценовых категориях. Приведу несколько моделей для примера:

1. Velomann Wheel Truing Stand 999ve (а так же множество аналогичных вариаций) — весьма распространенный в виду своей невысокой стоимости — около 50$. Неплох за свои деньги, однако, пластик в конструкции не способствует живучести устройства.
2. Park Tool Wheel Truing Stand TS-8 — стенд для домашнего использования от именитого производителя. Весьма неплох, однако, цена (около 100$) на мой взгляд завышена за подобное исполнение.
3. Park Tool Professional Wheel Truing Stand TS-2.2 — один из наилучших по соотношению цена\качество доступных на рынке профессиональных устройств. Однако, ценовая категория — от 200$ до 300$ при покупке в России — не способствует к широкому распространению в домашних мастерских.
4. DT Swiss DT Truing Stand — пример высококлассного профессионального инструмента в котором хорошо все, кроме цены — от 1000$.
5. Park Tool TS-3 — полумифическое, ныне не выпускаемое, прецизионное устройство стоимостью от 1000$ до 1500$. На борту имеет индикаторный инструмент — позволяющий точно (до микрометров) а, главное, быстро выправлять колеса.

Про преимущества индикаторной правки, а так же существовании более бюджетных вариантов позже будет отдельная подробная статья. А пока перейдем к тому, ради чего писалось столь долгое введение — изготовление точного полупрофессионального стенда в домашних условиях с бюджетом около 1000р.

Итак, для изготовления, помимо прямых рук, потребуется следующий инструмент:

• ножовка,
• пара ключей на 5 и на 12,
• дрель и сверло на 5мм,
• тиски.

Исходниками для стенда нам послужат:

• Профиль оцинкованный П-образный 30x30x30x2 не менее метра (стоимость 339р за два метра)
• Профиль оцинкованный L-образный 30x30x2 не менее метра (стоимость 249р за два метра)
• Пластина Г-образная 80x80x30x4мм оцинкованная — 2 штуки (стоимость 148р)
• Шпилька с резьбой М12 500мм (стоимость 85р)
• Шайбы М12 DIN125a — 16 штук (стоимость 60р)
• Гайки M12 DIN934 — 12 штук (стоимость 100р)
• Болт М12×20 DIN933 4 штуки (стоимость 20р)
• Al-трубка квадрат 12x12x1.2 1м (стоимость 79р)
• Болты M5x80 — 3 штуки, M5x30 — 6 штук, гайки M5 обычные и самоконтрящаяся — в ассортименте, шайбы М5 обычные и гроверы — в ассортименте, пара «барашков» М5 (стоимость около 100р)
• Немного холодной сварки или эпоксидки (стоимость около 30р)

Итого материала на один стенд — 916р. Цены указаны на начало лета 2013 года, все было приобретено в Леруа и Бау. Можно немного сэкономить на материалах и их поиске — исключив П-образный профиль для основания и используя вместо него L-образный.

Итак, переходим к сборке.

1. Железо для первого этапа: резьбовые шпильки М12 (на фото одна лишняя =), П-образный профиль для основания и L-образный для стоек.
2. Из L-образного профиля делаем стойки. Отрезаем две палки по 440мм — внимательно следим за зеркальным соответствием отверстий. Не забываем обработать край спила напильником — дабы убрать острые заусенцы.
3. Для крепления эксцентрика верх будущей стойки обрабатываем (ножовкой и напильником) так, что бы на месте отверстия появилась боковая «выемка», а перпендикулярную часть выпиливаем, дабы было проще прикручивать\откручивать эксцентрик. Глубина выпила в финальном варианте — 55мм (на фото — меньше). Не забываем про обработку заусенцев напильником после отпиливания!
4. П-образный профиль отпиливаем на два по 500мм, внимательно следим за зеркальной симметричностью всех отверстий! В результате получаем две «палки» для стоек и две — для основания.

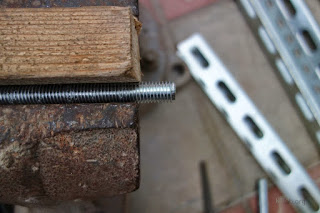

5. Теперь готовим шпильки. Необходимо отрезать две по 220мм. После отрезания напильником стачиваем один крайний виток резьбы — для удобства накручивания.
6. Второй этап — собираем основание воедино. Потребуются болты, гайки и шайбы M12 в ассортименте, заготовленные «палки» профиля и уголки (они же Г-образные пластины). На фото из набор гаек и болтов, в деле потребуется менее трети всего содержимого контейнера.
7. Щедро используя шайбы, прикручиваем уголками основания к стойкам.
8. Используя шпильки, шайбы и гайки, собираем основание воедино так, что бы внутреннее расстояние между правой и левой «палкой» основания было 110мм.

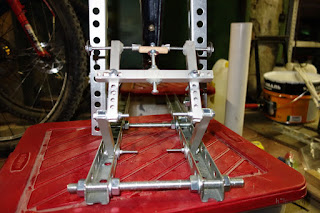

Для удобства подбора исходного материла и монтажа, привожу фотографию с габаритами конечного устройства в мм.

Это первая статья из цикла статей по инструментам для правки велосипедных колес. В дальнейшем планируется еще минимум две — по изготовлению и применению подручных средств для правки, а так же отдельная статья по скоростной и высокоточной индикаторной правке колес.

Источник

Станок для центровки велосипедных колес своими руками

Очень часто активное катание на горном или дорожном велосипеде за пределами города по бездорожью и экстремальная езда приводят к появлению неприятных дефектов «восьмерки», «яйца», «зонта» и другим искривления обода велосипедного колеса. Если вы катаетесь только по гладкому асфальту, то про исправление дефектов велосипедных колес можно не беспокоиться годами. Хотя в большинстве городов нормального асфальта почти нет и поэтому, каждому рукастому и усидчивому велосипедисту хоть раз в жизни приходилось исправлять восьмерку, менять обод или центровать втулку на велосипедном колесе своего любимого велобайка.

В нормальных вело мастерских исправление дефектов вело колес одна из наиболее востребованных услуг, её стоимость колеблется в пределах от 200 до 600 рублей и может занять неопределенное время от 5 минут до нескольких часов или даже дней, все зависит от загруженности и профессионализма персонала вело сервиса. Что же делать если в вашем городе почти нет асфальта и отсутствуют вело мастерские, а на вашем любимом велобайке после экстремальных покатушек по «идеально ровному асфальту» в три вилюшки изогнулось колесо?

Из любой ситуации всегда есть выход! Предлагаю вам собрать простой станок для правки и центровки велосипедных колес своими руками в домашних условиях. Поскольку процедура правки велосипедных колес требует от вас огромного внимания, терпения и усидчивости, а о самой технологии правки написано немало статей на огромных просторах интернета, то я всего лишь расскажу, как сделать станок. А править колесо вы будете самостоятельно своими умелыми руками.

Для изготовления станка вам понадобится:

• Оцинкованный «П» образный профиль для гипсокартона сечением 28х27 мм ровно 2 метра
• Винты М5 с гайками 12 шт.
• Магниты неодимовые 10х1.5 мм 10 шт.
• Линейка пластиковая 30 см 1 шт.

На этом рисунке изображен чертеж станка для правки и центровки велосипедных колес.

Чертеж станка для центровки и правки велосипедных колес своими руками

Станок рассчитан для правки велосипедных колес диаметром от 10 до 28 дюймов. Длина оси колеса значения не имеет потому, что расстояние L — между стойками подбирается по длине оси устанавливаемого колеса и может регулироваться перемещением правой стойки относительно левой. Для крепления правой стойки под ось другого размера надо просверлить дополнительные отверстия в нижней перекладине. Все детали станка я сделал из оцинкованного «П» образного профиля для гипсокартона сечением 28х27 мм. В верхней части стоек имеются прорези для быстрой установки велосипедного колеса.

Для соединения деталей решил использовать 12 винтов М5 с гайками. Таким образом станок в любой момент можно быстро разобрать и легко хранить в квартире.

К каждой линейке приклеил супер клеем по пять неодимовых магнитов.

Правка колеса осуществляется с помощью двух линеек прикрепленных к стойкам на неодимовых магнитах. Такая конструкция позволяет легко перемещать линейки относительно обода велосипедного колеса и отслеживать биения в двух плоскостях.

Первые испытания решил провести на 20 дюймовом колесе от детского велосипеда. На нем имелась большая «восьмерка» и «яйцо». На правку колеса я потратил 20 минут, после чего велосипедное колесо приняло идеальную во всех плоскостях форму. Результатом очень доволен! И вам рекомендую собрать простой станок для правки и центровки велосипедный колес своими руками в домашних условиях.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видео о том, как сделать станок для правки и центровки велосипедных колес своими руками.

Источник
