Станок для обработки лозы своими руками

Станок для строгания ленты

Если в наличии имеется ручка от соковыжималки, пара лишних подшипников от пылесоса, несколько пластинок текстолита, две шестерни от мопеда, старое лезвие от фуганка, обломок пружины от старого секатора, десяток шурупов и знакомый неспившийся токарь, то с помощью всех этих ингредиентов можно быстро и недорого соорудить станочек для строгания ленты.

Установка крепится к краю стола, чтобы ручка могла свободно совершать полный оборот. Рычаг ручки уменьшен через переходное крепление, так как диаметр валов невелик и усилие для вращения валов требуется незначительное.

Нож зафиксирован между боковыми стенками болтами, давящими с дух сторон в торцы лезвия. Третья точка опоры расположена на шпильке с регулировочными гайками. Нож установлен фаской вверх, кромка его отстоит на 1 мм от верней точки нижнего вала по ходу движения ленты и на 0,7 мм над ней, по вертикали.

Станок имеет одно ОШИБОЧНОЕ решение: токарь, хватив лишку, отрезал хвостовик у ступенчатого рабочего вращающего вала, на котором дожна была крепиться ручка, и оставил его на верхнем валу. Теперь валы поменялись местами и вместо того, чтобы получать ленты тех типоразмеров — 0,7 мм, 1,2 мм и 1,5 мм, — я имею возможность получать на всех трех позициях 0,7 мм ленты из тонких, средних и толстых шин.

Посадочное место для подшипника верхнего вала увеличено на 3мм вверх, чтобы обойма вместе с валом имела возможность строго вертикального подъема только на этот размер, так как высота зубьев шестеренок 5мм, и при большем подъеме зубья просто разойдутся.

Пружина на верней грани левой боковой стойки, через шток давит на обойму подшипника, через который усилие передается на верхний вал, который прижимает шинку к нижнему ведущему валу. Благодаря такому прижиму лента не пробуксовывает и подается на кромку ножа равномерно, без рывков и остановок.

Средняя дорожка не работает,так как пришлось установить на ее пути шпильку, благодаря которой теперь можно до десятых долей градуса регулировать угол подъема лезвия ножа, и жестко его фиксировать.

Металлическая гребенка ограничивает на входе смещение ленты, и предотвращает соскакивание на соседнюю дорожку.

Идея неплохая. Интересное решение, но уж очень неказистый получился. Я понимаю, что главное что бы работал, но не очень аккуратно все выглядит. И еще хотел спросить. Не пробуксовывают ли валы при подаче лозы к ножу?

Лента на валах слегка пробуксовывает, если очень влажная,- при прокатке из нее выжимается вода. Сухая протягивается весело, без заминок.Верхний вал прижимает шинку к нижнему валу, и силу этого давления можно регулировать двумя саморезами, давящими через пластинку на пружину. То что представлено на фото, для обозрения, не станок и даже не приспособление — просто мгновенно воплощенная мысль,- на кухонном столе в тисках,из всего,что было в данный момент под рукой. Наладка производилась на коленках, и к удивлению сразу дала неожиданный результат, при необходимости, нож можно приподнять и выстругивать идеально ровную в по длине ленту толщиной 0,3 мм.

Можно заказать Вам Александр Хомяк такое приспособление.Сколько будет оно стоить ?

К сожалению у меня нет ни условий для проведения подобных работ, ни инструмента соответствующего, и самое главное, — нет материалов, из которых можно было бы изготовлять такие приспособления. То, что изображено на снимках, еще не является станком или приспособлением, это всего лишь модель, просто отражение мысли.

Очень жаль Александр,что Вы не можете мне помочь.У меня была полная уверенность,что Вы поможете мне в этом приспособлении.Может я заказал бы у себя такое приспособление.Но я только начинающий,правильнее сказать планирую заняться плетением.Уже ходил на озеро,смотрел,искал материал для плетение.И здесь меня»постигла»неудача.Но буду изыскивать материал в соседнем районе.Небуду останавливаться перед всякими неудачами.

идея классная, и все доступно,интересно, качества ленты и скорость оброботки как?

Качество ленты напрямую зависит от остроты кромки лезвия, если ее достаточно долго погонять по куску кожи с пастой ГОИ, то внутренняя поверхность ленты получается с глянцем. Ну а скорость обработки зависит от количества оборотов вала и его диаметра. Поскольку диаметр вала невелик,скорость можно увеличить, установив дополнительный вал,на который перенести ворот и дополнительную шестерню с большим количеством зубьев.

Спасибо, Александр, хотелось попробовать сделать токого вальца, ленты делаю ручным самодельным инструментом,трудоемкая работа. Можно в место ручки прикрепить електродрель с низким оборотом, или не тянет?

Потянет и очень хорошо. Я не устанавливаю электропривод на приспособление, потому что работаю в квартире допоздна. Шум мешает супруге и соседей не радует,успеваю обрабатывать вручную, да и пыли древесной меньше образуется. Если есть возможность работать вне квартиры, конечно же удобнее электрофицировать агрегат.

Чтобы не проскальзывала лента, нужно один вал взять от отжима от старых стиральных машинок и сразу увеличится скорость вращения, потому что диаметр у них больше

Источник

Самодельное изготовление лозострогального станка

Изготовление плетеной мебели — это выгодный бизнес и увлекательное хобби. Для промышленной заготовки лозы разработано специальное оборудование, которое часто не по карману народным умельцам, поэтому многие из них конструируют станки своими руками.

Конструкция лозострогального станка

Заводской лозострогальный станок довольно громоздок: 3 х 2 х 2,2 м при весе 15 кг. На таком оборудовании можно получить 1 погонный метр материала для плетения за секунду. Обрабатываются любые ветки толщиной до 25 мм. Толщину конечного материала можно задавать автоматически в пределах 10 — 12 мм.

Основные компоненты станка:

• станина;
• валы направляющие;
• буксы скользящие;
• нож;
• электромотор;
• передача.

Во избежание травмирования рабочего валы и нож полностью ограждены специальным кожухом.

Самодельный лозострогальный станок

Самый простой и эффективный станок для механической окорки имеет барабанную конструкцию. Основа станка — станина из дерева или металла, на которой вращается барабан. Барабан устроен из дисков и вала. Рабочий барабан надевается на вал, его можно сделать из дубовых досок, а вал взять из неисправного строгального механизма. Для размещения щемилок в дисках установлены стержни по 3 окружностям.

Щемилки делаются из проволоки пружинной толщины 3 мм или прута круглого сечения. Чтобы сделать щемилку прут сгибают вдвое, согнутый участок заворачивают в кольцо. За кольцо щемилка цепляется к стержню. Петля кольца щемилки должна находиться посередине концов прутьев. Теперь можно согнуть прут по форме, нарисованной на картинке.

Станок работает от коллекторного электродвигателя мощностью 200 Вт.

Верхний вал в поперечнике составляет 49 мм, нижний вал делается ступенчатым. Ширина ступеней составляет 3 см, Поперечник последней ступени должен равняться диаметру вала. Перед первой делается проточка с накаткой. Шестеренки размещают со стороны последней ступени.

Верхний вал должен быть своими руками закреплен на пружины не жестко. Когда проходит заготовка, он немного приподнимается и ее протягивает. Привод подводится к обоим валам через зубчатую передачу. Шестеренки вытачивают с длинными зубцами.

В торце устанавливается барашек, который отвечает за натяжение ножа.

Вальцы двигаются с максимальной скоростью 80 оборотов в минуту. Для эффективной резки ножи следует переточить под угол 20 градусов.

Можно оснастить станок ручным приводом или плавной регулировкой оборотов. Например, в качестве регулятора устанавливается педаль от электрической швейной машины.

Работа самодельного лозострогального станка:

Источник

Материалы и инструменты Плетение СТАНОК ДЛЯ ПЛЕТЕНИЯ ЗА ПОЛ ЧАСА Трубочки бумажные

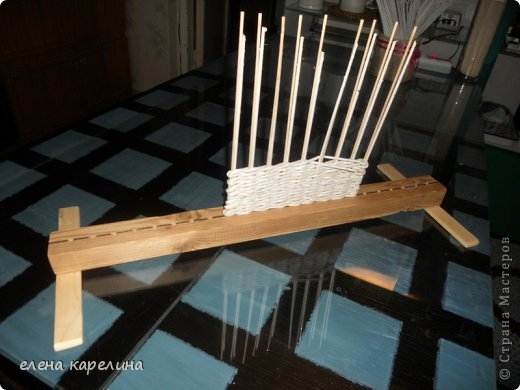

необходимость быстро и ровно плести дно для корзинки подвигло меня придумать и сделать вот такой простой станок для плетения ровного «полотна» из газетных трубочек на все изготовление у меня ушло ровно пол часа на снимке вы видите деревянный брусок и две плоские планочки которые остались от ремонта все зашкурила и прибила каждую планку двумя маленькими гвоздиками планки-ножки дают большую устойчивость всей конструкции даже если плетешь высоко

затем в отмеченных местах пробойником и молотком наметила маленькие углубления чтобы сверло не ушло в сторону и все отверстия оказались ровно на одной линии просверлила дырочки насквозь стараясь сверлить максимально вертикально сверло выбрала размером чуть меньше широкой части трубочек

выбор размера сверла оказался большой удачей потому что когда стала пробовать то оказалось что трубочки легко вставляются стоят ровно не болтаются легко и прочно с ними рядом вставляются палочки для барбекю и также легко вставляются две палочки из газет только вставлять их надо тонкими концами

такая длина свободных кончиков даст возможность наростить трубочки для стенок корзинки

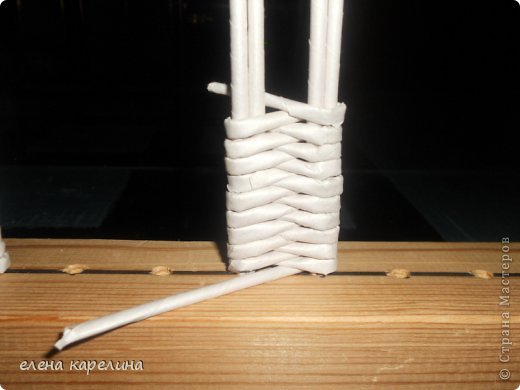

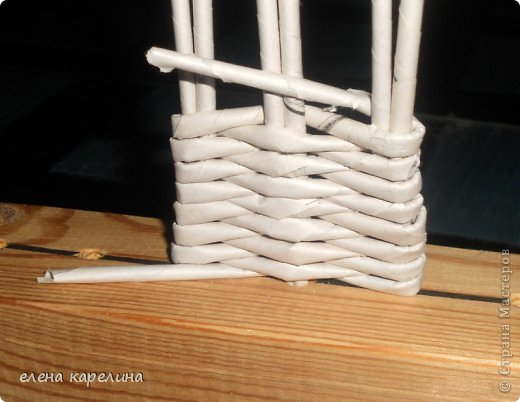

плести невероятно удобно и быстро одно удовольствие потренируйтесь и выясните для себя как правильно и в какой последовательности загибать край чтобы он получался ровный и красивый а не такой какой на снимке в тренировочном плетении

ручки и другие детали будете плести ровнее и быстрее это облегчит работу на порядок и сократит по времени все плетение

этот простой станок даст возможность быстро и ровно плести разные детали например для тех кто плетет цветы

длину бруска выбрала 60см вдруг захочу сплести большую корзину и крышку к ней отмерив по 2,5см получилось 23 дырочки хватит на все что хочешь а это полотно дна, крышки для корзин, перегородки, подставки под горячее и просто декоративные подставки, лепестки для плетеных цветов, ручки для корзин и всякие декоративные детали, на нем легко тренироваться в плетении новичкам а мастера-профи могут пробовать новые узоры на небольшом участке и многое другое надеюсь мое маленькое «изобретение» поможет всем кто плетет из газет затратьте всего пол часа на изготовление и его вам хватит на всю жизнь и плетение превратится в еще большее счастье
