Как своими руками сделать вибросито для просеивания песка
Чтобы быстро просеять песок для штукатурного раствора, удобно использовать вибросито. В этой статье расскажем, как сделать его своими руками.
Идея данной самоделки принадлежит автору YouTube канала Mistry MakeTool — берите на заметку.
Изготовление рамы
Первым делом отрезаем две заготовки из металлической полосы, и сгибаем кольца. Края свариваем вместе, чтобы в итоге получились обручи. Соединяем их между собой, как показано на фото ниже.
Далее подготавливаем следующую партию заготовок, и свариваем нижнюю часть рамы. Потом соединяем части рамы вместе.
Изготовление сита
Из полосы металла изготавливаем обруч. Крепим к нему металлическую сетку с мелкими ячейками.
Из листового металла изготавливается корпус с желобом, по которому будет скатываться мусор из песка.
Сборка конструкции
Готовое сито для просеивания песка крепим к несущей раме с помощью кусочков стальной цепи.
Далее из куска фанеры изготавливаем площадку, на которой надо будет закрепить редуктор от болгарки и электрическую дрель (она будет выступать в качестве привода).
После этого изготавливаем и устанавливаем эксцентрик, который крепится одной стороной к ситу, другой — к валу редуктора.
В завершении останется только зачистить и покрасить собранную конструкцию. Устанавливаем вибросито на ровном основании, включаем дрель и можно приступать к просеиванию песка.
Пошаговый процесс изготовления самодельной конструкции можно посмотреть на видео ниже.
Источник
Приспособа для просеивания песка
Материалы и инструменты, которые использовал автор:
Список материалов:
— моторчик на 12В (от автомобильной печки или дворников);
— болгарка;
— металлическое сито;
— листовая сталь;
— квадратные трубы или стержни;
— радиальный подшипник;
— 4 пружинки;
— небольшие деревянные брусочки;
— краска и другое.
Процесс изготовления самоделки:
Шаг первый. Сито
Первым делом изготовим сито, через которое и будем просевать песок. Можно купить готовое сито с отверстиями нужного диаметра, а можно сделать его и своими руками. Просто берем лист металла, размечаем и сверлим отверстия. Еще отверстия можно не сверлить, а просто пробить гвоздем, если металл достаточно мягкий.
Далее автор сделал для сита окантовку из деревянных брусочков, сито прибиваем к брусочкам небольшими гвоздиками. В завершении автор отрезал четыре куска круглой трубы в качестве опор, к кусочкам труб привариваем шайбы. Такие опоры прикручиваем по углам сита саморезами, это будут опоры для пружин.
Шаг второй. Рама
Свариваем для самоделки раму, материал может быть самым разнообразным, но для минимизирования вибраций лучше использовать что потяжелее. Автор нашел стальные квадратные стержни и сварил из них раму.
На вал мотора автор ставит простой эксцентрик, который изготавливается из радиального подшипника, этот эксцентрик имитирует работу коленчатого вала. А что касается «шатуна», то его автор согнул из стальной пластины.
Шатун крепим к ситу, а сам мотор устанавливаем на раме, автор сделал для него кронштейн из стальной пластины.
Шаг пятый. Пропеллер
Для самоделки понадобится довольно мощный пропеллер, который будет сдувать более легкие частицы. Конечно, хорошо бы сделать такой пропеллер из мотора на 12В, но автор решил приспособить для этого свою болгарку. На вал болгарки нужно сделать незамысловатый пропеллер, его автор вырезал ножницами по металлу из тонкой листовой стали.
Болгарку нужно надежно закрепить на раме под ситом. Автор сделал для болгарки простой крепеж из стальных пластин, болгарка крепится болтами.
Шаг шестой. Финальные штрихи и испытания
Для самоделки понадобится также сделать поддон, где будет собираться отсеянный песок. Еще нужно будет сделать козырек, по которому с сита будут ссыпаться камушки и другие крупные части, не прошедшие через сито.
Источник
Как сделать вибросито для просеивания песка
Одним из способов предварительной подготовки песка и других сыпучих составляющих, использующихся для приготовления строительных растворов, является их просеивание через сито с различными размерами ячеек. Подобный механизм будет особенно актуален в случае необходимости приготовления большого количества строительных смесей из сыпучих материалов. В статье мастер сантехник расскажет, как сделать вибросито с электроприводом для просеивания песка.
Зачем просеивать песок для раствора

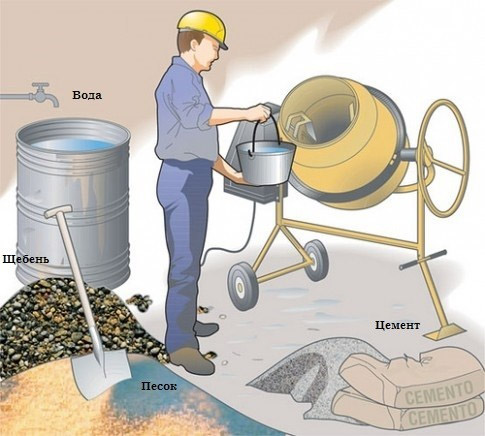

Каждому строителю, не зависимо от профиля, хотя бы раз в жизни приходилось замешивать раствор для штукатурки или кладки. Проще всего купить готовую цементно-песчаную смесь в мешках, развести водой и выполнить поставленные задачи.
Но бывают ситуации, когда под рукой готовой смеси нет, а есть цемент и куча не просеянного песка. А если куча уже полежала какое-то время, так помимо включения крупных камушков, в ней вы найдете множество корней сорняков, которые насквозь пронизывают весь объем уже спустя год. Такой песок не пропал для раствора, его можно использовать. Выручит просеивание песка.
Люди придумали много способов просеивания песка. Основным помощником в этом деле выступает сито, оно состоит обрамляющей рамки и натянутой по ней металлической или полимерной сетки с подходящим размером ячейки. От размера ячеи зависит, какой фракции в итоге получится просеянный песок. Габариты приспособлений зависят от объема предстоящих работ.
Для того, чтобы механизировать этот процесс и облегчить работу, можно изготовить механическое устройство с электроприводом. Подобный механизм будет особенно актуален в случае необходимости приготовления большого количества строительных смесей из сыпучих материалов.
Такое устройство называют виброситом. Оно имеет достаточно простую конструкцию, а потому вибросито своими руками сделать совсем несложно.
Для изготовления вибросита потребуются:
- Электромотор от стиральной машинки;
- Профильная труба 20х20 мм;
- Полоса 40 мм;
- Кладочная сетка;
- Мелкоячеистая металлическая сетка;

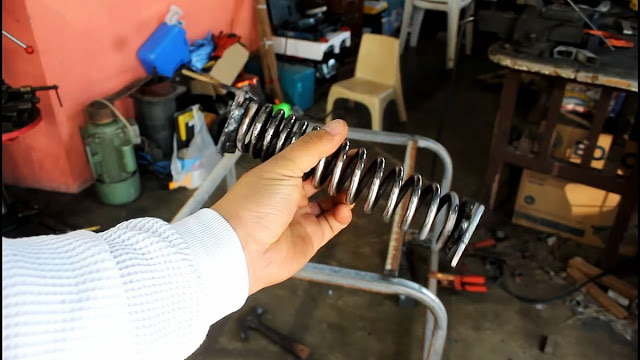

- Пружины от задних амортизаторов мотоцикла – 4 шт.;
- Деревянная рейка 20х20 мм;
- Тонкая листовая сталь или жесть.
Основные этапы работ
Из профильной трубы сваривается рама для монтажа сита необходимого размера.

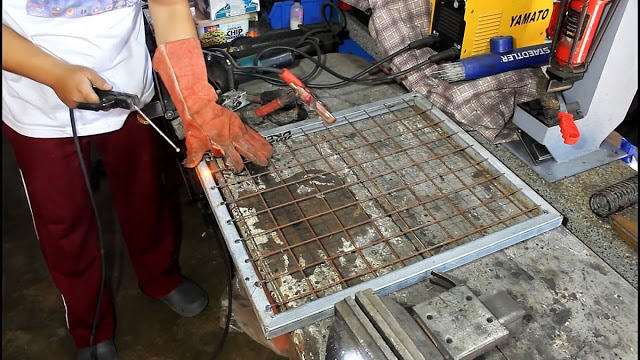

К ней приваривается кладочная сетка.

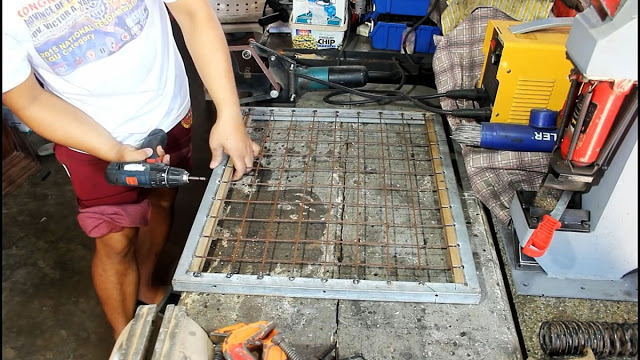

Изнутри к раме прикручиваются деревянные рейки.

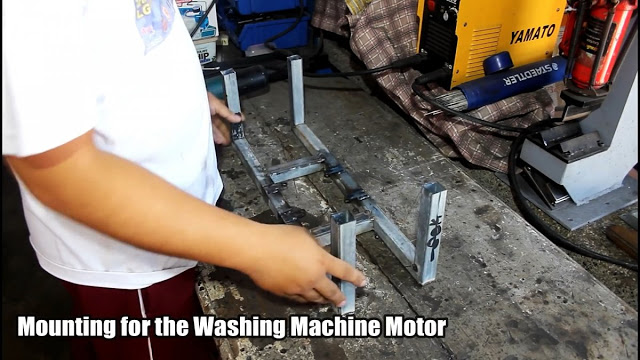

Из профильной трубы нужно сварить крепление для монтажа электромотора со стойками для сита.

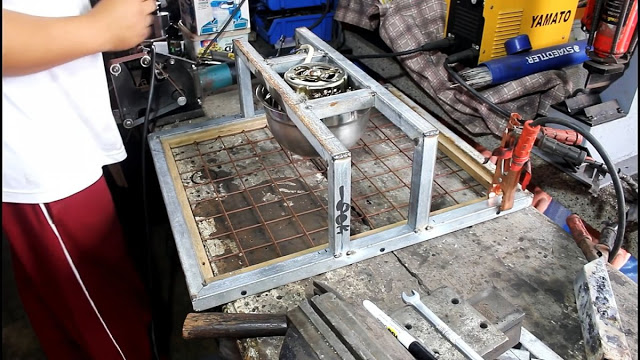

Двигатель прикручивается. На его вал устанавливается эксцентрик в виде флажка для разбалансировки при вращении.

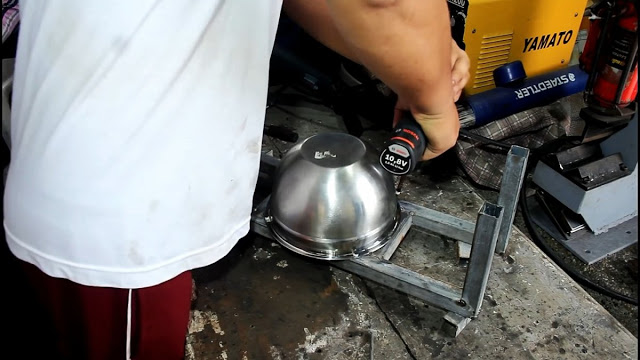

Затем мотор нужно закрыть кожухом. Для этих целей можно использовать салатницу или кастрюлю подходящего размера.
Рама сита приваривается к стойкам крепления мотора.

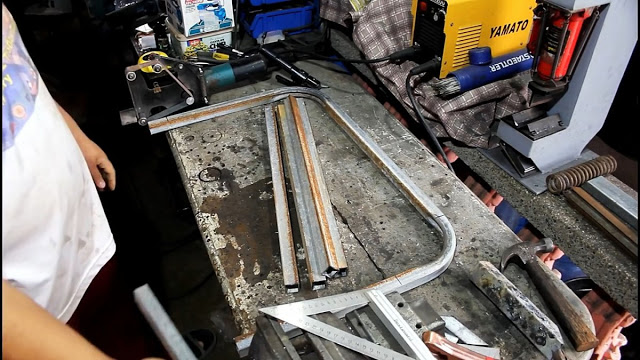

Из профильных труб сваривается каркас стола.

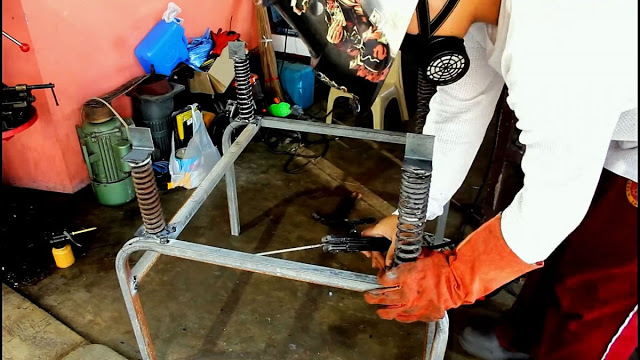

К нему по углам привариваются пружины.
А уже к ним рамка, но под наклоном. Для этого используются проставки из уголка.
По бокам и сверху рамы сита привариваются бортики из полосы.
К каркасу стола привариваются 2 диагонали, направленные в противоположную сторону от уклона сита. Между ними вваривается перемычка. Затем на полученную обрешетку прикрепляется жесть.

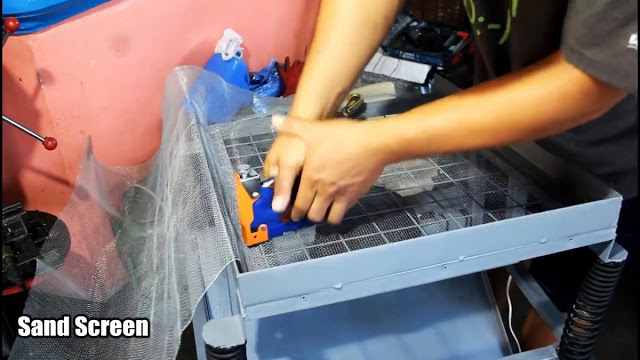

На раму сита устанавливается металлическая сетка с мелкой ячейкой.

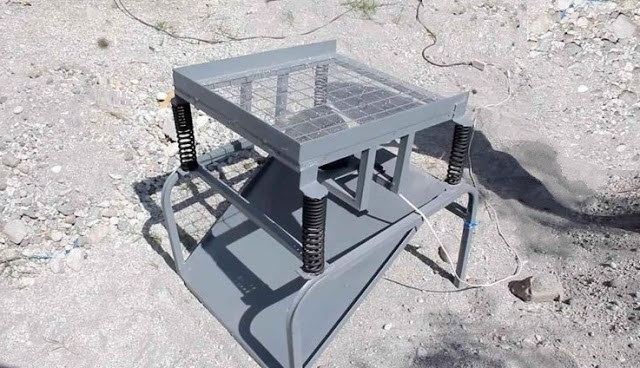

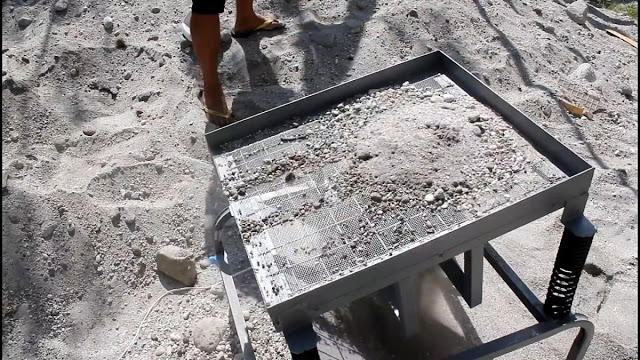

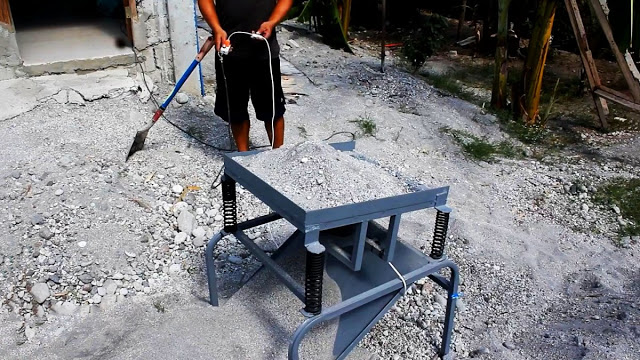

Теперь при пуске двигателя сито будет вибрировать, поэтому бросаемый на него отсев или песок сможет осыпаться вниз, а крупные частицы будут отбрасываться в сторону.
В продолжение темы посмотрите также наш обзор Как сделать бетономешалку
