Сделать шаблон для мебельных петель своими руками

Кондуктор для мебельных петель.

Расскажу вам о еще одном моем кондукторе, который я приобрел по случаю вместе с МК-01. Производитель тот же — компания Черон (Воронеж). В принципе, я хотел сделать такой кондуктор самостоятельно, но его стоимость составила всего 300 рублей, поэтому я не стал заморачиваться и просто его купил (вы же можете сделать его себе сами).

В общем, это кондуктор для разметки мебельных петель-«лягушек». Называется он МШ-06. Конструкция его предельно проста: пластиковый уголок на котором размечены отверстия для присадки самой петли на фасаде, ответной планки для накладных и вкладных петель.

Все отверстия подписаны, что делает работу с ним вообще простым делом. Вообще, в комплекте к кондуктору идет подробная инструкция (хотя по мне, так это в данном случае вещь лишняя, но все-равно приятно).

Работать с кондуктором проще простого: отмечаем на фасаде и на коробе риски напротив предполагаемой петли, учитывая, что фасад имеет чуть меньшие размеры, чем короб (см инструкцию).

Прикладываем к краю короба кондуктор, центруя я его по риске (для этого на кондукторе вырезана «стрелка»), после чего просто отмечаем отверстия карандашом или сразу шилом.

Проверял — петли становятся просто идеально. Опять таки экономия времени. Раньше я делал это без кондуктора (на готовом корпусе) — было не так удобно, да и точность хромала.

Если я что-то не понятно объяснил, то в освоении приблуды вам поможет это видео.

Если вы желаете прикупить этот кондуктор со скидкой 10%, то вам сюда

Источник

Самодельный шаблон для врезки мебельных петель

Многие домашние мастера предпочитают изготавливать мебель своими руками. Шкаф или табурет, собранный в гараже, ничем не уступает порой по качеству заводскому изделию. При наличии инструмента и умения у мастера, конечно.

Причём самодельная мебель обходится намного дешевле. Лист ламинированного ДСП стоит относительно недорого. При грамотной распиловке из одного полотна можно изготовить шкаф и несколько табуретов, а может быть и больше. Вопрос лишь в размерах.

Но для изготовления мебели, кроме вышеупомянутых навыков и инструмента, нужны ещё специальные приспособления. Различного вида кондукторы и шаблоны для разметки, которые существенно облегчают работу.

Например, чтобы установить петли при сборке фасадов у шкафов, необходимо максимально точно произвести разметку под ответные планки и чашки петель. Для этого и нужен шаблон. Его, конечно, можно купить в магазине или через глобальную сеть. Но в небольших городах или селах из-за удалённости покупка таких приспособлений весьма затруднительна.

Схема шаблона

В этой статье как раз и рассказывается о том, как изготовить шаблон для установки мебельных петель. Используются лишь подручные материалы, в общем, то, что попалось под руку. Некоторое подобие чертежа схематично показано на первом рисунке (Рисунок 1).

Сейчас в мебельном производстве в основном используются чашечные четырёхшарнирные петли. Они устанавливаются в глухое отверстие диаметром 35 мм. Для сверления таких отверстий пользуются сверлом Форстнера.

Процесс изготовления шаблона для врезки мебельных петель

Итак, понадобятся непосредственно сами петли. А также ответные планки и саморезы, входящие в комплект (Рисунок 2).

Штатный заводской шаблон выполнен в форме уголка. После недолгих поисков была принята на вооружение верхняя часть от старого накладного замка, так же имеющая угловую форму. Она почти идеально подошла по размерам (Рисунок 3).

Используемые инструменты

Инструменты показаны на Рисунке 4:

• Дрель.
• Струбцина.
• Рулетка.
• Штангенциркуль.
• Сверло Форстнера диаметром 35 мм.
• Сверла диаметром 2,5 мм и 5 мм.
• Рулетка.
• Молоток.
• Металлический карандаш с остро заточенным твердосплавным наконечником (кернер).
• Три небольших куска ДСП.
• Шуруповёрт, но можно обойтись и отвёрткой.

Разметка шаблона

Прикладываем деталь на кусок ДСП и начинаем разметку (Рисунок 5). Сначала с помощью штангенциркуля проводим осевую линию. Затем отступаем от внутренней части уголка 22 мм по этой линии и делаем кернером насечку. Это будет отверстие под чашку петли.

Также от внутренней части уголка отмеряем 37 мм и проводим отрезок, перпендикулярный осевой линии. Отступаем от центра по 16 мм влево и вправо по отрезку и делаем насечки. Здесь будут сверлиться отверстия под ответные планки для накладных или внешних петель.

Следующим этапом будет разметка отверстий под внутренние или вкладные петли. Это когда фасад (дверь) не перекрывает стенку шкафа, а заходит внутрь его. Эта операция аналогична предыдущей, с той разницей, что отступить нужно 67 мм от уголка (Рисунок 6).

Очень тщательно проверяем разметку и сверлим отверстия по всем насечкам сверлом диаметром 2,5 мм.

Тестирование готового шаблона

Теперь нужно будет произвести монтаж петель по изготовленному кондуктору. Для этого понадобятся ещё два куска ДСП. Прикладываем куски друг к другу и откладываем от края примерно по 80 мм (Рисунок 7).

Проводим две параллельные линии по обрезкам ДСП (Рисунок 8).

Приложив шаблон, отмечаем точку сверления под чашку петли, сначала правую, а затем левую. Можно сразу делать неглубокие отверстия сверлом диаметром 2,5 мм (Рисунок 9).

Аналогичным образом размечаем места под ответные планки (Рисунок 10).

Сверлом Форстнера делаем углубление в ДСП. Аккуратно, не торопясь, стараясь удерживать дрель строго вертикально. Каждый раз проверяем глубину чашкой петли (Рисунок 11).

Сверлом диаметром 5 мм делаем отверстия под саморезы, которые закрепляют ответные планки. Здесь тоже необходимо следить за глубиной сверления (Рисунок 12). Если отверстия будут недостаточно глубоки, то мощные саморезы не войдут до конца и их выдавит из ДСП. В обратном случае можно проколоть заготовку насквозь. Поэтому лучше применить ограничитель.

Вставляем петли в отверстия. Шилом или кернером намечаем места для крепления чашки к заготовке, стараясь попасть точно в центр отверстия. Затем маленьким сверлом углубляемся в ДСП. Саморезами диаметром 3,5 мм закрепляем петли (Рисунок 13).

Собираем конструкцию и проверяем её на открывание и закрывание (Рисунки 14 и 15).

Автор: И.Б. Викентьев

Источник

Как нужно устанавливать мебельную петлю

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки

Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

Для более точной разметки, можно использовать специальный шаблон, который называется .

Регулировка

Корректировка (или регулировка) – итоговая стадия монтажа мебельных петель. Ее необходимо выполнить сразу в нескольких плоскостях – по вертикальной, по горизонтальной стороне, и в отношении глубины:

• Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
• По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
• По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Теперь вы знаете, как закрепить мебельные петли. Как видно, сделать это не так уж и трудно. Не надо иметь никаких особых навыков, умений. Подобная работа собственными руками, станет еще одним поводом для маленькой гордости.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану

Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей

Этапы разработки шаблона для петель:

• Выбор и подготовка материалов;
• Приготовление необходимых инструментов;
• Разработка деталей шаблона;
• Окончательная сборка всех элементов.

Бумажный шаблон для скачивания

• Для самостоятельного создания шаблона нужно распечатать образец.
• По его размерам сделать заготовку из твердого материала, пластика или дерева
• Закрепите бумажный шаблон на заготовке

Вот что должно получиться

Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты

При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях

Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

1. Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
2. Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
3. Шайбы. Их диаметр должен составлять 6 мм.
4. Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Описание

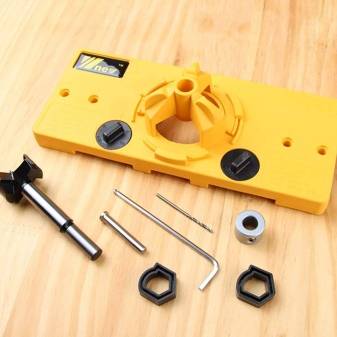

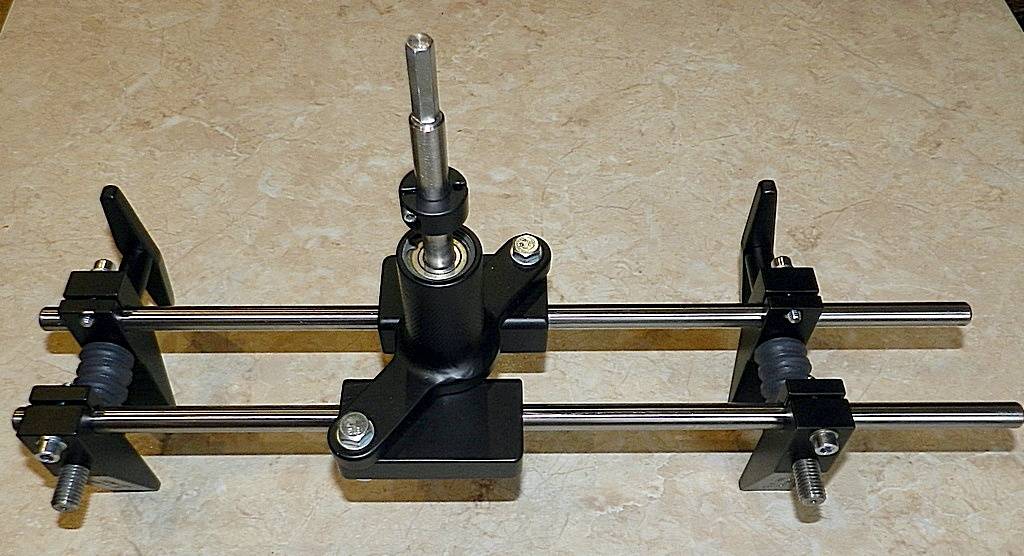

Мебельный кондуктор – это специальный инструмент-шаблон, который часто применяется специалистами на малых и больших предприятиях для разметки точек сверления на изделиях и в отдельных случаях также обеспечивает прямолинейное вхождение сверла в материал. В зависимости от нужд мастера кондукторы могут быть как заводского, так и собственного изготовления. Наиболее часто они имеют вид металлического шаблона с гильзами под отверстие с разметкой расстояния между ними. Главное преимущество применения мебельного кондуктора заключается в том, что специалисты тратят меньше времени на замеры и осуществление разметок для сверления.

С помощью него можно оперативно отметить необходимые точки на заготовках изделия, а потом произвести их качественное соединение с помощью разных методов крепежа. Сфера его применения довольно широка, но наиболее часто он применяется для быстрой врезки типовых мебельных петель. Приспособление может различаться по внешнему виду и разметкам на шаблоне в зависимости от его прямого назначения и условий работы. Например, кондуктор для мебельных петель при производстве дверей будет значительно отличаться по виду от кондуктора, который используется для скрепления массивных мебельных створок.

Сверление отверстий

Установка осуществляется со всеми правилам:

Глубина отверстия под мебельную петлю обязана составлять около тринадцати миллиметров. Врезка мебельных петель по возможности не должна быть более глубокой, иначе лицевая сторона полотна может потрескаться;
Диаметр отверстия зависит строго от чашечки петли

Инструменты должны полностью отвечать своей оси, чтоб предупредить повреждение поверхности;
Заточенная фреза поможет защитить полотно от повреждений и сколов;
Не стоит торопиться во время сверления, иначе есть риск сделать неаккуратно;
Стоит обращать внимание на габариты чашечек, их размеры во время установки мебельных петель;

Высверлив одно отверстие, приступайте к следующему и так, пока не будут подготовлены все отверстия для укладки петель.

Какие инструменты для этого использовать?

Чашу надо закрепить на фасаде, а планку – на корпусе тумбочки. Мебельную петлю надо вставить в отверстие, которое должно быть сделано заранее. Плечо петли становится своеобразным мостиком, соединяющим теперь обе детали. Чтоб сделать отверстия для таких петель, надо подготовить следующий инструментарий:

• шуруповерт или дрель;
• специальное сверло-фреза;

Диаметр фрезы для отверстия под мебельную петлю равняется 35 миллиметров или 25-26мм. Он подбирается зависимо от размеров чашек петель. Для создания отверстий под такие петли допускается взять и простое сверло.

Дрель для подобной работы вполне подойдет и многофункциональная, с насадками, которые легко заменить.

Срединный шип необходимо установить в центр круга, очерчивающегося посредством специально подготовленного калибра. На соответствующих станках применяется автоматическая калибровка, но вот дома мастеру никак не обойтись без специализированного электрического инструмента.

В процессе монтажа петли нуждаются в высоком уровне аккуратности и точности. Шанс выполнить именно требуемую нишу – самый главный плюс так называемого сверла Форстнера. Оно способно обеспечить упор, который помешает проникнуть дальше, чем требуется. А зубья сверла на позволяют ему отклоняться от предусмотренного «курса». В конечном итоге отверстие получается практически идеальным. И за счет этого чашка ложится в углубление достаточно плотно.

Но есть у вышеупомянутого сверла и один весомый недостаток, который проявляет себя в ходе работы с цельным полотном древесины. Это низкое качество, которого стоит ожидать, если инструмент был изготовлен не на фабрике. Вот почему следует выбирать инструменты исключительно у официальных компаний. И, разумеется, не забывать о гарантийных талонах.

Зависимо от разновидности панели, с которой ведется работа, фреза может достаточно сильно прогреться. За счет чего может прижечь края и древесину, которая выбирается из углубления. Именно поэтому в ходе работы с подобной основой не стоит забывать о перерывах в работе. Чтоб сверла успевали хоть немного остыть. Работа в три-четыре подхода будет идеальна

Особое внимание стоит уделить перерывам при работе с листами из МДФ. Если же деятельность ведется с листами ДСП, детали из крепких сплавов смогут сделать углубления для петель действительно быстро и без особой нагрузки

Правила крепежа

Чаще всего для соединения деталей из деревоматериалов при помощи саморезов не нужна подготовка – винты можно вкручивать в деталь без сверления отверстия. Для этих целей используют крестовую отвертку или шуруповерт. Действовать нужно плавно и аккуратно, особенно при работе с оксидированными саморезами (они считаются самыми ломкими).

Инструмент следует держать строго на одной линии с закручивающимся метизом. Не стоит пытаться ввинтить крепеж в сучок – несмотря на то что это самые плотные зоны, такое крепление будет считаться неэффективным. Если саморезы планируется ввинчивать в натуральную древесину высокой плотности, рекомендуется предварительно смазать метиз хозяйственным мылом. Оно выполнит роль смазки и обеспечит более легкое вхождение крепежа в материал.

При этом стоит учесть, что шуруп не должен пройти насквозь 2 соединяемых конструкций.

Перед просверливанием нужно нанести разметку, после чего в основной детали проделать отверстие размером 0,8 от диаметра шурупа. По глубине отверстие должно соответствовать ввинчиваемому основанию метиза. Если крепеж тонкий, можно воспользоваться шилом.

При сверлении мягких пиломатериалов также допускается проделывание отверстий вручную. Для работы с твердыми материалами следует просверлить отверстие, соответствующее профилю ввинчиваемого крепежа. Для проделывания углубления нужно сверло и дрель. Лучше всего использовать зенкер.

После подготовительных работ шуруп вставляется в отверстие. Его нужно укрепить в материале путем закручивания отверткой по часовой стрелке. В этом деле важен правильный подбор ручного инструмента. Если взять не соответствующую по размеру отвертку, велики риски повреждения шлица на шляпке – в этом случае закрутить крепеж будет невозможно. Крепить шурупы также можно при помощи электро- или пневмошуруповертов. Их использование облегчает работу и ускоряет процесс сборки.

Завершающий этап – установка наклеек или заглушек на головки крепежа. Такие аксессуары продаются в обширной цветовой гамме. Их главная задача – маскировка крепежных элементов. Благодаря применению наклеек можно увеличить эстетичность готовой мебели.

О шурупах и саморезах смотрите далее.

Как им работать и с его помощью устанавливать мебельные петли?

Предназначения устройства понятны, а вот как пользовать им сейчас выясним. Для начала необходимо закрепить сам кондуктор на детали заготовки. Расположить его в точно размеченном месте, где вы собираетесь сделать отверстие.

Далее при помощи крепёжных элементов, устанавливаем поверх деревянной плиты, кондуктор. А уже благодаря сверлению по железным прорезям кондукторы проводятся необходимые работы.

Результат после применения приспособления всегда идеальный, ведь железо не пропилишь дрелью, а значит она плотно удерживает само сверло, не давая ими сдвинуться хоть на градус в сторону. Этот факт и позволяет совершать безошибочные действия и выпускать качественную мебельную продукцию на рынки страны.

Для подбора необходимого размера отверстия, можно приобрести кондуктор именно под данный диаметр или же вариант с несколькими прорезями на все случаи жизни. Такие устройства для мебельных петель стоят не дорого, а монтажные работы сильно упрощают и ускоряют. После их применения фасад любой деревянной плиты будет ровный и без сколов.

На данный момент, различных кондукторов с разными размерами на рынке строительных материалов предостаточно. Найти их не составляет труда. Хотя ассортимент и большой, для особо экономных домашних умельцев есть вариант создания кондуктора своими руками. Но вы должны понимать, что процесс этот довольно сложный, а работать придётся с железом

Также, важно учесть, что цена готового заводского кондуктора довольно низкая, не стоящая таких энергетических и временных затрат. Легче купить в магазине и спокойно пользоваться
