Телевизор в стиле ретро из матрицы от монитора
Сегодня я расскажу о своей самоделке, которую несложно повторить.
Мне будет приятно, если кому-то эта идея понравится.
Итак, представлю вашему вниманию, как можно сделать из старой исправной матрицы неплохой, а может и оригинальный телевизор.
Такая вещь может послужить изюминкой в уютной гостиной или на кухне.
Инструкций не будет, только идея. Описание моего видения и изготовления поделки. Каждый из вас сам внесет свои коррективы в конструктив и внешний вид.
Вам для этого понадобится:
Матрица от почахшего монитора или ноутбука – 1 шт.
Мебельный щит толщиной 18мм – 1-2 шт.
Рейка сосновая 5х5мм – 2 м.
Металлическая мелкая сетка – 1 шт.
Защита древесины с тонировкой – 100г.
Яхтный лак – по вкусу.
Компьютерные колонки 2.1 небольшого размера – 1 комплект.
Блок питания 12в, 4А – 1 шт.
А также умения пилить дерево, красить кисточкой и паять провода.
Знания по электричеству и/или электронике, английского языка на уровне 5-6 класса, будут хорошим плюсом.
Изюминкой конструкции станет плата скалера с Алиэксппресс, на чипсете 3663.
Собственно это плата телевизора с тюнером, всеми входами, пультом и т.д.
Шаг первый:
Берем матрицу ( я взял 19 дюймовую, с соотношением сторон 16:9, купил на авито за 700 рублей), и по наклейке определяем ее марку.
Заходим на сайт www.panelook.com и смотрим ее технические характеристики.
Нас интересует Интерфейс(6 или 8 бит, 1 или 2 канала), Разрешение (кол-во точек экрана, например 1190х900), и Напряжение питания(3, 5, или 12 вольт).
В описании товара(платы) на Али находим список поддерживаемых разрешений.
Например обозначение 1920х1200 DO8L означает разрешение 1920х1200 DO – (double) двухканальный интерфейс 8L- 8 бит.
Или так 1024х768 SI6L – разрешение 1024х768, SI – (single) одноканальный интерфейс, 6 бит.
Добавляем в заказ подходящий к вашей матрице соединительный кабель. Заодно сразу скачиваем файл прошивки с гугл-диска (ссылка также публикуется продавцом в описании товара).
Для ламп подсветки матрицы вам понадобится также плата инвертора. Здесь все гораздо проще. Они бывают для 2-х или 4-х ламп. Из вашей матрицы по бокам должны торчать разъемчики с двумя проводками. 4 разъема – 4 лампы.
Часто продаются полные комплекты скалера (пульт, кнопки, инвертор, кабель LVDS). Просто убедитесь, что тип кабеля и инвертора вам подходят. Или напишите продавцу, какой комплект нужен.
Получаете посылку, записываете на пустую флешку файл прошивки.
Небольшое лирическое отступление: почитав отзывы, я решил сразу заменить радиатор центрального чипа. ОЧЕНЬ аккуратно подрезал скальпелем (между радиатором и корпусом чипа. а не между радиатором и платой. ) и отделил радиатор. Очистил от термопроводящего клея чип, вырезал новый радиатор большей площадью и развитым оребрением (от старой компьютерной материнки) и приклеил на термопроводящий клей. По отзывам, от перегрева чипы иногда выходят из строя. Полчаса неспешной возни — и все в порядке. Лучше подстраховаться.
Соединяете кабелями (без паяльника) скалер, питание, матрицу и инвертор. Вставляете флешку с прошивкой в USB-порт, креститесь троекратно и включаете питание.
Помигав лампочками, плата перезагружается и вуаля…. Телевизор у вас руках. По крайней мере рабочая начинка.

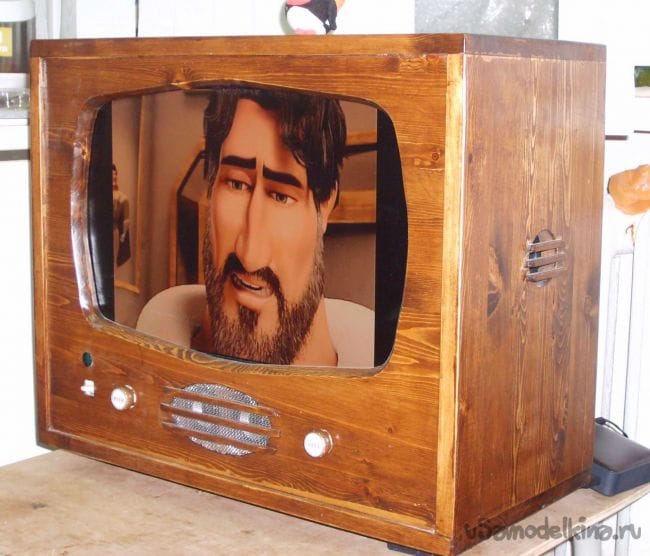

Далее все проще. Делаем коробку.
Я не стал мудрствовать лукаво, взял остатки мебельного щита толшиной 18 мм хвойных пород. Остался на даче от мебельных поделок.
Компоновку придумал, глядя на картинки телевизоров и приемников 50-60х годов прошлого века.
Есть пара нюансов. Кнопки – это не стильно. Телевизор не должен быть тонким, звук должен быть с басами и сочным. И никаких стерео.
Поэтому, счел лучшим и выгодным решением купить с рук готовые колонки 2.1 для компьютера. Готовый сабвуфер, усилитель, питание, и два сателлита оказались Creative Inspire A300 и обошлись в 800 рублей по объявлению. Много хорошего звука за небольшие деньги.
Сателлиты разобрал, вынул динамики, и разместил их рядом, прикрыв овальной мелкой сеткой из нержавейки (акустическую ткань искать было лень). Сабвуфер без ухищрений, как есть, затолкал в корпус телека.
Стиль диктует свое. Поэтому кнопки было решено заменить на энкодеры(ручки-крутилки с нажимаемой кнопкой) и выключатель питания должен быть рычажным. ИК-порт спрятал за большим круглым пятачком оргстекла вместе с лампочкой дежурного питания.
Овал пропилил электролобзиком, фаску снял большим дремелем с наждачной насадкой, отверстия под динамики, фазоинвертор саба просверлил перьевыми (50мм) сверлами. Корпус собрал встык на эпоксидке с использованием мебельных шкантов. Обработал шлифмашиной, покрыл одним слоем Пинотекса (цвет орех) и несколькими слоями яхтного полиуретанового лака.
Уложил матрицу, приклеил по периметру центрирующие брусочки и прижал ее к панели шурупами и стальными пластинами.
Всю остальную начинку также распихал внутри и поприкручивал к стенкам шурупами и полосками жести. Из трехслойной фанеры выпилил корпус для динамиков лицевой панели с перегородкой внутри.
[/center]
[/center]
Пока остался вопрос с подключением энкодеров вместо кнопок.
Самому лень возиться с прошивкой и микроконтроллеров для адаптации, потому попросил знакомого найти и прошить. Прошьет – впаяю и все будет в шоколаде. А пока и так не страдаю. За годы «эволюции» мы отвыкли не только щелкать крутилками, но и вообще прикасаться к кнопкам. Пульт токмо. Крутилки сделаю – это дело чести. Но не уверен, что буду их крутить вообще после проверки.
Заднюю стенку выпилил и неспеша подгоняю. Из оргалита естесственно.
Источник
Ретро телевизор из старого смартфона
При выполнении различных домашних работ, будь то мойка посуды, чистка картошки или ремонт мелкой бытовой техники, многие включают потоковое мультимедиа. На фоне просмотра сериала, концерта или болтовни какого-нибудь блогера работа проходит не так рутинно.
Можно запустить просмотр на ноутбуке, но его не совсем удобно перемещать с места на места. Можно использовать свой смартфон, но при вызове трансляция прекращается.
Мастер решил использовать старый смартфон сделав для него соответствующую подставку под телевизор середины прошлого века.

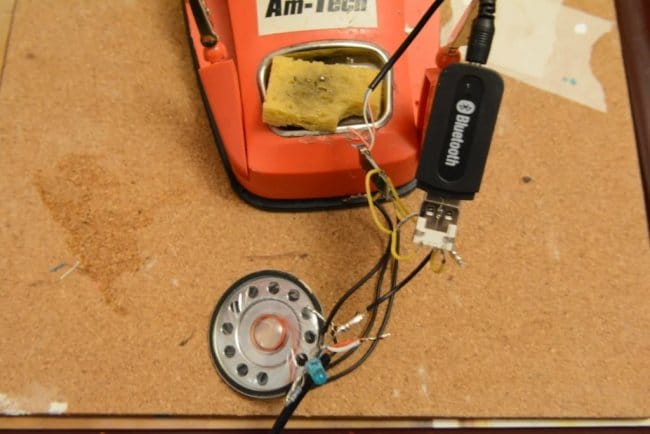

На смартфоне был поврежден динамик, но мастер решил эту проблему.
Шаг первый: 3D-печать

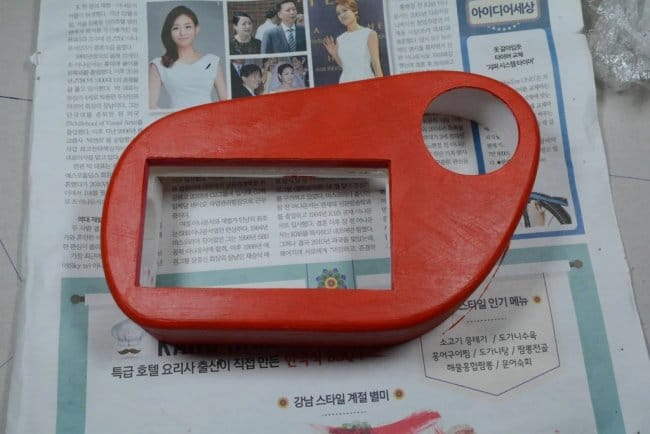

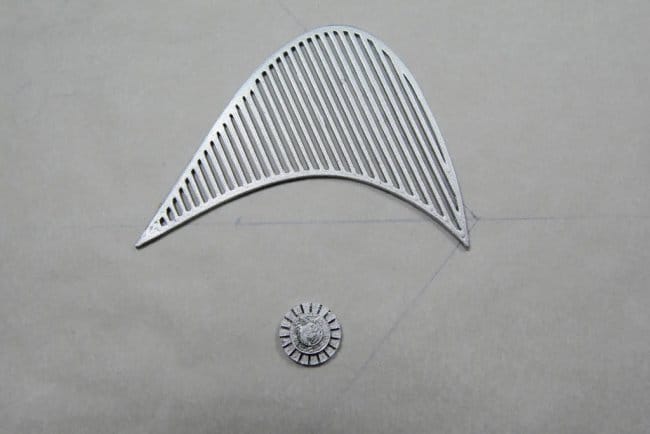

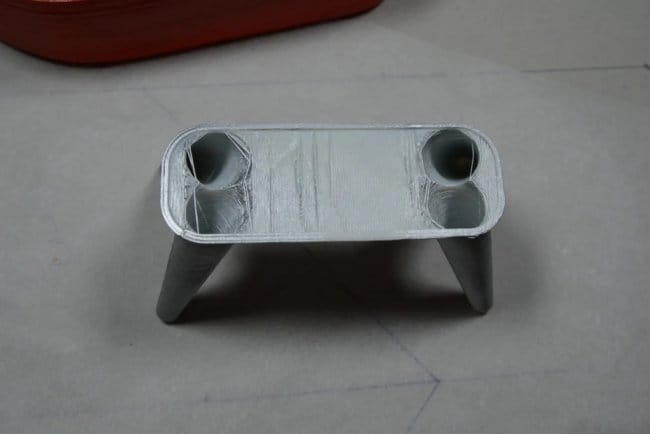

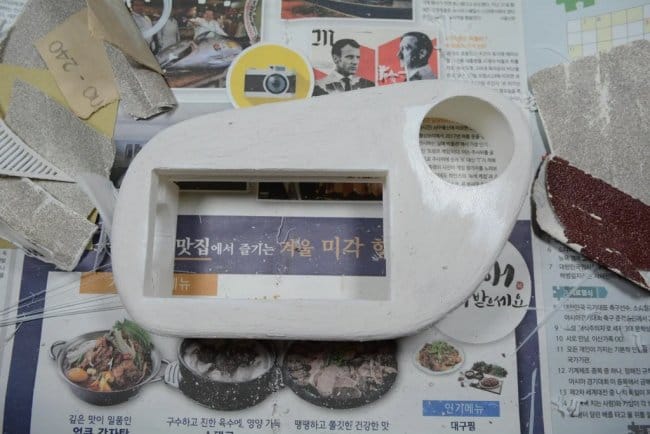

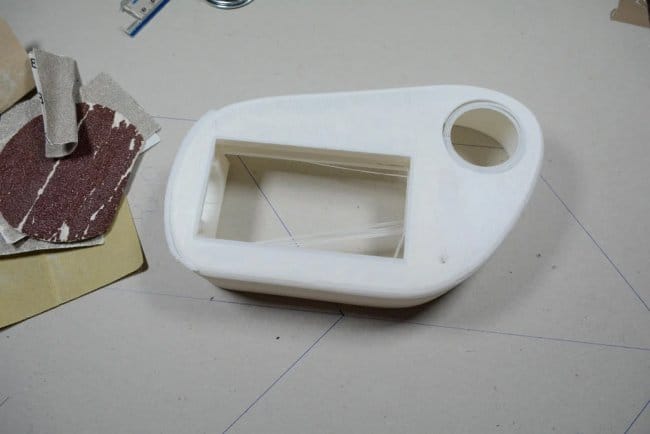

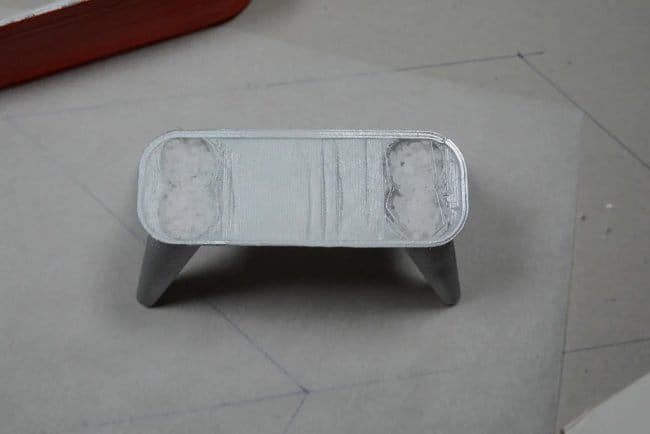

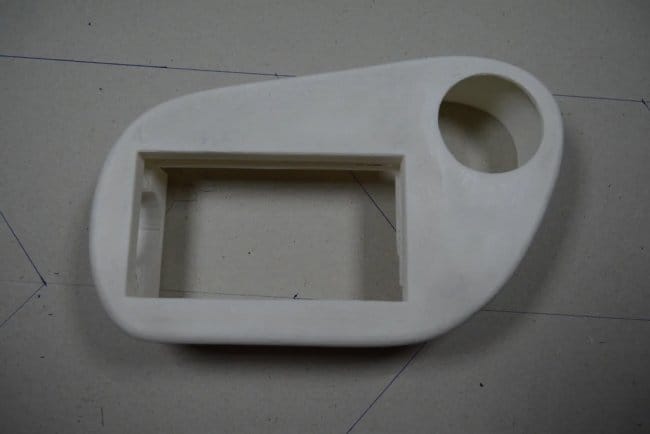

Сначала мастер разработал и напечатал на 3D-принтере детали корпуса. Ниже можно скачать файлы для печати, но нужно понимать, что для разных смартфонов корпус должен бить свой.

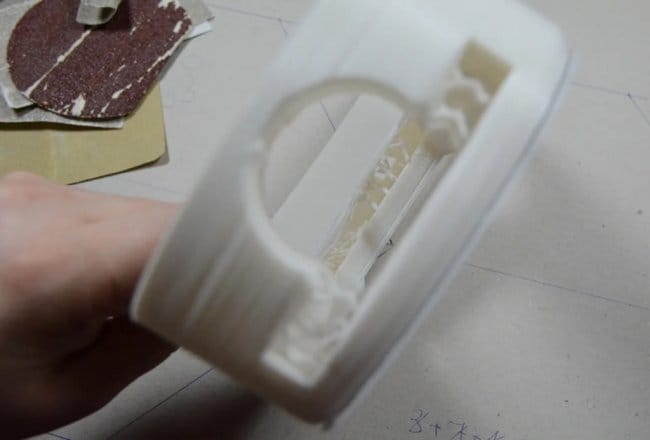

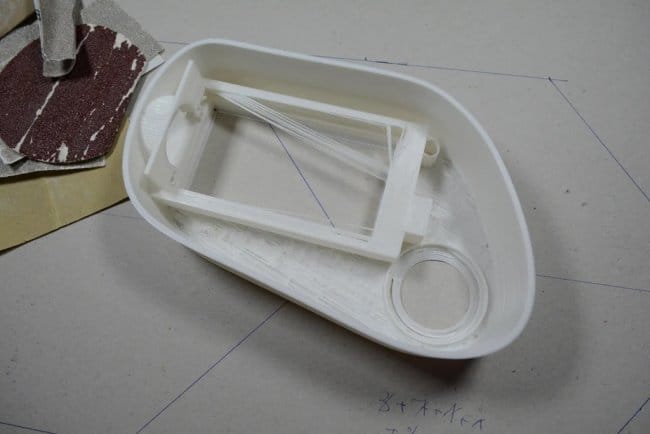

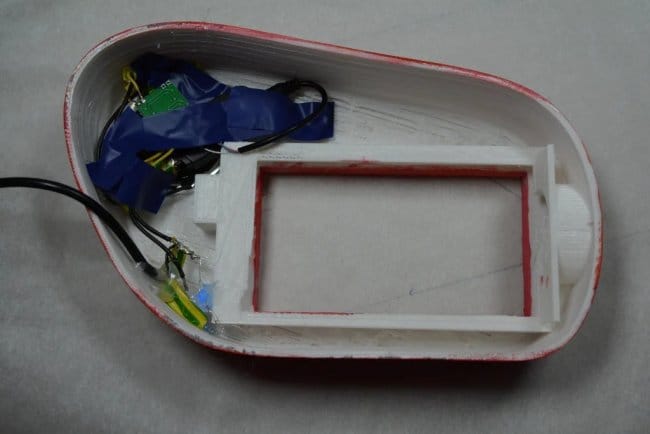

На фото ниже можно посмотреть уже собранный корпус. Обратите внимание на первую фотографию. Это задняя часть корпуса. Справа между смартфоном и рамкой имеется полукруглый вырез. Он нужен для того, чтобы было легко вытаскивать смартфон.
Слева по центру рамки мастер спроектировал порт для кабеля зарядки телефона.

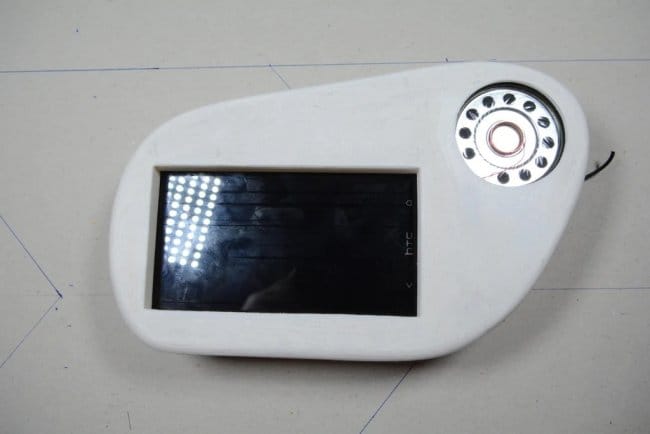

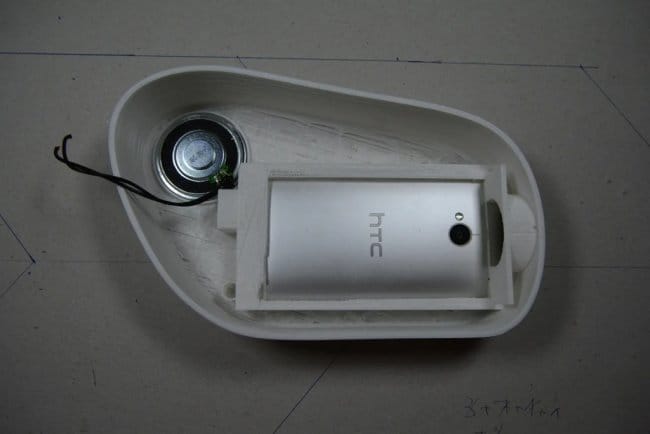

На втором фото видно отверстие для динамика.
Источник
Механический «телевизор»своими руками.Как сделать диск Нипкова
В 20х годах прошлого столетия было популярно механическое телевидение,можно даже встретить брошюры тех лет,где есть описание как изготовить механический телевизор.
Развертка изображения в мех.тв выполняется диском Нипкова.Диск имеет ряд отверстий,расположенных по спирали.Таким диском снимают изображение(«видеокамера») и с помощью диска смотрят это изображение(«телевизор»).При съемке изображения,предмет съемки сильно освещен.Перед объектом расположен вращающийся диск с отверстиями,а сзади диска фотоэлемент, который регистрирует этот свет.Напряжение фотоэлемента усиливается и подается на светодиод,который расположен перед вращающимся вторым диском.Светодиод модулирован,на «экране» вы увидите объект съемки.Каждое отверстие в диске при движении образует одну линию развертки с переменной яркостью,соответствующей яркости объекта.
Такой «телевизор»можно изготовить самим.Вырежьте из плотного листа бумаги круг,я прислонил тарелку и по ней отрезал.Диаметр примерно 25см но лучше 35 или где-то так.Найдите центр круга,прислоните транспортир и отметьте 32 точки через равные градусы,360:32=11.25 градуса.От центра и по точкам проведите прямые лучи,всего 32 луча.Далее от края диска отступаете 1см и отмечаете точку на одном луче,на другом луче точку отмечаете 1.1см,на другом 1.2см и так все 32 луча.В итоге от верхней точки до нижней расстояние 3.2см.В точках делаете отверстия примерно 2мм.
Круг зачернить чернилами,для жесткости приклеить сд диск.Для раскрутки диска понадобиться кулер с простейшим регулятором оборотов на одном транзисторе.
Светодиод,для проецирования взял мощностью 1-3Вт,сам светодиод для рассеивания света накрыт белым кусочком пластмассы.Он установлен снизу отверстий.Теперь при раскрутке диска,вы увидите 32 кадра и как по ним «пробегает»линия,как на старых телевизорах.
Источник
Самодельный держатель в стиле «ретро ТВ» для старого смартфона
Подсмотрел на сайте статью «Ретро телевизор из старого смартфона». Но захотелось сделать держатель для смартфона, похожий на ТВ 80-х годов прошлого века и использовать этот смартфон у компьютера в виде монитора погоды, часов или просто смотреть (слушать) новости и интернет-ТВ (благо софт такой на этом телефоне работает). Звук используется родной телефонный.
Не хотелось заморачиваться красками и клеем, поэтому модель проектировалась для сборки без клея под конкретный цветной пластик. Так что при повторе этой самоделки (в силу других параметров усадки и расширения пластика) может потребоваться подгонка или склеивание.

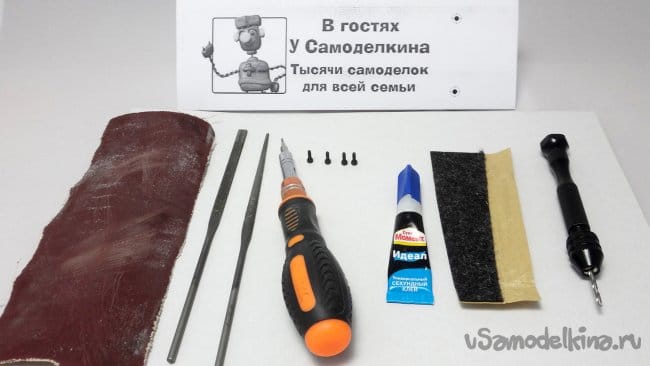

Материалы и инструменты:

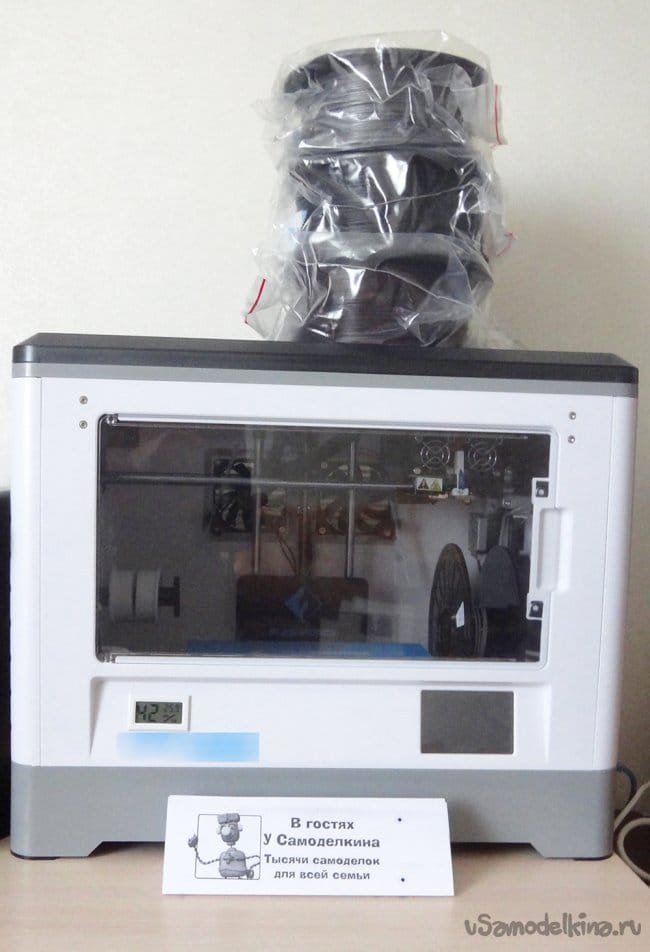

— 3D-принтер;
— цветной филамент (желательно 3 цветов: черный, серый и коричневый) – если не хочется заморачиваться с окраской;
Подробное описание изготовления

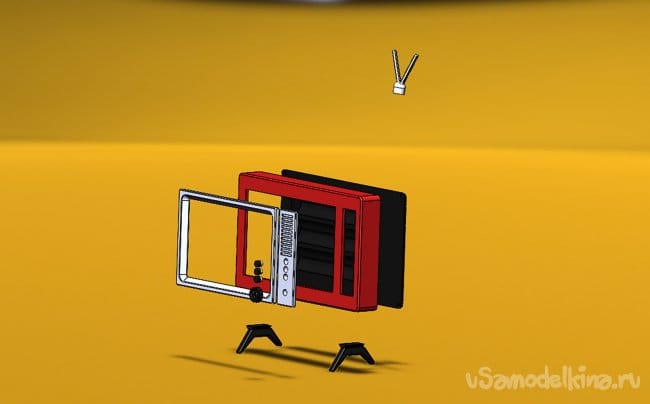

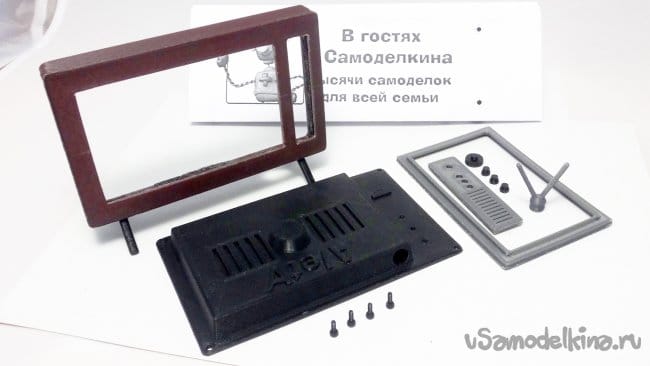

Держатель для смартфона состоит из 7 элементов (в скобках указан цвет пластика или краски):
— корпус (коричневый цвет);
— задняя стенка (черный цвет);
— антенна (серый цвет);
— рамка экрана (серый цвет);
— панель для динамика и ручек управления (серый цвет);
— ручки управления (черный цвет);
— ножки (черный цвет)
Пластик можно использовать любой (я использовал PETG, под него в модели сделаны допуски). У меня все детали плотно соединились без зазоров. Клей я не использовал, только паяльником сплавил ножки и корпус для надежности.
Файлы (в архиве) в формате STL для печати:

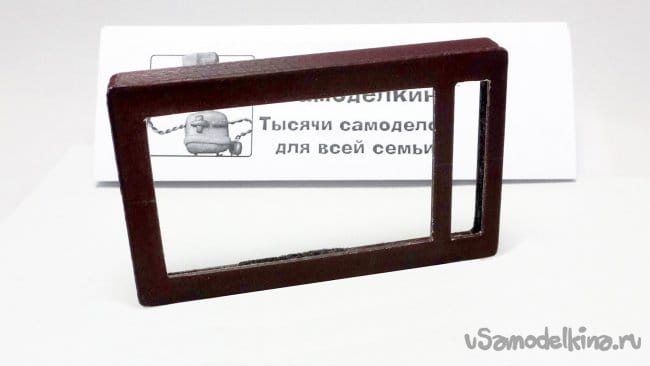

Шаг 1: печать на 3D-принтере – корпус
Корпус (файл в архиве: stl_02.stl) печатается без поддержек, фронтальной частью вниз. Цвет пластика – коричневый. В корпусе имеются 4 отверстия под M2 для крепления к нему задней крышки, также есть отверстие для подключения к смартфону зарядки. У моего смартфона кабель подключается не снизу в центре, а сбоку (на корпусе держателя – внизу справа).
Качество печати рекомендуется стандартное или высокое. После печати при необходимости корпус следует обработать мелкой наждачной бумагой для удаления дефектов (если таковые были).

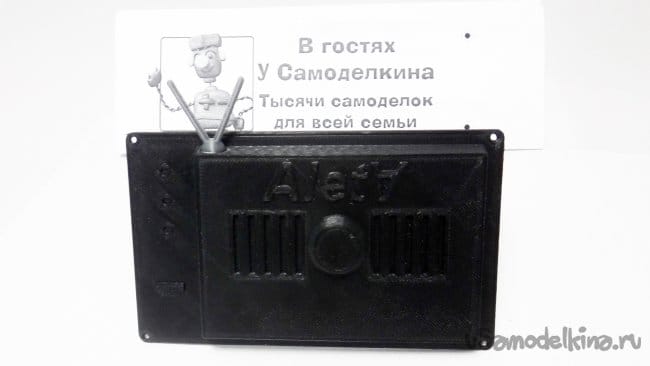

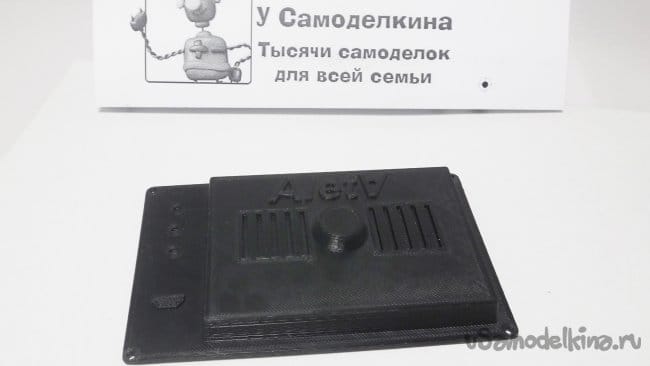

Шаг 2: печать на 3D-принтере – задняя стенка

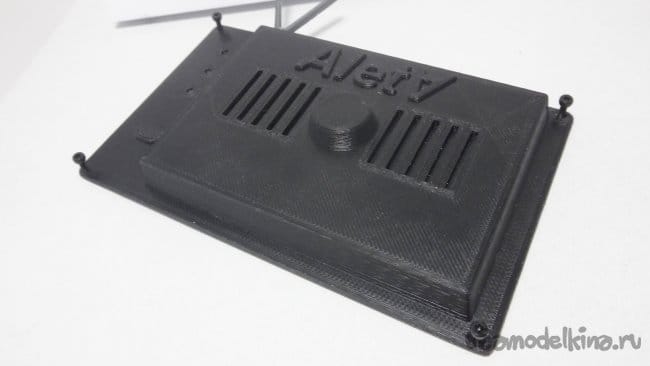

Задняя стенка (файл в архиве: stl_01.stl) печатается черным пластиком без поддержек. При печати можно включить режим «брим» во избежание отслаивания элемента от стола. После печати при необходимости края крышки обрабатываются наждачной бумагой.

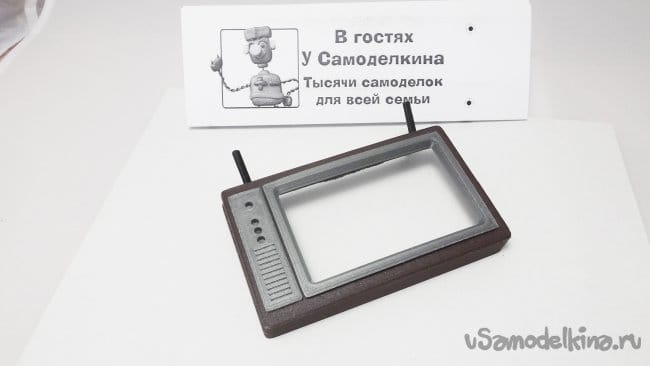

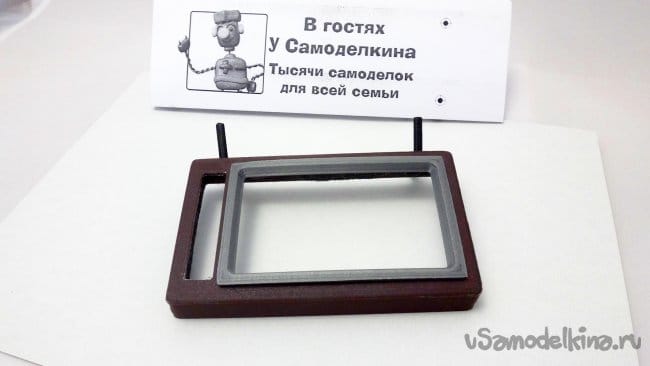

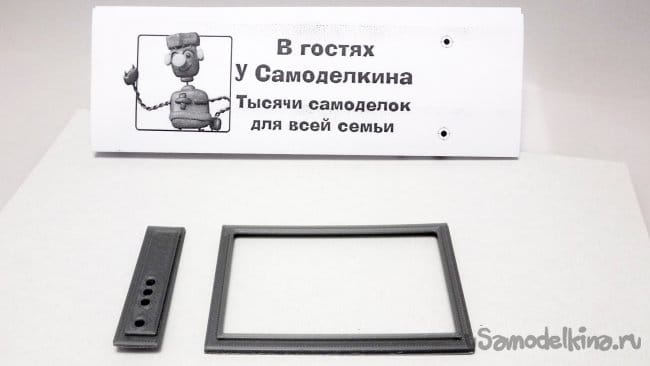

Шаг 3: печать на 3D-принтере – рамка экрана и панель управления
Рамка экрана и панель управления (файл в архиве: stl_04.stl) печатаются серым пластиком без поддержек (угол рамки 45 градусов, что позволяет печатать без поддержек), фронтальной стороной к столу. Рамку можно печатать с режимом «брим» для исключения отслоения детали от стола принтера и деформации. После печати детали при необходимости обрабатываются наждачной бумагой или надфилем.

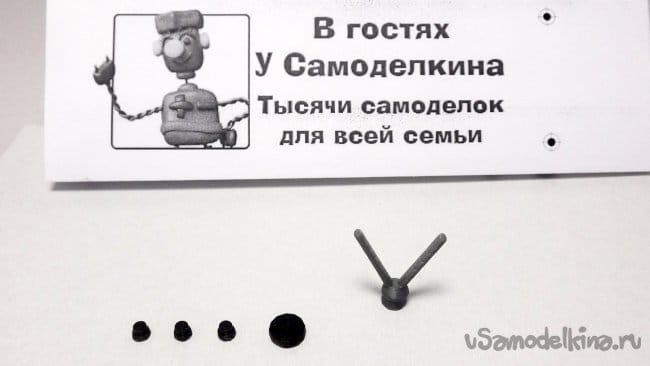

Шаг 4: печать на 3D-принтере – ножки, ручки управления и антенна
Данные элементы (файлы в архиве: stl_03.stl и stl_05.stl) необходимо печатать в режиме «брим» или с подложкой, так как площадь соприкосновения со столом маленькая. Печать ножек и ручек осуществляется черным пластиком, антенна – серым. После удаления брима (подложки) нужна обработка краев надфилем и/или наждачной бумагой.

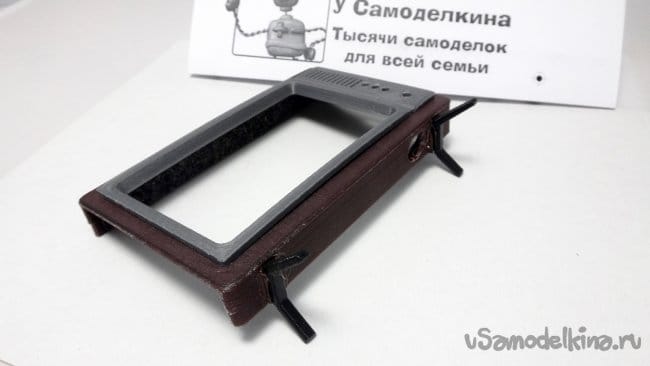

Шаг 5: сборка держателя
После печати и обработки всех элементов держателя производится его сборка.
Для того, чтобы смартфон мягко входил в корпус и не болтался в нем, можно в нижней и верхней части корпуса изнутри приклеить полоски мягкой ткани типа фетра или карпета (у меня в наличии были остатки карпета).
На панель управления крепятся ручки (3 регулятора и 1 переключатель каналов).

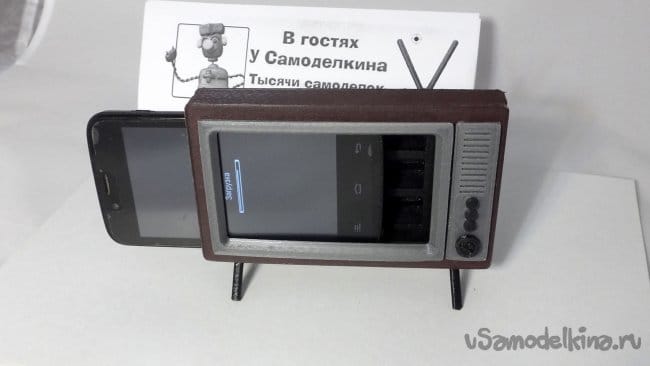

Держатель собран! Смартфон должен легко вставляться в корпус, но не выпадать из него.

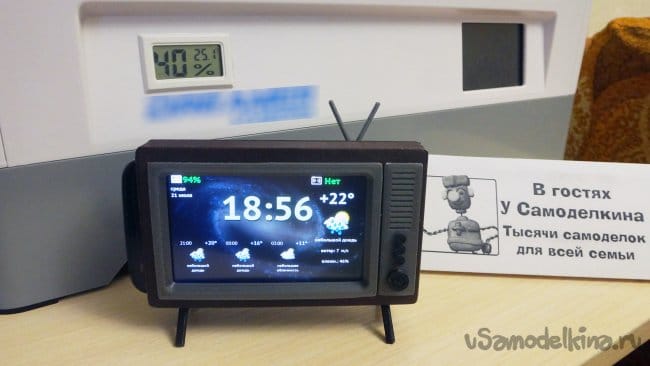

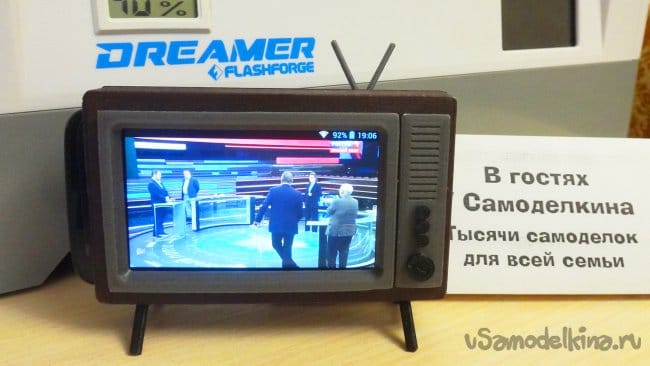

Все! Теперь можно смотреть на нем погоду, точное время и телепередачи.
Заключение
Примечания:

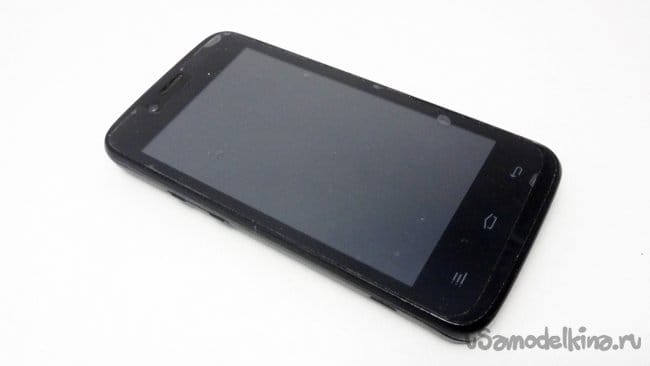

1. Данный держатель моделировался под конкретную модель телефона (Fly IQ440 Energie), который имеет следующие габариты: 125х65х13мм. Соответственно все допуски делались, исходя из указанных размеров. При необходимости изменения размеров (в разумных пределах) можно рассчитать масштаб для Вашего смартфона и при печати просто отмасштабировать все элементы модели. В этом случае возможно после печати придется доработать элементы надфилями.
2. Если USB-гнездо смартфона расположено в другом месте, то можно взять сверло (6-8мм) или дремель, разметить положение отверстия и высверлить/рассверлить в нужном месте. Следите, чтобы пластик не перегревался.
3. Возможно для другой модели смартфона потребуется сделать дополнительные отверстия в корпусе держателя в районе динамиков.
4. Цвета для печати выбираются на свой вкус. При отсутствии цветного пластика все печатается одним цветом, потом красится, например, акриловыми красками (перед этим детали следует отшкурить и загрунтовать). Для закрепления краски – вскрыть лаком. Покраска аэрографом будет выглядеть симпатичнее.
5. В процессе эксплуатации выявилось слабое место – ножки. В следующей модели нужно будет усилить их.
