Ретро клавиатура своими руками

Клавиатура в стиле «ретро» своими руками

Любительские моды тех или иных компонентов ПК зачастую бывают весьма интересны. Не столь часто их объектом выступают клавиатуры — модификации корпусов куда более распространены. Тем интереснее работа, проведенная Steampunk, по получению из совершенно обычной IBM M Clicky производства 1989 года произведения компьютерного искусства.

Именно эта модель была выбрана для работы не случайно — её клавиши скрывают под собой ровные площадки, на которые удобно поместить новые.

Далее Steampunk изготовил и закрепил латунную опору.

Новым материалом для покрытия поверхности клавиатуры стал войлок, в котором по трафарету были вырезаны отверстия для клавиш.

В качестве источника новых клавиш была выбрана проверенная временем печатная машинка Royal (точнее, две печатных машинки, и немного пуговиц:) иначе клавиш бы не хватило), откуда они были попросту срезаны.

Новые обозначения на клавиши были нанесены с помощью прикрепления к ним соответствующих кусочков глянцевой бумаги.

То, что получилось после наклеивания новых клавиш на старых подставках, вы можете увидеть на фото, приведенном ниже. Результат впечатляет, не так ли?

Оставить комментарий

Ваш комментарий будет опубликован после модерации.

Источник

«Ретробрайт» клавиатуры для Поиск-2

Приветствую Вас, дорогие читатели и подписчики!

Ранее я делился с Вами подробностями сборки и наладки реплики советского клона IBM PC/XT — Поиск-2 (первый и второй посты). Признаюсь, стыдливо обходил один важный момент — клавиатуру, с помощью которой я оживлял этот ПК. И на фото видно почему: она была пожелтевшая, с въевшейся грязью и фломастерными надписями из разных исторических эпох. Читаемость русской раскладки печальная, ее явно наносили не на фабрике (и не по ISO), а потом еще и «обновляли» шариковой ручкой. Мне русские буквы на ней ни к чему, Поиск-2 нужен для ретрогейминга и запуска утилит, в Лексиконе я работать и не собирался — но выглядит все равно печально. Общее состояние «1 из 5» — кнопки контачат уверенно, все остальное плохо.

Увы, компьютеры эпохи XT не позволяют напрямую использовать клавиатуры более позднего стандарта AT. Даже если у ATшной клавиатуры штекер типа DIN5 (форм-фактор, знакомый нам по штекерам советских магнитофонов и спектрумов), она c классической XTшкой не заработает. Обычные переходники для более современных клавиатур PS/2 — DIN5 тоже не помогут. Дело в том, что у XT и AT использование контактов разъема электрически и логически разное, они несовместимы (вот PS/2 и AT совместимы по контактам полностью). Для преобразования одного протокола передачи данных в другой не обойтись без специального конвертера — либо надо иметь отдельные клавиатуры для машин XT и AT.

Чисто XTшные клавиатуры нынче дороги. У меня Поиск-2 новодельный, поэтому тратиться на родную клавиатуру от IBM 5160 бессмысленно, а искать экземпляр от оригинального Поиск-2 безнадежно. Самый бюджетный вариант — спаять и настроить конвертер самому, опция подороже — купить готовое устройство в онлайн-магазине для ретро-компьютерщиков. Например, такое:

Массовая компьютеризация в нашей стране шла, когда на родине IBM серия XT уже полностью «сошла на нет», поэтому самые ранние из завозимых кооператорами клавиатур были уже либо AT, либо XT/AT со встроенным переключателем режимов. Я узнал о несовместимости протоколов клавиатур уже после сборки Поиск-2, у меня «чесалось» поскорее начать с ним работать, поэтому купил первую же найденную на барахолке рабочую клавиатуру с переключателем. Ковертер, изображенный выше, сразу так не найдешь — его со временем купил в резерв.

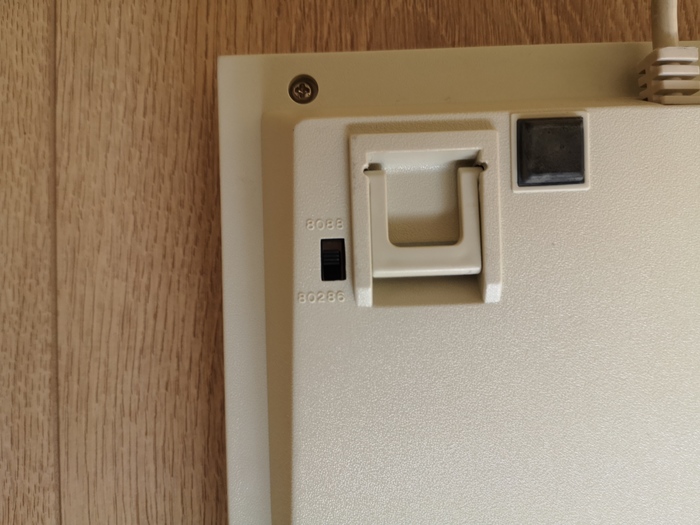

Если Вы вдруг захотели избавиться от очень старой неиспользуемой клавиатуры и у нее снизу возле ножки есть переключатель типа «8088/80286» — не выкидывайте сразу, предложите людям хоть даром через онлайн-площадки. Таких клавиатур осталось немного, вдруг кто-то поблизости ее ищет.

Тут хронология фото нарушена — клавиатура уже отчищена. У меня процессор не 8088, а 8086 — но тоже подойдет ))

Из всех напастей, портящих вид ретро-устройств, самая «противная» — пожелтение пластика от времени. Можно содержать устройство десятилетиями в идеальной чистоте или тщательно отчистить после неаккуратного владельца, но там, где попадал дневной свет — белые и светло-серые детали из ABS-пластика неминуемо превратятся в желтые или коричневатые. Всему виной добавки на основе соединений брома, которые при производстве пластмассы применяют для придания ей свойств огнестойкости. Под действием ультрафиолета соединения брома, изначально бесцветные, медленно окисляются. Эти окислы как раз и имеют желтый или коричневый оттенок. Простой чисткой убрать этот цвет невозможно. К счастью, процесс окисления оказался обратимым и чуть более 10 лет назад зарубежные коллеги-ретрокомпьютерщики разработали методику отбеливания retrobright («ретробрайт»), которую теперь коллекционеры пластиковых гаджетов и устройств используют повсеместно.

Суть методики состоит в длительном воздействии на предварительно очищенный пластик высокими концентрациями перекиси водорода — желательно, при одновременном облучении ультрафиолетом или ярким светом. То, что нам вредило, теперь помогает! Бытовые трехпроцентные антисептики не подходят, нужно т.н. 30% пергидроль или близкие по концентрации вещества (например, гелеобразные средства для салонов красоты с максимальным содержанием перекиси 12%).

Но сначала надо, конечно же, убрать обыкновенную грязь. Снимаю клавиши.

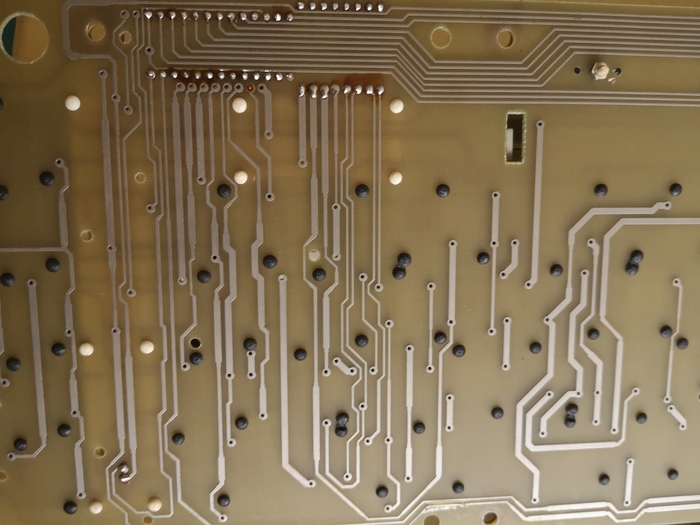

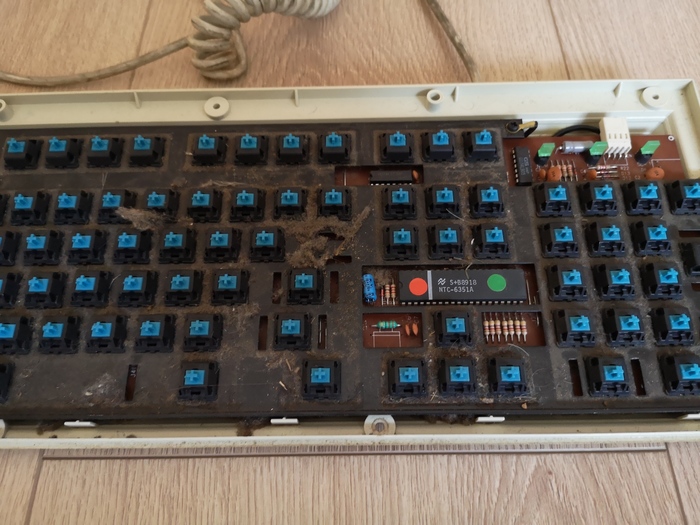

Внутри страшнее, чем снаружи, а ближе — чем издали )). Плату с металлическим основанием обрабатываю пылесосом и откладываю, с нее спрос маленький. Весь пластик и шнур — в посудомоечную машину. В посудомойках отлично отмываются и печатные платы, но тут нет окислов и потеков от конденсаторов и батареек, как на некоторых древних материнках, такая отмывка не нужна. Половинки корпуса в посудомойку кладу просто так, клавиши — в мешочке для бережной стирки белья, распределяя, чтобы не скапливались комком. После сушки фломастерные надписи на корпусе оттер ацетоном (увлекатья тут не надо, иначе начнет разъедать саму пластмассу). Все, можно приступать непосредственно к отбеливанию.

Раздобыть пергидроль несложно — ее используют, например, как жидкость для очистки бассейнов, в хозяйственных магазинах продается канистрами занедорого. Поскольку пергидроля у меня не было, я пользовался только 12-процентным гелем из соседнего магазина косметики. Такой гель все равно нужен, если отбеливаемая деталь крупная и нет ванночки для ее полного погружения в жидкость.

Необходимо соблюдать осторожность, т.к. перекись водорода в любой форме очень едкая, работать надо в резиновых перчатках и очках, не допускать попадания вещества на открытые участки кожи.

Технология простая. Если деталь крупная, то на ее лицевую поверхность наносится гель, все оборачивается прозрачной пищевой пленкой (чтобы не высохло и реакция не остановилась раньше времени) и на сутки помещается туда, где днем светлее всего. Я ставил на теплый застекленный балкон, где с рассвета до полудня очень солнечно (и погода не подвела). Можно ускорить процесс, если добавить вещество-активатор и несколько часов светить на поверхность ультрафиолетовой лампой (я так не пробовал, советовать не могу). Если есть пергидроль, то мелочевку типа клавиш заливают в какой-нибудь емкости и ставят на несколько часов на водяную баню — температура жидкости в емкости должна быть около 50 С. Я же просто расставил клавиши по местам на плате, промазал гелем, обернул пленкой и тоже выставил на балкон.

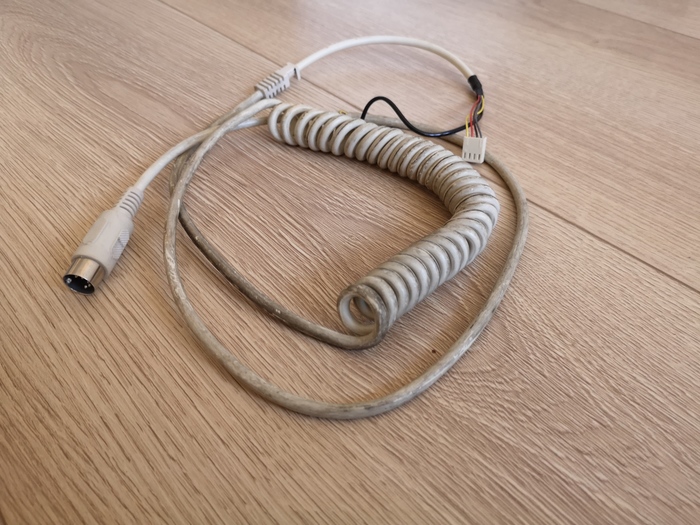

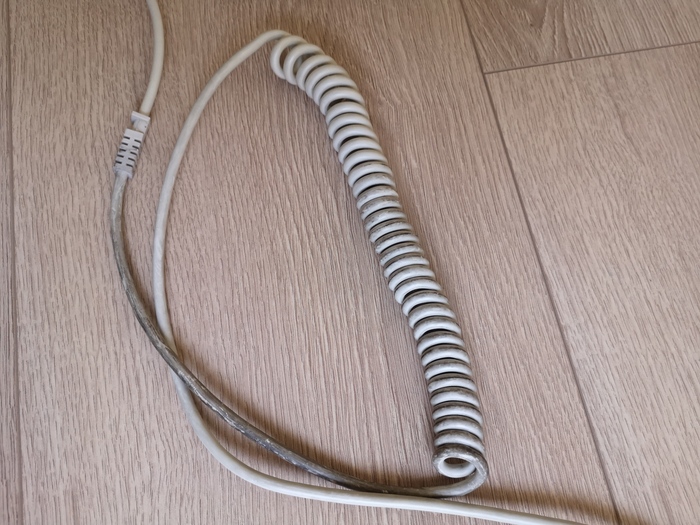

Пока силы природы работали без моего участия, занялся шнуром. Оставшаяся чернота на нем — это обычная засохшая смесь жира и пыли. Отлично оттирается тряпочкой со спиртом. У меня был чистый медицинский этанол, но подходит и продававшийся повсюду до пандемии изопропанол. Вот фото «на полпути»:

Через сутки занес все с балкона, отмыл от остатков геля. Общий итог меня порадовал — технология ретробрайт, действительно, доступна каждому и хорошо работает даже у новичка. Та самая клавиша теперь выглядит явно помолодевшей, а «кастомная» русская раскладка почти сошла:

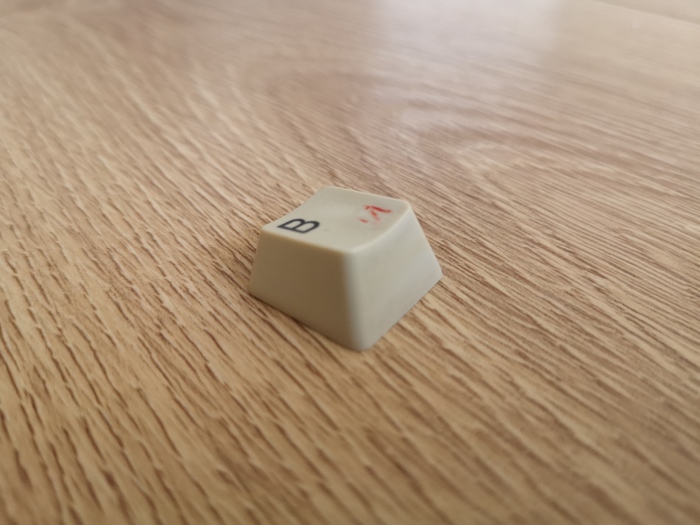

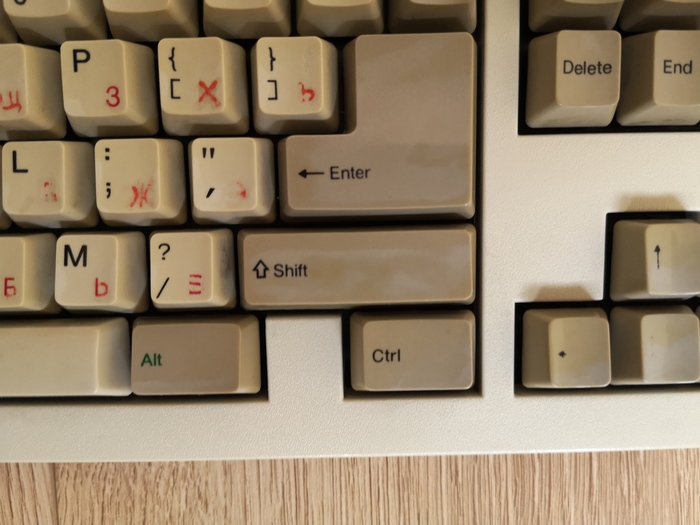

Конечно, при подробном рассмотрении видно, что не все удалось промазать равномерно, да и пленка прилегала не везде. Местами пятнисто:

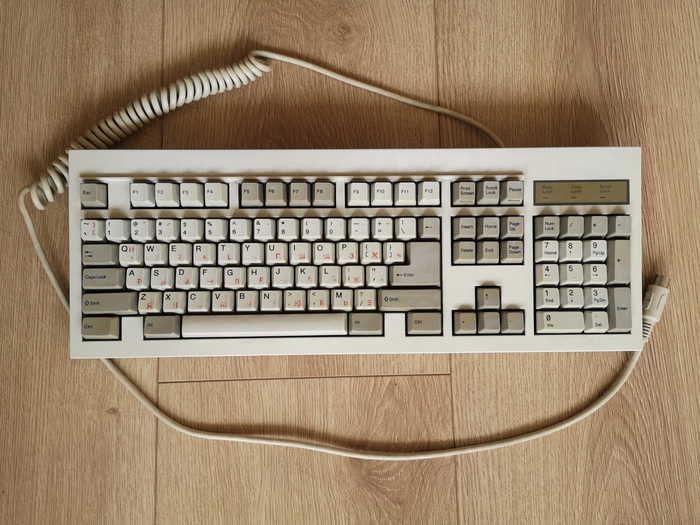

Впечатление от внешнего вида клавиатуры явно улучшилось. Специально все снимки «до» и «после» делал с одной и той же фиксированной установкой баланса белого и при дневном свете.

Осталось поставить на свои места три кнопки, перепутанные детьми — и можно с удовольствием пользоваться ))

Большое спасибо за внимание и до новых встреч!

Найдены дубликаты

IT минувших дней

567 постов 5.3K подписчиков

Правила сообщества

Запрещается добавлять новости о прошлогодних новинках, а также посты, не относящиеся к тематике «ретро в ИТ».

Желательно соблюдать правила приличия.

. и всё лучше на заглавном фото смотрелась бы чистая клава. )

Да, тоже думал об этом ))

женские сиськи тоже можешь добавить

Сиськи — банальщина ! Как вот такая порнография:

Вспоминается марсианская блудница из «Вспомнить всё» ))

И поступательно-инверторную втулку.

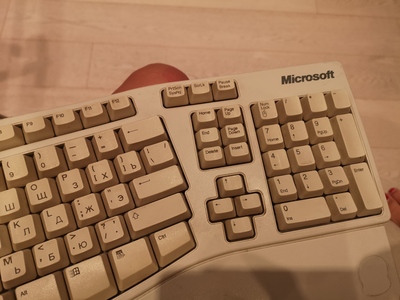

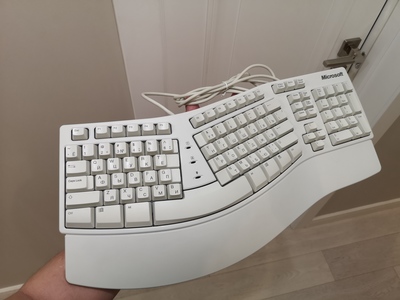

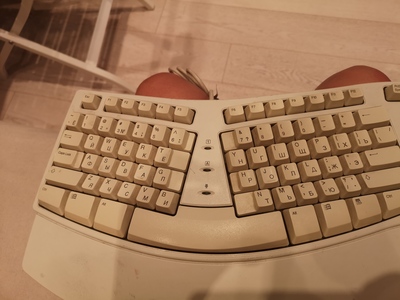

Есть ли переходник с DIN формата на PS/2 или, что лучше, сразу на USB? У меня давно лежит Microsoft Natural Keyboard года так 2000-го. Вот бы ее подключить к современному компу!

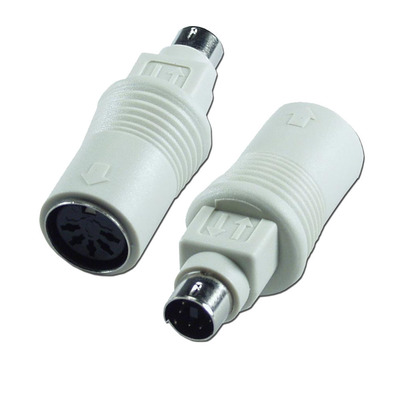

Да, переходники есть в обе стороны. Я в Москве покупал такие в ТЦ «Электронный рай» в точках со шнурами и переходниками. Сложнее, как раз, найти «ps/2 клава на материнку с din5». Он из обычных пользователей почти никому не нужен.

Вы не могли бы скинуть фото, если не сложно. Я хотел бы поискать, как он может выглядеть и где его работающий можно купить.

Хороший результат получился! Сам недавно шаманил над своей клавой.

На работе до сих пор использую древнюю и давно пожелтевшую клаву Mitsumi, топовая вещь и по комфорту и по надежности, возможно тоже попробую отбелить)

Спасибо за рецепт!

Купил в позапрошлом году Mitsumi Classic, в коробке даже, правда черную. Моя осталась у родителей, до сих пор в строю.

А еще fn и контекстное меню

За ноутбуки тех лет не скажу, не помню уже, сейчас точно не только

Они распространены на компактных клавиатурах (как замена недостающим клавишам) и на всяких клавиатурах для управления той же подсветкой, мультимедией

А что думаете насчёт отбеливания погружением? Ну, хотя бы для мелких деталей типа клавиш. Поместить в прозрачный контейнер, залить перекисью, поставить на свет. По идее, так не должно быть пятен.

Да, это лучше всего — но, как и писал, нужна концентрированная перекись (пергидроль), процентов 30. У меня просто ее пока нет.

Добавлю отсебятину. При отбеливании гелем в плёнке, иногда, каждые 20 минут например, можно поворачивать детали и разглаживать гель под плёнкой для относительно равномерного воздействия. Так шанс получить пятна меньше.

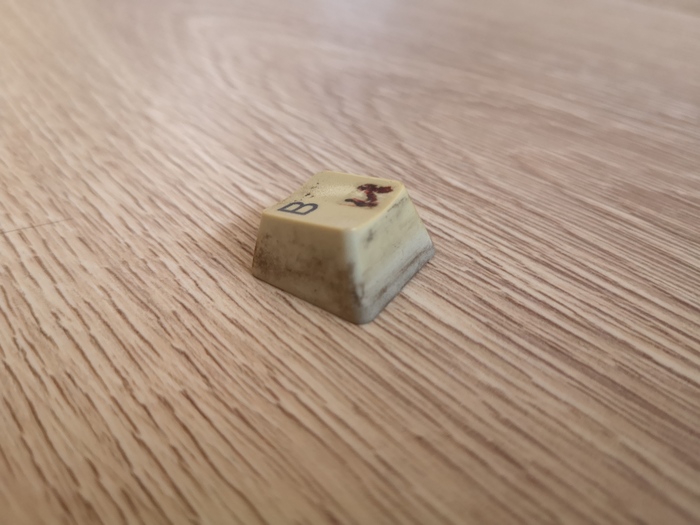

Спрошу, раз уж мимокрокодил. Есть у меня старая IBM. Внешне почти в идеале, так как почти все время лежала на складе в коробке. Но есть один косяк, буквы печатаются по две-три за одно нажатие. Уже и разбирал некоторые кнопки, и компрессором продувал — пофиг. Что делать?

Жаль. Ну тогда отложу до лучших времен. 30 лет пролежала, еще годик потерпит. Время будет — займусь.

Я не знаю, но сила Пикабу должна помочь!

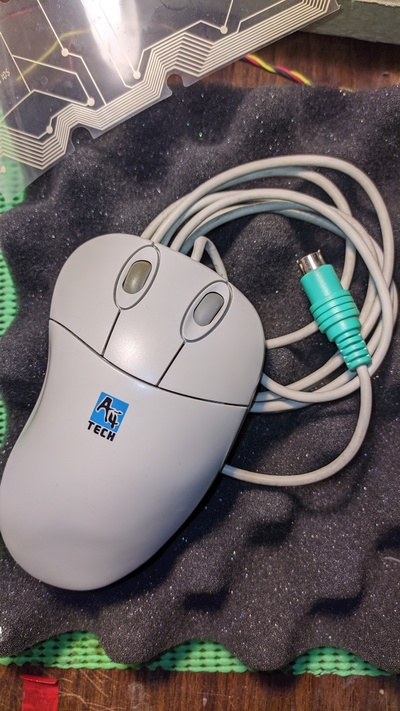

Хмм, кажется у меня на работе такая же клава лежит, по крайней мере, разъем такой же. буквы не столь вытерты, а вот желтая, как на начальных фото. Еще и мышь такая же древняя в комплекте была, не знаю от чего. Жаль, что выходные длинные, а то бы посмотрел

ПК «Спектр-001» — недорогой советский бытовой компьютер второй половины 1980х

Приветствую Вас, дорогие читатели и подписчики!

Недавний успех с ретробрайтом старой клавиатуры и самоизолированный режим сподвигли продолжить эксперименты с улучшением внешнего вида домашнего ретро-парка компьютеров. На этот раз я вспомнил про советский бытовой компьютер, который достался мне от жены — бытовой компьютер «Спектр-001» (ни в коем случае не путать со Спектрумом). Когда-то это был ее первый домашний компьютер. Его купили в феврале 1991 года. И не где-нибудь, а в ГУМе!

На этикетке коробки незатейлевый перестроечный маркетинг — цветную графику «Спектр-001» выводить не умел:

Истоки создания этого ПК лежат в далеком 1982 году, когда популярный журнал «Радио» на страницах своего миллионного тиража начал публикацию цикла статей об архитектуре микропроцессора (на примере советского КР580ИК80А, являвшимся функциональным клоном i8080A) и схемах устройств на его базе. В 1983 году читателям была предложена авторская схема персонального компьютера «Микро-80», построенного на базе этого процессора. Немногие тогда отважились собрать «Микро-80», т.к. его схема содержала слишком много дорогих и дефицитных радиодеталей (200 микросхем!) Концепция журнала «Радио» предполагала широкое участие читателя в самостоятельной сборке предложенных устройств. Поэтому создатели «Микро-80» провели глубокую переработку схемы своего детища и в 1986 году в новой серии статей опубликовали схему нового «радиолюбительского компьютера» на базе того же процессорного комплекта (чипсета), но с минимумом используемых радиодеталей. Компьютер, а вернее, его технический проект, получил название «Радио-86РК».

Вот краткие характеристики изначального, немодифицированного 86РК:

— процессор КР580ИК80А или КР580ВМ80А (8 бит, 1.78 МГц);

— ПЗУ 2 — 4 кб, ОЗУ 16 — 32 кб;

— внешнее устройство хранения данных — бытовой магнитофон;

— видеорежим только текстовый, монохромный, 64 символа в строке, число отображаемых строк от 16 до 51;

— формирование графических изображений — псевдографикой по знакоместам с эффективным разрешением 128х60 (монохром);

— звук однобитный, формируется прерываниями на неиспользуемом контакте «INTE» процессора.

В родной коробке с компьютером мы с женой до сих пор храним ее записи, в которых она как раз «оцифровывала» изображение под вывод псевдографикой (а в блокноте открыт лист с перечнем программ основной кассеты и их качеством записи):

Нетрудно заметить, что изначальная конфигурация 86РК в год опубликования схемы уже сильно отставала от своего времени. Даже на очень скромном отечественном рынке ПК с 1983 года существовала серия БК-001х (первый в мире полностью 16-битный home PC, между прочим), в школах все чаще оборудовали классы информатики с Агатами, ДВК и даже официально импортированными Yamaha MSX. На клонах все того же i8080A (процессор 1974 года!) путем фантастической изобретательности удавалось создать невозможное — ПК, позволяющий играть в цветные и динамичные игры (таким был Вектор-06Ц, уверенно смотревшийся в конце 80х на фоне Спектрумов). Но 86РК не таков. Он был бы современным в год московской Олимпиады, рядом с ZX81 — но никак не позже. Компьютер без графических и звуковых возможностей получился истинно «радиолюбительским» — его целевая аудитория основное удовольствие получала в процессе сборки и наладки устройства. Травление платы, поиск радиодеталей по магазинам/спекулянтам/знакомым, сборка, наладка — растягивались на месяцы и даже годы, полные драйва и неожиданностей. В этом случае отсутствие развлекательного (сегодня бы мы сказали «мультимедийного») потенциала у ПК было как-то оправдано. Были ведь еще более скромные по возможностям «самоделки» — например, «пионерский» ЮТ-88. И их тоже вдохновленно паяли, прозванивали осциллографами и вручную прошивали.

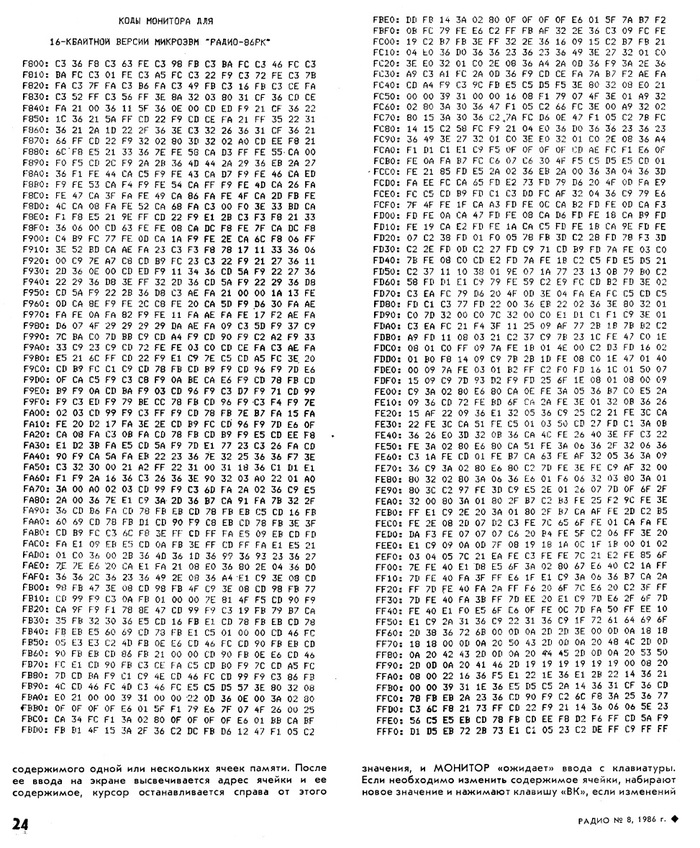

Ниже приводится шестнадцатиричный код программы «Монитор» для 86РК с 16 кб ОЗУ. Его предстояло ввести программатором в ПЗУ вручную побайтно, переключателями. А через 2 месяца из свежего номера «Радио» узнать, что Монитор не работает не потому, что ты накосячил, а при печати номера допущена ошибка и надо перешивать ПЗУ с нуля «пропатченной» версией:

Пустота на потребительском рынке ПК и непритязательность потенциальной аудитории приводили к тому, что в производство запускали все, что могло подойти под определение «бытовой компьютер». И это мгновенно расхватывали! Так «бумажный» 86РК уже в 1986 году дал начало целому семейству изделий, которые стали осваивать в производстве и государственные предприятия, и кооперативы, «присосавшиеся» к снабженческой сети этих предприятий. Часть моделей при этом были просто копиями прототипа, адаптированными под возможности производства и наличные запасы элементной базы. Хотя 86РК изначально создана радиоинженерами, далекими от современной практики дизайна архитектуры ПК, их последователям в отдельных случаях удавалось расширить возможности 86РК, добавив цвет, дисковый интерфейс, трехканальный звук и т.д. Такой «86РК на стероидах» не становился современником эпохи, но хотя бы избавлял пользователя от ощущения, что тот попал за текстовый терминал 70х годов.

Теперь Вам понятно, почему в конце 1980х самыми дешевыми ПК в советских магазинах были 86РК. А самый недорогой вариант из них был т.н. «конструктор радиолюбителя» КР, модификации от -01 до -04 (-05 был уже банальным Спектрумом). Для тех, кто отчаялся сам собрать 86РК по причине дефицита отдельных микросхем, но очень хотел хоть чуточки творчества — КР имел в комплекте плату, необходимые радиодетали и клавиатуру, оставалось все собрать, докупить у кооператоров корпус, блок питания и пользоваться. При этом КР-04 содержал уже немного модифицированную версию с 4-цветной псевдографикой. Цена КР была в пределах 400 рублей, дешевле — только наколеночный спектрум у умельцев-кустарей.

А вот сразу следом шел наш герой, «Спектр-001». Это, наверное, самый дешевый комплектный ПК из серийно выпускавшихся на наших предприятиях — 457 рублей в госторговле. Практически полная копия «журнального» 86РК, только с 32 кб ОЗУ. Появился он в разгар т.н. перестроечной «конверсии», когда не совсем или совсем не-гражданские предприятия во второй половине 1980х обязывали начать выпуск потребительской продукции. А иногда они и сами переходили на такой ассортимент, т.к. привычные производственные цепочки разваливались и надо было начинать выживать. Орловский завод управляющих вычислительных машин им. К.Н. Руднева функционировал с 1968 года. Его первой продукцией были БЦВМ «Орбита» для размещения на летательных аппаратах. В дальнейшем линейку продукции завода пополнили и различные ЭВМ специального назначения, и микропроцессорные калькуляторы для вполне гражданских бухгалтеров. Коллектив предприятия в 1980е превысил 5.5 тысяч человек!

Увы, по мере перестроечного «ускорения» спрос на старую продукцию иссяк, а на новую по профилю предприятия заказы так и не пришли. Поэтому, пытаясь выжить в изменившихся условиях, делались попытки наладить выпуск востребованной гражданской продукции — принтеров, бытовых ПК. Видимо, в 1990 году было принято решение выпустить то, что легче всего освоить и быстро «выбросить» в еще живую госторговлю. ПК, чья техническая документация была напечатана в общедоступном журнале 4 года назад, по этому критерию подходил — так и появился «Спектр-001».

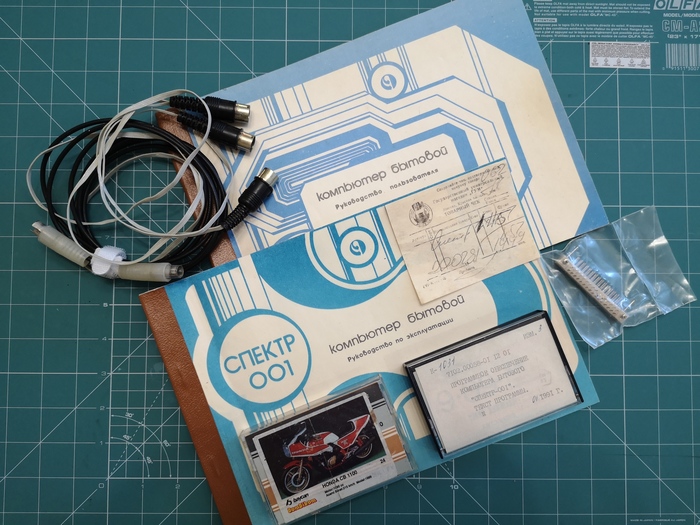

Комплектация очень скромная — две тоненьких брошюры, два шнура, кассета с базовым ПО и несколькими играми, разъем для распайки под имеющийся порт расширения. Вторая кассета, скорее всего, докуплена отдельно. Бонусом — вкладыш брата жены.

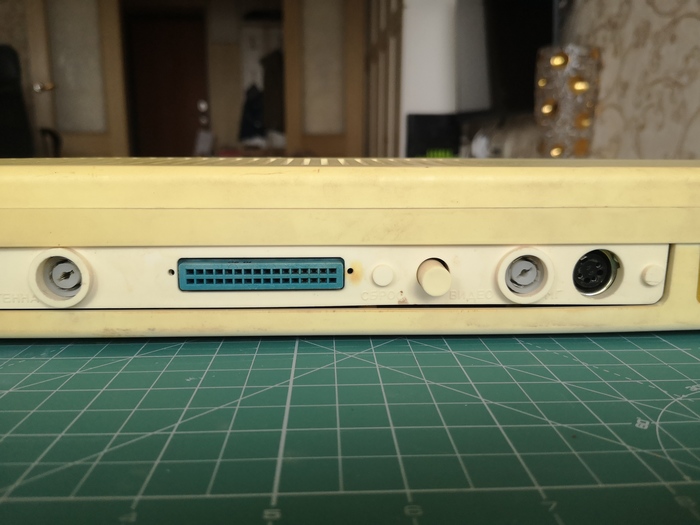

Из разъемов на корпусе тоже только самый минимум. ВЧ выход для подключения через антенный вход телевизора, НЧ выход с синхросигналом (нужно использовать ВЧ-штекер) , магнитофонный разъем для считывания/записи, порт расширения:

Аналогичный порт расширения есть и у других 86РК-совместимых ПК. Для «Апогея» у меня есть подключаемый к подобному порту ридер для флеш-карточек. Правда, люди его и делали для «Апогея», к «Спектр-001» я его подключать поостерегся. Я вообще пока очень поверхностно знаком с работой на 86РК, но какие наши годы.

Данный экземпляр ПК после непродолжительного использования в самом начале 90х отбыл на хранение на чердак сельского дома, который в холодное время не отапливался. После 25 лет такой «консервации» по случаю моего кризиса среднего возраста и начала коллекционирования ретро-ПК этот «Спектр-001» попал ко мне — и в первое же включение через тв-тюнер он штатно заработал! Только клавиши не все и не сразу срабатывали, т.к. в них обычные нажимные контакты, подверженные окислению. Герконовые клавиатуры на «Спектр-001» были только в самых первых экземплярах летом 1990, а тут уже дитя сурового января 1991го. К сожалению, не осталось того скриншота, сейчас уже поплыла синхронизация и без наладки стабильной картинки не видно.

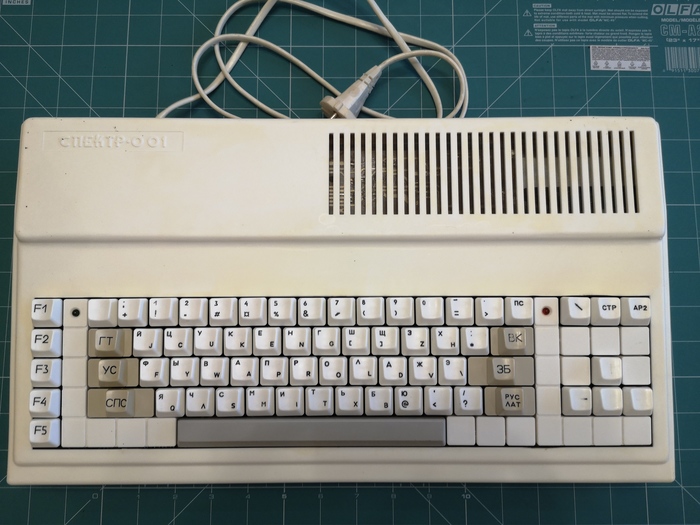

По первому фото ясно, что пластик корпуса и некоторые части клавиш со временем заметно пожелтели. А значит, есть шанс применить отбеливание перекисью водорода методике, испытанной в моей предыдущей заметке (ссылка в начале этого поста).

Для начала открыл корпус и ознакомился с содержимым, тем более внутри стал свободно перекатываться какой-то из шурупов, грозя замыканием.

К верхней крышке прикреплена клавиатура и увесистый трансформаторный блок питания:

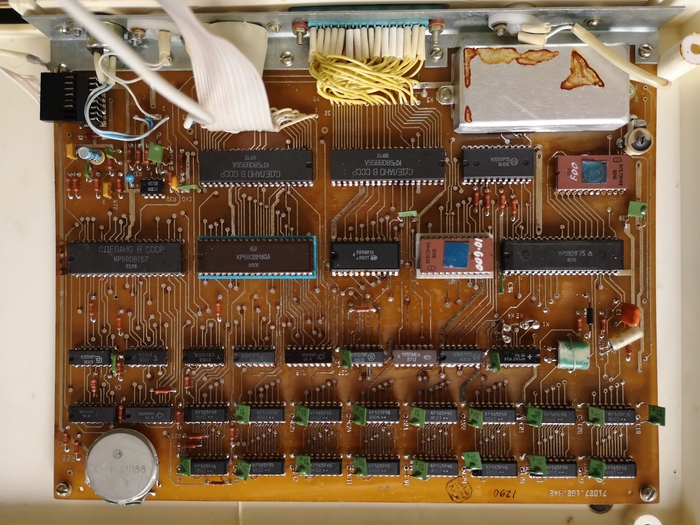

На нижней половинке корпуса покоится основная плата с процессором (в синей панельке), ОЗУ, уф-стираемые ПЗУ (с заклеенными окошками), вспомогательная логика и «обвязка». В жестяной коробочке — предельно простой декодер ВЧ-сигнала (сигнал-то черно-белый).

После снятия клавиш обнаруживается, что контактные площадки почистить от окислов не получится из-за самой недружеблюбной к пользователю конструкции, которую я только встречал:

Механизм каждой кнопки находится в литом пластиковом корпусе! Я понимаю, что, наверное, с тыльной стороны есть крышечка. Но проверить это невозможно, не поломав что-то, т.к. корпус каждого нажимного механизма крепится на двух пластиковых штырьках, пропущенных сквозь плату и заплавленных там намертво! Вот они, эти черные «шляпки» расплава на обороте:

Понятно, что ставили готовые комплектующие, «которые были». Все, чем я смог помочь — побрызгать «Контактом-60» сверху на штоки механизмов в надежде, что вещество проникнет через щель по периметру штока и через центральное отверстие в нем. Пока проверить результат не могу, без отладки синхронизации картинки ничего не протестируешь.

А с корпусом и клавишами все по-отлаженному: отмыл от пыли, нанес гель с 12% перекиси водорода, обмотал пищевой пленкой, поставил на балкон на сутки. Через сутки подмазал где желтизна оставалась, оставил еще не денек. Отмыл от следов перекиси, готово.

Не идеально, но стало явно лучше. Даже с поправкой на то, что «до» и «после» снималось при разной тональности освещения, избавление от неприятной желтизны налицо:

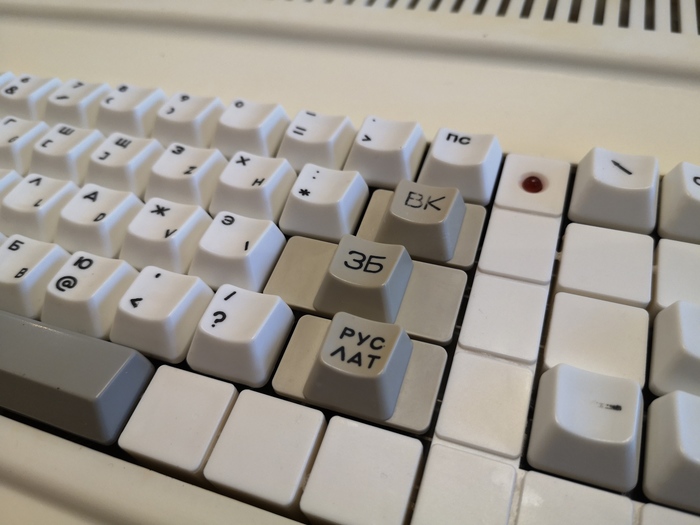

Если бы подобная раскладка была на более популярных компьютерах, их бы массово за нее калечили. ЗБ (забой) это Backspace, ВК (возврат каретки) это Enter — и они поменяны местами! Подобную подлянку я встречал только однажды — на современной клавиатуре A4Tech, где Insert стоял на месте правого Ctrl.

А вот одноклавишный переключатель раскладки РУС/ЛАТ с аппаратной индикацией светодиодом — возможно то, к чему прийдут, когда избавятся от проклятья десятилетиями неизменной IBM-клавиатуры. Но это мечты.

А вообще клавиатуры советских ПК — это отдельная тема, к которой стоит однажды вернуться. Эти загадочные тотемы предков — АР2, ПС, КТ, СУ, ПОМ, ИСП — они же что-то наверняка значили?

А пока всем большое спасибо за внимание и до новых встреч!
