Как самостоятельно отремонтировать утюг

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

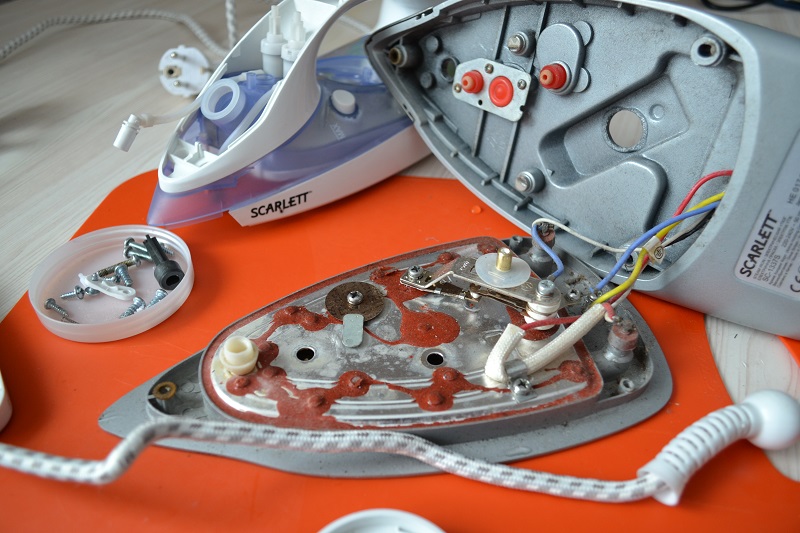

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Источник

Как разобрать утюг ролсен. Основные причины, по которым не нагревается ваш утюг.

В данной статье на примере утюга Vitesse, я покажу как разобрать утюг и отремонтировать его в домашних условиях. По этой аналогии разбираются большинство импортных утюгов. Самым слабым местом в современных утюгах является электронная плата а не нагревательный элемент.

Для ремонта нам понадобится две плоских отвертки разной ширины (примерно 3-5 мм), крестовая отвертка и паяльник.

Шаг 1:

Откручиваем винт на задней крышки утюга, для этого нам понадобится отвертка в виде рогатины. Если такой нет, ее можно сделать из обычной плоской отвёртки, пропилив углубление напильником.

Шаг 2:

Снимаем заднюю крышку и убираем сетевой провод, что бы он не мешал.

Шаг 3:

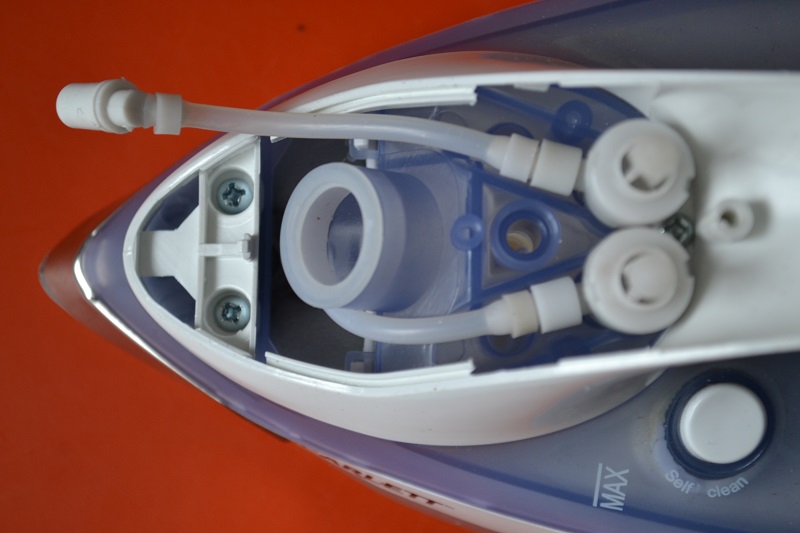

Отщелкиваем верхнюю крышку на носу утюга и отсоединяем шланги. Для этого можно использовать тонкую плоскую отвертку.

Шаг 4:

При помощи тонкой плоской отвертки снимаем верхнюю крышку рукоятки утюга. Будьте осторожны, пластиковые защелки легко сломать.

Шаг 5:

Крестовой отверткой или шуруповертом нужно выкрутить 3 самореза и снять нижнюю часть рукоятки утюга.

Шаг 6:

Тонкой отверткой поддеваем ручку термостата утюга. Самое главное не потерять пружинку фиксации ручки.

Шаг 7:

Крестовой отверткой откручиваем крышку под термостатом и достаем модуль управления.

Шаг 8:

Чаще всего на модуле выходит из строя реле включения тэна. Что бы в дальнейшем избежать этой поломки лучше всего отключить модуль управления. В утюге есть еще механический термостат, плата является слабым элементом в цепи питания подошвы утюга. Упростим конструкцию отключив плату.

Я не понимаю для чего производители так усложняют конструкцию. Старые модели без электроники были намного надежней. Наверняка это коммерческий ход который уменьшает срок службы утюга, заставляя потребителя покупать новую технику.

Нам необходимо впаять перемычку между силовыми контактами реле включения тэна. Это абсолютно безопасно и не скажется на работе утюга. Регулировкой температуры является термостат. А защитой от перегрева плавкий предохранитель.

Такой не хитрый ремонт можно выполнить на любом утюге имеющим термостат и электронный блок. По данной технологии ремонтируются большинство импортных утюгов. Удачных всем ремонтов.

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг , чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной — замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос — Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Утюг – один из самых необходимых электроприборов в доме, однако в нем, как и в любом предмете бытовой техники, случаются неисправности. Например, вы включили прибор в сеть, подождали некоторое время и поняли, что утюг по-прежнему холодный. Справиться с этой проблемой можно и самому, не прибегая к помощи специалистов сервисного центра. Ниже мы рассмотрим наиболее распространенные причины, по которым не нагревается ваш любимый утюг, и дадим советы, как починить данную поломку.

В некоторых ситуациях понять, в чем заключается проблема отсутствия нагревания можно, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит – значит, поврежден нагревательный элемент утюга (иначе говоря, «тэн»). К сожалению, в данном случае прогнозы неблагоприятные.

Дело в том, что ТЭН соединен непосредственно с подошвой утюга. Если крепления неразъемные, то, вероятнее всего, вам придется обратиться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент прикреплен с помощью наконечников, то теоретически его можно отсоединить от подошвы и далее с помощью наждачной бумаги зачистить поврежденные контакты.

Если проблема в ТЭНе, решить ее самостоятельно весьма затруднительно, и выгоднее будет приобрести новый электроприбор, потому что замена детали в этом случае будет дорогостоящей.

Впрочем, это далеко не единственная версия, по которой не греет утюг. Попробуем диагностировать иные неисправности:

Как разобрать утюг самостоятельно

Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.

Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками . Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.

Помните, что утюг в разобранном состоянии категорически запрещается включать в розетку.

Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

1. Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
2. Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
3. Регулируйте температурный режим в соответствии с материалом ткани.
4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
5. Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
6. Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Заключение

Итак, мы выяснили основные причины, почему не включается или не нагревается ваш утюг, и привели способы устранения данной проблемы. Какие бы совершенные технологии не выдумывали производители (сенсорное управление, автоматическая подача пара, поступление воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов. Это может быть плохой контакт сетевого шнура, неисправность ТЭНа, поломка предохранителя или банальное запыление контактов. Если вам не удалось провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забудьте, что ремонт – процесс дорогостоящий, и в некоторых серьезных случаях экономически выгоднее будет приобрести новый электроприбор.

Такое нужное и важное устройство для сохранения подобающего вида вещей, как утюг есть, наверняка, в каждом доме. Все знают основные моменты его правильного использования, но, к сожалению, не все понимают, как его можно починить самостоятельно в случае несерьезной поломки, ведь лучше отремонтировать старый утюг, чем тратиться на новый. Причиной выхода из строя утюга может быть поломка одного из его составляющих элементов.

Что же делать, если при очередном включении утюга он не работает? Специалисты говорят, что в 80% таких поломок можно устранить самостоятельно, остальные же 20%, в которых виноват выход из строя нагревательный элемент, предполагают покупку нового устройства, так как ремонт уже имеющегося утюга может вылиться в куда большую сумму, нежели приобретение нового.

Для проведения ремонта самостоятельно домашнему мастеру понадобится тестер с лампочкой и набор отверток.

В любом случае, при ремонте утюга, даже если в неисправности виноват только шнур, придется разобрать устройство, что также является небольшой сложностью, ведь дизайнерские решения сейчас таковы, что все винтики и соединяющие элементы прячутся как можно старательнее. Несмотря на то, что конструкции разных утюгов отличаются, есть несколько общих деталей, которые помогут разобрать корпус устройства. Итак, стоит запомнить, что корпус утюга всегда скреплен с подошвой винтиками, а не только защелками, поэтому в месте соединения подошвы и корпуса стоит искать их тщательно. Винтики могут прятаться под резервуаром для воды, декоративными заглушками или прочими элементами украшения прибора.

Для начала нужно внимательно осмотреть утюг и проверить работу всех индикаторов на нем. Если эти лампочки-индикаторы не работают, то причиной неисправности чаще всего является шнур Вашего утюга.

Ремонт шнура

Именно шнур, а точнее его нецелостность и нерабочее состояние, виновато почти в каждой пятой поломке утюга. Поэтому для того, чтобы проверить, в нем ли причина, необходимо снять заднюю крышку с утюга. Чтобы проверить целостность шнура, можно использовать обычный тестер.

Проверить на работоспособность шнур можно, прислонив один конец тестера с лампочкой к вилке, а к другому концу шнура прислонить батарейку. Если лампочка не горит, то проблема в шнуре. Его нужно укоротить и снова проверить.

А если лампочка после проведенного эксперимента горит, то причина не в шнуре, а это значит, что утюг нужно будет разбирать дальше. Но перед тем, как приступить к дальнейшему обследованию и изучению всех элементов утюга на предмет их работоспособности, стоит воспользоваться рекомендацией, соответственно которой лучше нарисовать схемку подключения всех проводов, что и это не стало проблемой, когда нужно будет собрать утюг и привести в первоначальное состояние.

Ремонт термопредохранителя

Предварительно нужно отключить все провода от утюга, а уже потом начинать попытки рассмотреть термопредохранителя, что возможно только после разбора устройства.

Именно эта часть утюга виновата в половине и даже большей части тех случаев, когда утюг отказывается включаться и работать. Чтобы проверить именно эту часть на корректность работы, следует с двух сторон к нему подключить провода прозвонки: в случае того, если лампочка не загорается, то в неисправности виноват именно предохранитель. Выходом из этой ситуации может быть изъятие этого предохранителя и закорачивание в этой части электрической цепи. Это не должно служить поводом для волнения, ведь при наличии корректно работающего терморегулятора отсутствие предохранителя не может причинить опасность.

Ремонт регулятора температуры

Сначала можно попробовать снять внешнюю ручку температурного регулятора, поддевая ее, например, ножом и прилагая совсем незначительные усилия. Если это сделать не удается, то лучше сразу перейти к снятию корпуса прибора, развинчивая винты. Когда все винты будут откручены, можно будет рассмотреть все «внутренности» утюга и попробовать отыскать неисправность уже тут.

Теперь сам процесс проверки исправности регулятора температуры. Осуществить это проверку можно, устанавливая его в крайние положения. Если этого не удается сделать с достаточной легкостью, то можно попробовать сделать это с помощью плоскогубцев. Дальше следует с помощью прозвонки проверить, есть ли электрическая цепь: один конец прозвонки при этом подключается к одному из контактов, а другой – к другому. Потом нужно ставить регулятор в его крайние положения, и если в одном из положений лампочка загорается, то терморегулятор исправен, если нет, то стоит зачистить контакты. Сделать это можно, используя наждачную бумагу, или даже обыкновенную пилочку для ногтей.

Ремонт нагревательного элемента

Если все остальные элементы, проверенные ранее по схеме, описанной выше, исправны, то вина поломки утюга, к сожалению, именно в нагревательном элементе. Чаще всего нагревательный элемент весьма сложно изъять из утюга и, следовательно, заменить, что влияет и на финансовую составляющую ремонта. Тут мастерам рекомендуется отправлять утюг на утилизацию.

В этом случае перед тем, как избавиться от старого утюга, можно изъять у него исправный шнур, который может пригодиться в ремонте другой бытовой техники.

Другой ремонт

Конечно, ремонту могут подлежать и другие элементы утюга. Так в системе отпаривания, например, может образовываться накипь, но избавится от нее намного проще, чем от проблем, описанных выше. Но еще проще не допустить ее, пользуясь только дистиллированной или кипяченой водой.

Пришлось на днях разобрать и сделать ремонт утюга Tefal FV5176 Aqua Speed 175. На первый взгляд ничего сложного, если известно с чего начать разборку и самое главное где находятся защёлки. Утюг Tefal FV5176 поступил с диагнозом – лампочка горит, но не греет. Самое первое это конечно нужно прозвонить тен, но до него ещё нужно добраться.

Разборка и ремонт утюга Tefal FV5176

Начал разборку утюга с задней части, так как там были всё таки винты, три штуки. Но винты хитрые. Большая звёздочка. Две простые звёздочки и один не простой, а имелся ещё в звёздочке штырёк. Можно конечно штырёк сломать, но у меня есть два набора отвёрток специально на такие случаи. Отвёртки разного вида и разных форм и размеров.

В общем заднюю крышку снял и снова никаких винтов. Посмотрел, подёргал за провода и вынул шнур. Понятно. Он просто входит как вилка в розетку. Отсоединил датчик-лампочку.

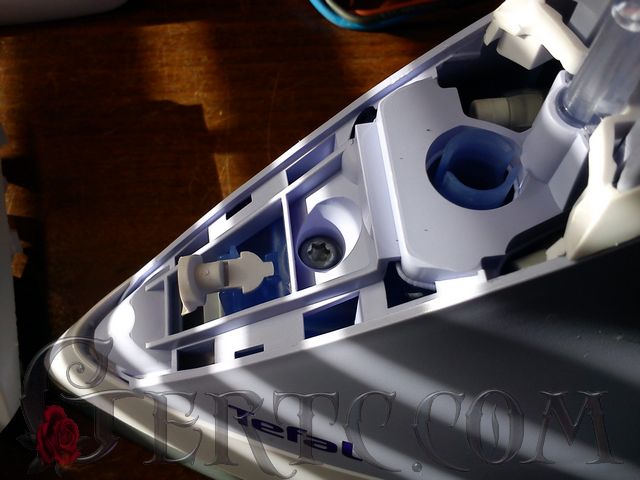

И стал думать как дальше разбирать утюг Tefal FV5176. Обычно современные утюги разбираются с носика. Вот и начал его поддевать маленькой отвёрткой. Не пошёл носик. Стал дергать парорегулятор. Он поддался и выдернулся. Дальше снова поддел носик утюга Tefal FV5176 и он тоже вышел с одной защёлки, а потом и все защёлки отстегнул.

Дальше проще как обычно, появился снова винт под звёздочку. Открутил его. Снял ручку утюга вместе с пароувлажнителем и снова появились винты, три штуки. Отвинтил их и наконец то добрался до терморегулятора утюга Tefal FV5176.

И теперь можно всё спокойно прозванивать.

Прозвонил тен, он целый, уже хорошо. Дальше прозвонил блок контактов терморегулятора утюга. Не звонится. Вот она и причина. Так как тен на 2300 ватт, то скорее всего утюг Aqua Speed 175 перегревали и контакты подгорели, или контакты в терморегуляторе не качественные, сами понимаете – Китай. Хотя и наша техника сейчас не качественная.

Почистил контакты терморегулятора наждачкой-нулёвкой и контакт появился. Собрал утюг навесом и включил на проверку. Нагрелся и отключился, затем когда остыл снова включился. После этого собрал утюг в обратной последовательности.

Вот и весь ремонт утюга Tefal FV5176.

Хорошо что тен не сгорел, а то бы ремонт был дорогой.
