Ремонт райзера своими руками

Бракованные райзеры и как вылечить райзер убийцу

На профильных форумах по майнингу большой резонанс начинает набирать тема с «Райзерами Убийцами» которые из-за схематической ошибки готовы в первые же секунды работы превратить вашу новую только-что с коробки видеокарточку в груду никому не нужных железок с вентиляторами. Как отмечается, подобная ошибка наблюдается на новых райзерах с тремя разъемами для подключения дополнительного питания.

«Райзеры убийцы» выглядят примерно так:

Более подробно описать ситуацию с бракованными райзерами взялся Мастер Йода — участник форума «Клуб ДНС». Он не только выявил проблему, из-за которой может уйти на покой не одна тысяча видеокарт, но и предложил вариант доработки райзеров.

И так всему виной оказался стабилизатор питания, а конкретнее его обвязка в лице резисторов R5 и R6, которые вместо положенных 3,3 Вольта на линию питания видеокарты подают 4,2 Вольта, что достаточно много и может сжечь сердце любой видеокарты — её GPU.

Что бы не выбрасывать уже купленные юсб райзеры, можно достаточно просто выпаять два резистора R5, R6 и соединить одну ногу стабилизатора напрямую с землей, как показано на рисунке ниже.

Можно сделать важный вывод из этой ситуации, что перед сборкой лучше перестраховаться и проверить мультиметром выдаваемые напряжения всех riser-ов, что бы не поплатиться сгоревшими видеокартами в будущем. Если у Вас нет мультиметра или вольтметра, лучше все таки не рисковать и проверить работу райзеров на старых видеокартах, которые будет не так жалко потерять, в том случае если Вам все таки попадутся райзеры убийцы.

Материал подготовлен на основе темы «Райзеры-убийцы» или доверяй, но проверяй» на форуме DNS.

Подпишись на наш Telegram канал @cryptoage и Вконтакте, узнавай новости про криптовалюты первым.

Общайся с криптоэнтузиастами и майнерами в Telegram чате @CryptoChat

Источник

Ремонт видео карт после рейзеров убиц

maxnn

Свой человек

Карты PowerColor Radeon RX570 RedDevil
Умерло 3 карты при включении. Все карты палёным не пахнут, не было ни дыма, ни запаха ни щелчков. Одна карта вообще не подаёт признаков жизни, даже вентиляторы не начинают крутиться, другие две при включении запускают вентиляторы на 100% и карта сама не стартует.

Если буду сдавать по гарнатии, то они у меня зависнут на 50-60 дней(брал как Юр лицо).

Если их сдавать на ремонт, то какой уровень сложности этот ремонт? Как я понял ситуация типовая. Сколько обычно стоит такой ремонт? И что они там ремонтируют? Может просто предохранитель на плате меняют?

Джони

Бывалый

Hianis

Свой человек

Карты PowerColor Radeon RX570 RedDevil
Умерло 3 карты при включении. Все карты палёным не пахнут, не было ни дыма, ни запаха ни щелчков. Одна карта вообще не подаёт признаков жизни, даже вентиляторы не начинают крутиться, другие две при включении запускают вентиляторы на 100% и карта сама не стартует.

Если буду сдавать по гарнатии, то они у меня зависнут на 50-60 дней(брал как Юр лицо).

Если их сдавать на ремонт, то какой уровень сложности этот ремонт? Как я понял ситуация типовая. Сколько обычно стоит такой ремонт? И что они там ремонтируют? Может просто предохранитель на плате меняют?

Источник

m134’s блог

Сделай райзер сам

Запись опубликована m134 · 30 июл 2012, 15:00

12 386 просмотров

Для изготовления нам понадобятся:

— 40-контактный IDE-шлейф или 34-контактный FDD-шлейф

— мертвая материнская плата с целым разъемом PCI-E либо AGP

— кусок текстолита, фольгированного с обоих сторон, толщиной 1,6 мм и размерами примерно 21 x 21 мм

— паяльник с тонким жалом

— и как обычно прямые руки 🙂

Для начала готовим шлейф. Отрезаем разъемы ножницами с двух сторон. В случае с FDD-шлейфом разгибаем в правильном положении переплетенный участок. Далее отсчитываем половину контактов и разъединяем шлейф на две полоски. Аккуратно ложим их друг на друга и прихватываем изолентой в нескольких местах. Зачищаем контакты с обоих сторон. Я делал это ножом. Главное приловчиться.

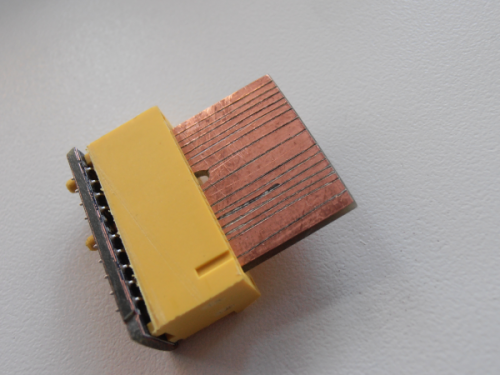

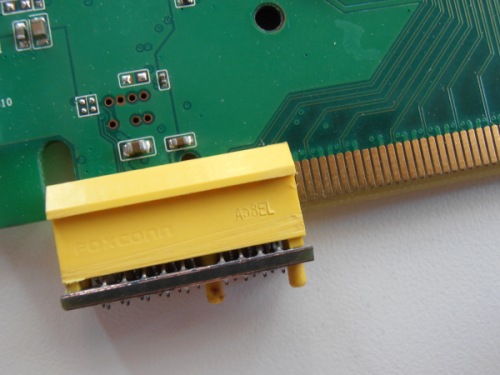

Разъем на материнской плате может быть PCI-E x1, x4, x8 и x16. Подойдет любой. Засверливаем его по углам, просовываем пилку лобзика и выпиливаем. Потом проходим по бокам напильником, чтобы никакие медные слои не касались друг друга. В случае с x16 обработка данной части завершена, в других случаях надо удалить перегородку, чтобы она не мешала установке видеокарты. Для этого лучше всего использовать нож, кончик которого предварительно нагреть до красна, чтобы вырезать стенку.

В случае AGP выпиливаем разъем и оставляем место с ключом. С одной стороны должно быть 7 контактов, с другой 11.

Текстолит я не могу вымерить точно. Рекомендую вырезать с запасом, а потом по примерке выбирать напильником чтобы плотно входил в разъем PCI-E x1 и не болтался.

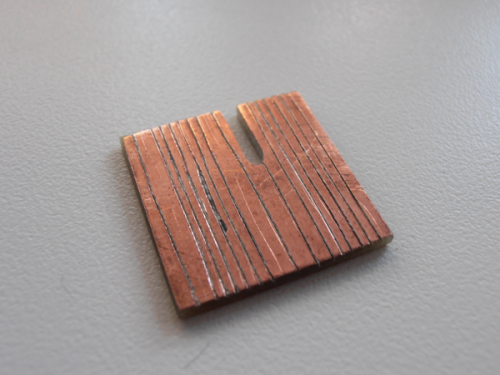

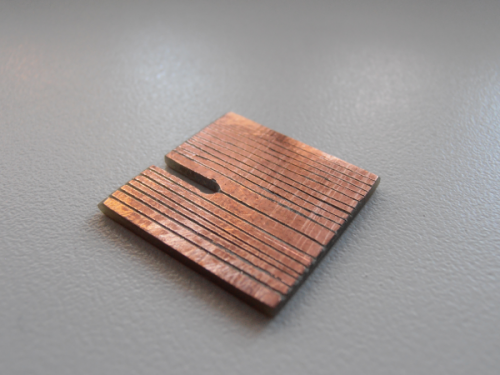

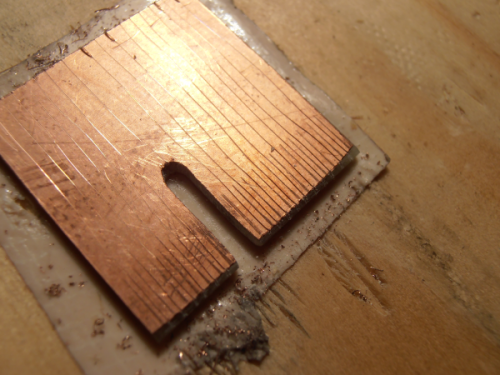

Разделение дорожек на текстолите. Вставьте пару раз полученный кусок текстолита в разъем. Будут видны контактные следы. Берем тонкий острый нож и аккуратно проводим линии между контактных следов. Несколько раз, усиливая прижим, пока дорожки не разъединятся. Силовых дорожек, таких как +12В и +3.3В, несколько. Объединены по две-три. Поэтому их разрезать между собой не надо. Проверяем все на КЗ мультиметром.

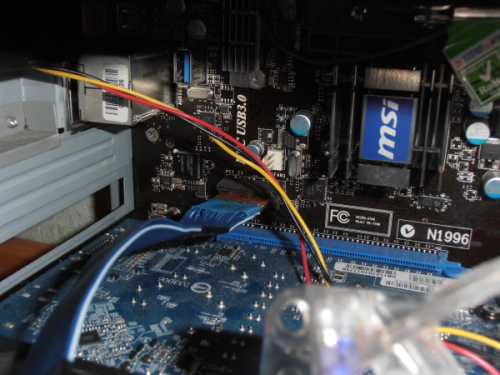

Не перепутав провода спаиваем один конец с другим. В случае с FDD-шлейфом, где всего 34 контакта, т.е. не хватает двух, можно не соединять две любые земли (GND) (рекомендую не соединять две крайние).

По окончании работы не забудьте протереть контактную площадку спиртом!

Источник

Что такое райзер для видеокарты и как выбрать качественный

Майнинг или добыча криптовалюты в 2021 получили особую популярность, благодаря быстро растущему курсу Bitcoin, Ethereum и многих других альткоинов. Одним из лучших способов открывать блоки и зарабатывать на этом является – ферма или риг. Она состоит из блока питания, материнской платы, нескольких видеокарт и обязательно райзера PCI-e. Последний является специфическим оборудованием, незнакомым обычному владельцу компьютеров, поэтому мы расскажем о нём более подробно в этом материале.

Содержание

Что такое райзер для видеокарты

По-английски он называется Riser, а изначальное его основное предназначение – удлинить слот PCI-Express. Но так было только на заре майнинга, когда ещё не особо задумывались об особенностях сборки ригов и всего, что с этим связано. Сейчас же райзер для видеокарты помогает материнской плате «обслуживать» несколько мощных адаптеров.

Современный райзер видеокарты снабжается дополнительным разъёмом питания, снимая нагрузку с матплаты, так как электричество поступает напрямую с блока. Это одновременно позволяет подключать несколько GPU, и каждого обеспечивать достаточным объёмом электроэнергии, не перегружая материнскую плату. При этом весь поток передаваемой информации идёт через порт USB 3.0.

Дополнительным преимуществом использования райзера для видеокарт является охлаждение. Он позволяет выносить GPU на расстояние от материнской платы, и располагать их таким образом, чтобы вентиляторы могли свободно забирать воздух и охлаждать чипы памяти с ядром. В этом случае оборудование проработает значительно дольше и снизится вероятность проблем со стабильностью.

Что такое райзер с дополнительным питанием и какие бывают

Современные видеокарты стали более энергоэффективными, но при этим итоговое их потребление возросло. Особенно это касается старших моделей Nvidia:

Естественно, что с единственного разъёма PCI-express они не могут этого получить, так как он рассчитан всего на 75 Вт. Поэтому в них предусмотрены дополнительные порты для подключения питания. Но энергии никогда не бывает слишком много, поэтому сами райзеры PCI-e тоже снабжаются доппитанием следующих видов:

В некоторых случаях может использоваться 1 порт, либо и вовсе все 3 сразу.

Райзер с Molex

Долговечные, доставляют меньше электричества, чем 6-pin, но больше Sata. Считают средним вариантом, которые можно использовать на ферме и быть уверенным, что всё будет работать нормально. Важно периодически проверять исправность кабеля, слота и штекера, так как постоянная нагрузка приводит к перегреву, что может вызвать прогар. Распиновка следующая:

Райзер с Sata

Самый нежелательный вариант для использования на ферме по добыче криптовалюты. Здесь очень тонкие разъёмы, неспособные передавать большие токи и выдерживать постоянную нагрузку. Провода коннектятся с разъёмом лишь по небольшой площади, что обязательно приведёт к прогару спустя непродолжительное время. В этом сопротивление возрастает и это может стать причиной короткого замыкания и даже пожара.

Райзер с 6-pin

Лучший вариант в 2021 для GPU среднего класса, обеспечивающий наибольший ток и обладающий самым долгим сроком службы. Благодаря большой толщине проводов и площади контактов, вероятность прогара минимальна. 3 провода +12 В распределяют нагрузку между собой и снижают нагрев. Это позволяет использоваться такой удлинитель на протяжении длительного времени и не сталкиваться с проблемами. К тому же, повышают безопасность и плавкие предохранители, которые чаще всего встречаются в устройствах с таким питанием.

Райзер с 8-pin

Для владельцев мощных видеоадаптеров – это единственный подходящий вариант. Только он способен обеспечить достаточно питания для поддержания стабильности и максимальной эффективности в добыче криптовалюты.

Комбинированный райзер

В большинстве случаев снабжаются лучшей схемотехникой, могут быть оборудованы светодиодами для контроля и дополнительными плюсами. Здесь присутствуют сразу 3 разъёма питания, что делает их универсальными. Но обязательно нужно смотреть на компоновку, так как боковые слоты могут быть вертикальными и горизонтальными.

Во втором случае подключение кабелей будет затруднено самим GPU и его системой охлаждения.

Распиновка PCI-e в райзере

Даже при современных мощностях видеоадаптеров для майнинга, достаточно скорости, которую выдаёт версия PCI-express 1x. Всё, что выходит за границы, х4, х8, х16 служит для более быстрой обработки данных, что не задействуется при добыче криптовалюты.

Схематическая распиновка PCI с 36 контактами или 18 парами:

Натуральная PCI-e распиновка с лицевой и обратной стороны:

В самом райзере будет стоять современный слот х16, хотя задействованными останутся только указанные выше контакты из PCI-e x1 pinout. Поэтому на материнской плате можно использовать первые версии PCI express, которые будут передавать свои максимально возможные 76 Вт. Всё основное будет идти через доппитание 6/8 пин или Molex.

Передача данных

Видеокарте нужно обмениваться информацией с материнской платой, для чего сейчас могут применяться 2 способа:

Шлейфовый райзер для видеокарты – что это

Передача данных в нём происходит через плоский, широкий шлейф. Чтобы обеспечить защиту от электромагнитных помех некоторые производители предусматривают экранирование. В этом случае провода находятся в риббонизированном кожухе, который не пропускает сигналы извне, которые могут повредить скорости передачи данных. Также может присутствовать и дополнительная защита, например:

Благодаря снижению затухания сигнала, становится возможным увеличивать длину райзера вплоть до 60 см.

К минусам такого варианта стоит отнести сам шлейф. Его ширина достигает 5,5 см, и он становится преградой для воздушных потоков. Снижается степень охлаждения, GPU становится тяжелее работать, может раньше выйти из строя, или выдавать не 100% эффективности. Но при этом он стоит дешевле следующего типа, хотя сейчас практически исчезли из продажи.

USB 3.0 райзер – что это

В этом случае вся информация идёт через более современный разъём со скорость передачи до 5 Гбит/сек. Всегда состоят из 3 элементов:

• Плата-переходник с PCI-e x1 разъема видеокарты на материнской плате на USB 0.
• Кабель USB male-male.
• Райзер-плата.

При покупке такого типа riser необходимо смотреть на толщину кабеля. Только толстые варианты могут обеспечить высокую стабильную передачу данных, так как в тонкий невозможно вместить всё необходимое экранирование. Пример:

Как подключить райзер

На первый взгляд, процедура простая, но в ней есть несколько важных моментов.

• Установить переходник с PCI-e на USB. На этом этапе некоторые умудряются перепутать стороны, из-за чего не просто PCI e x1 не видит видеокарту, а этот слот полностью выгорает. Если в этот момент GPU уже вставлен, то и он тоже будет уничтожен, поэтому мы и рекомендуем оставлять этот шаг на самый конец.
• Соединить его через USB с райзер. Невозможно ошибиться.
• Установить GPU в плату. Вероятность промахнуться минимальна.
• Подключить питание к райзеру. Нежелательно использование переходников, если вы не уверены в их надёжности. В противном случае можно столкнуться с коротким замыканием и повреждением всех своих устройств.

Плата не видит видеокарту через райзер

Причин такой проблемы может быть множество, и далеко не все из них можно устранить. Если компьютер не видит видеокарту через райзер, то стоит сделать следующее:

• Вставить GPU напрямую в матплату и проверить работоспособность. Если всё функционирует, то купите новый riser.
• Поменять слот PCI на материнской плате. В некоторых случаях один может отвалиться, а другой останется работоспособным.
• Попробовать другой riser.

В большинстве случаев всё сведётся к замене райзера, потому что их ремонт не имеет смысла, если только вы сами не умеете паять и готовы потратить прилично времени на изучение электрических схем.

Как убедиться в качестве riser

• Дополнительное питание идёт через Molex или 6-пин.
• Проверить уровень выполнения пайки и произвести обмеры (при наличии таких навыков).
• Установлены конденсаторы повышенной ёмкости.
• Есть предохранители на самой плате.
• Кабель USB экранированного типа.
• Протестировать работу с дешёвым GPU, который не жалко.

Дополнительно отметим, что райзер – это связующее звено, от которого зависит многое. Поэтому не стоит попадаться на дешёвые предложения в китайских или местных магазинах. Качественный riser будет стоит от 5$:

Выше мы расписали, какие бывают варианты и в чём отличия между ними. От себя можем порекомендовать следующие варианты:

• 006C синий 6-пин;
• 008 6-пин и 008s со стабилизатором US1030;
• 009s-x и 009s-x.

Периодически появляются новые модели, но сначала нужно дождаться появления обзоров в сети, и лишь потом заказывать их себе. Это позволит заранее знать о потенциальных проблемах, и не повредить своё оборудование.
