Регулировка фар гранд старекс своими руками

Hyundai Starex (2015 год). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Источник

Регулировка фар Hyundai H-1

На Hyundai H-1/Starex регулировка фар — важная процедура, с которой не раз столкнется каждый владелец этого авто. Правильно настроенные приборы позволят обезопасить себя от случайных столкновений с ослепшими от света водителями, двигающимися по встречной полосе.

Услуги автосервиса

Каждый раз после установки новой фары, лампы или каких-либо ремонтных работ, связанных с осветительными приборами специалисты рекомендуют провести регулировку. Стоимость работы механиков автосервиса окажется в пределах 15-20 долларов. Что не смущает рядового владельца Hyundai H-1 (Starex), желающего получить гарантированно качественную настройку.

Методы регулировки напрямую зависит от личных наработок и предпочтений специалистов. Единственное, что остается неизменным – необходимость в симуляции нагрузки внутри автомобиля и других процедур по подготовке автомобиля к дороге.

Регулировка фар без посторонней помощи

Несмотря на то, что цена на услуги автосервиса не так уж и велика, многие владельцы стараются самостоятельно проводить настройку фар. Таким образом, они ближе знакомятся с любимым транспортным средством и получают бесценный опыт, который наверняка понадобится на дороге.

Насколько практично решение регулировки без помощи специалиста? Однозначно не скажешь. Все зависит от внимательности владельца, совершающего настройку. Если он соблюдает все рекомендации и правила, изложенные более опытными автолюбителями или же самим производителем, то наверняка добьется успеха.

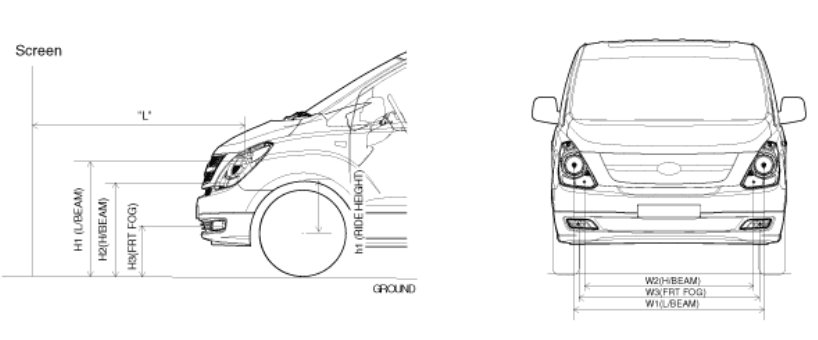

Узнать о подробностях регулировки фар Hyundai H-1 (Starex) можно из инструкции и других информационных материалов, описывающих работу на других автомобилях. Ниже представлена инструкция для регулировки от производителя:

Источник

Регулировка света фар Хендай Старекс

Свет фар, особенно в ночное время суток, неотъемлемая часть безопасности движения. Но, бывает так, что требуется корректировка пучков света, а точнее их направления. Многие владельцы Хендай Старекс предпочитают проделать такую операцию самостоятельно, но не многие знают, как это сделать. Эта статья поможет разобраться, как проводится регулировка света фар, а также расскажет о некоторых нюансах и тонкостях процесса.

Видео

Видеоматериал наглядно покажет процесс регулировки пучка света фар, а также расскажет, как правильно проводится процесс

Свет на дороге и безопасность

Свет фар является, в первую очередь, безопасностью при совершении дорожного движения. Так, он необходим для создания видимости на дороге, обозначения машины для пешеходов, но при этом световые лучи не должны слепить едущий на встречу автомобиль. Для этого каждый автолюбитель должен проводить корректировку световых пучков.

Процесс регулировки

Многие автолюбители не знают, как делается регулировка фар на Хендай Старекс, и обращаются в автосервис, где это стоит не так и дешево. Но, данный процесс можно провести в домашних условиях, при минимальном количестве необходимых материалов и инструментов.

Так, для совершения процесса понадобится гараж или просто ровная стена, мел и немного времени. По сути, весь процесс можно провести за полчаса, если вовсе не спешить. Для тех, кто не хочет мучиться с рисованием линий, продаются специальные брезентовые экраны с уже начерченными линиями. Обжившись всем необходимым можно преступить непосредственно к выполнению процесса.

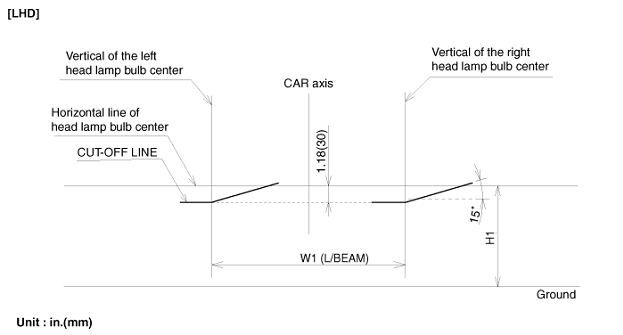

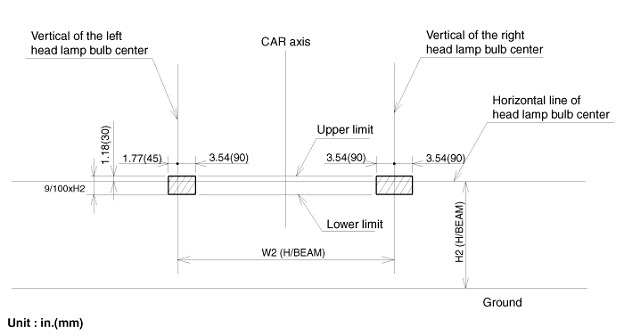

Для начала необходимо начертить линии на стене согласно схемы приведенной ниже:

Следующим этапом, находим регуляторы световых пусков. Расположены эти инструменты сзади блок-фары со стороны моторного отсека.

Для автомобилей с кузовом:

• Регулятор горизонтальной плоскости светового пучка
• Регулятор вертикальной плоскости светового пучка
• Для транспортных средств с кузовом хэтчбек:
• Регулятор по вертикали плоскости светового пучка
• Регулятор по горизонтали плоскости светового пучка

Для того чтобы производить манипуляции понадобится крестообразная отвертка. Так, приводя в движения регуляторы, проводится корректировка световых пучков фар. Расстояние автомобиля от стены или экрана должно составлять пять метров. Этот показатель обязательным, поскольку именно в этом случае, регулировка будет считаться верной.

Вывод

Провести регулировку пучков света фар на Хендай Старекс достаточно просто, и каждый автомобилист способен справиться с этим несложным заданием самостоятельно в течение получаса.

Источник

Регулировка фар головного света Гранд Старекса

H-1 Grand Starex. FAQ-ЧаВо. Клуб любителей микроавтобусов и минивэнов

Регулировка фар головного света Гранд Старекса ⇐ H-1 Grand Starex. FAQ-ЧаВо

Сообщение uragobelkov » 18 окт 2010, 06:24

Серьезно подумываю об установке ксенона на Гранд Старекс к зиме, нашел вот такой комплетк.

Комплект универсальный и фару портить на надо.
Может поставить?

Друзья запоминаем раз и на всегда.

Дальний и ближний регулируется одновременно, одними и теми же болтами.

Если ваш дальний светит как ближний или еще ниже, то ваши лампы ближнего H7 установлены не правильно, перекошены, а именно один из лепестков не зашел в зацепление.
Необходимо развернуть лампу в соответствии с прорезями и плотно вставить до конца.

Когда все сделаете правильно, луч.

Здравствуйте
Возможно где-то обсуждалось подобное, но я лично не нашел и решил вывести в отдельную тему
Если не правильно сделал, просьба исправить и перенести тему куда следует.

Вообщем столкнулся я со следующей проблемой
Фару у нас большие и шанс поймать ими камешек на дороге тоже не маленький
в связи с ценой и редкостью моих хрустальных фар — у меня рестайлинг 2001 г.в
решил найти защиту.

Источник

Hyundai H-1 (2015 год). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
