Заправка картриджа HP Laserjet p1102 (картридж CE285A).

Вам нужна заправка картриджа hp laserjet p1102 ? Тогда вы по адресу ;-). Заправка данных моделей будет представлена на примере картриджа HP36A, так как все остальные модели абсолютно идентичны по конструкции. Кстати на сленге сервисных инженеров любой из этих картриджей называется «пистолет». Такое название он получил из-за особенности, которую вы заметите при разборке, своей конструкции. Итак, начнем!

На боковой стороне есть пружинка, которая помогает шторке, прикрывающей фотобарабан от света и механических повреждений, закрываться автоматически. Верхний конец пружинки необходимо завести (направление движения указано красной стрелкой) за небольшой пластиковый бортик (зеленая стрелка указывает на бортик).

Заправка картриджа hp 1102, выглядеть будет следующим образом:

Затем открутите один единственный шуруп на боковине.

Аккуратно снимите боковину (для этого можно воспользоваться плоской отверткой).

После проделанных действий, выглядеть это будет так:

Теперь нужно разъединить половины картриджа. Возьмитесь одной рукой за одну половину, ну а другой, конечно же, за другую. И потяните их в противоположные стороны (направления движений указаны стрелками).

Отлично! Теперь у вас две половины картриджа. Берем ту, что с фотоэлементом.

Аккуратно снимите фотобарабан, не повредив его светочувствительную поверхность. Очистите его сухой салфеткой и отложите в сторону, накрыв чем-нибудь, чтобы на него не попадал свет (это может испортить его). Затем снимите вал заряда — его также нужно очистить от налета (если картридж оригинальный, то можно воспользоваться обезжиривателем или спиртом).

Теперь снимите ракель открутив два шурупа по бокам. И очистите содержимое бункера отработки.

Установите обратно ракель, предварительно нанеся на него немного талька.

Соберите все в исходное состояние, установив вал заряда и фотобарабан (фотобарабан так же нужно защищать от попадания света). С этой половиной мы закончили, теперь возьмите другую. На боковой стороне открутите шуруп (не перепутайте боковины).

Теперь снимаем эту боковину, придерживая внутренюю втулку (обратите внимание на фотографию — как должна выглядеть боковина).

Снимите магнитный вал.

Вытащите из оболочки магнитного вала сердцевину. Очистите оболочку от тонера используя обезжириватель, если картридж оригинальный. Если картридж совместимый, то чистить магнитный вал следует сухой салфеткой и только, иначе, скорее всего, вы испортите его поверхность, что приведет к дефектам при печати (в этом случае необходимо заменить данную комплектующую). Шестеренку тоже почистите, если она в тоноре.

Возьмите сам бункер и снимите дозирующее лезвие, открутив два шурупа по бокам

Заправка картриджа hp ce285a приступаем к завершавшему этапу. Очистите бункер от остатков тонера и засыпьте новый. Перед установкой обратно, очень тщательно очистите дозирующее лезвие от нагара с обезжиривателем или спиртом (после очистки оно должно быть абсолютно сухим). Часто, картридж печатает бледно или с дефектами именно из-за нагара на дозаторе, а не по причине изношенности фотовала. Соберите все обратно. Картридж готов к эксплуатации!)

Статья про заправку самого проблематичного картриджа: З аправка картриджа Samsung ML 2160

Наши контакты:

+7 (812) 716-00-93

Источник

СКОЛЬКО СТОИТ ЗАПРАВКА КАРТРИДЖЕЙ?

ПОДРОБНЫЙ ПРАЙС-ЛИСТ

Заправка картриджей и ремонт оргтехники

Как заправить картридж HP CE285A? Подробная инструкция!

Официальная цена картриджа HP CE285A превышает 50% стоимости новых принтеров, предназначенных для данного расходника. Это серьезный аргумент в пользу того, чтобы задаться вопросом об его заправке, как за счет собственных сил, так и посредством специализированного сервисного центра Miraxprint, поскольку в обоих случаях уровень экономии будет достигать немыслимых масштабов.

Посчитайте сами! За картридж CE285A официальные ритейлеры в Москве просят около 5500 руб., при этом, наши мастера смогут произвести рециклинг детали всего за 300-400 руб. Однако тем пользователям, которые хотят сэкономить еще больше, мы предлагаем ознакомиться с подробной инструкцией и разобраться в том, как заправить картридж HP CE285A своими руками.

На заметку! Картридж CE285A совместим с печатающими устройствами HP LaserJet P1102 / 1102w / M1132 / M1212 / M1214 / M1217 / M1210ser.

Список необходимых инструментов для заправки HP CE285A

Чтобы восстановить работу вышеупомянутого нами картриджа, вам потребуется стандартный набор инструментов и расходных материалов:

1. Отвертки с прямым и крестообразным шлицем.
2. Острогубцы или среднего размера пинцет.
3. Смазочное машинное масло.
4. Чистящее средство для вала первичного заряда (ВПЗ).
5. Совместимый тонер и чип, последний – в случае необходимости. Более подробную информацию об обнулении или замене защитной микросхемы можно найти, перейдя по ссылке.

Подробная инструкция по заправке HP CE285A

Этап №1. С правой стороны картриджа открутите шуруп, сняв потом соответствующую крышку. Внимание! Проследите за тем, чтобы не потерять пружины с обеих сторон конструкции расходника. Аккуратно демонтируйте их с помощью острогубцев или пинцета.

Этап №2. Выдвиньте элемент детали фотобарабана в левую сторону и разделите картридж на две половины. Достаньте барабан из бункера отходов, осторожно поддев за шестеренку. Снимите вал первичного заряда (ВПЗ) и обработайте его специальным чистящим средством.

Этап №3. Демонтируйте ракель, открутив два шурупа, а затем очистите его от мусора. Поставьте новый либо отполированный ракель обратно и не забудьте нанести тонкий слой смазочного материала.

Этап №4. Установите обработанный чистящим средством ВПЗ и нанесите смазку на опорную ось вала, а потом вставьте фотобарабан на место, как продемонстрировано на картинке.

Этап №5. Открутив справа пару шурупов, снимите крышку отсека тонера, под ней достаньте пластмассовые шестеренки. С обратной стороны также открутите один винтик.

Этап №6. Аккуратно демонтируйте магнитный вал. Открутите два шурупа и снимите лезвие-дозиметр. Тщательно уберите остатки тонерного порошка в указанном на скрине месте!

Этап №7. Заправьте соответствующий отсек картриджа HP CE285A совместимым тонером. Закрутите левую крышку расходника винтиком. Таким же образом установите дозирующее лезвие.

Этап №8. Вставьте магнитный вал, проверните его, пока не почувствуете щелчок. Монтируйте шестерни и прикрутите крышку.

Этап №9. Задвиньте бункер для отработанного красящего порошка в бокс для тонера. Закрепите пружины.

Этап №10. Поместите специальную пружинку на боковую крышечку. Приподняв пружинистый элемент затвора, установите деталь корпуса и закрепите ее шурупом. Если существует необходимость замены чипа – произведите обнуление микросхемы.

На этом инструкция по заправке картриджа CE285A подошла к концу. К слову, чтобы повторить вышеуказанный алгоритм действий, пользователю желательно иметь хотя бы минимальный опыт в обслуживании оргтехники, потому как процедура сборки и разборки расходника требует достаточной концентрации внимания со стороны мастера.

Заправить HP CE285A своими руками или обратиться за помощью в сервисный центр Miraxprint?

Самостоятельная заправка картриджа CE285A влечет за собой перечень рисков и подводных камней, которые на первый взгляд никто не замечает. К ним стоит отнести:

1. отсутствие гарантии работоспособности расходника после его рециклига;
2. траты, связанные с покупкой тонера, специальных чистящих средств и защитных чипов;
3. потраченное время и нервы.

Отсюда возникает вопрос, стоит ли овчинка выделки, если HP CE285A можно отдать специалистам Miraxprint? Стоимость заправки данного картриджа в нашем сервисном центре обойдется в 300-400 руб., что почти в 20 раз дешевле покупки нового расходника. А выгодные условия оплаты, доставки совместно с возможностью вызова мастера на указанный адрес позволит Вам, не выходя из офиса или дома, сэкономить приличную сумму денежных средств, времени и нервных клеток!

Вы все еще не знаете, как заправить картридж HP CE285A? Обратитесь к нам за помощью, придя в офис или позвонив по указанным в шапке сайта номерам телефонов, чтобы получить квалифицированную консультацию от профессионалов!

Источник

Заправка картриджа HP CE285A

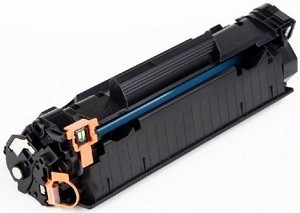

Картридж с HP CE285A совместим с устройствами LaserJet Pro M1132 / M1212nf / M1217nfw / M1214nfh / P1102 / P1102w. Он рассчитан для печати 1600 стандартных страниц, в нем установлен электронный чип, фиксирующий количество отпечатанных страниц и препятствующий заправке. При перезаправке его необходимо менять на универсальную модификацию, которая позволяет отключить встроенную защиту.

Процедура заправки этой модели картриджа похожа на многие другие аналоги и выглядит следующим образом.

Повернуть картридж рукояткой к себе. Выкрутить болт, что с правой стороны. Снять крышку-заглушку, при этом надо соблюдать аккуратность, чтобы не утерять пружину, ее лучше снять вместе с заглушкой.

Оттянуть при помощи пассатижей растягивающие пружины.

Сместить верхнюю часть корпуса относительно нижней части влево и разделить обе половины.

Вынуть фоторецептор, легонько проворачивая его вокруг оси и одновременно приподнимая из корпуса.

Следом вынуть вал первичного заряда (далее ВПЗ), можно сразу же протереть его чистой тряпкой, которую надо немного смочить водой.

Вывинтить оба фиксирующих болта чистящего лезвия (ракели).

Удалить отработанный тонер из бункера, для этого лучше использовать специальный пылесос с фильтром для улавливания даже мельчайших частиц тонера. Здесь следует обратить особенное внимание на состояние ракели, т. к. мельчайшие дефекты на поверхности приведут впоследствии к самопроизвольному просыпанию порошка расходного материала и дефектам печати.

Рекомендуется перед сборкой ракель посыпать тальком или тонером, той же марки, что впоследствии будет заправляться в этот картридж. После подобной смазки, препятствующей появлению царапин на фоторецепторе и ракели при первом же прокручивании, надо вернуть на место оба фиксирующих винта ракели.

Установить на место предварительно очищенный ВПЗ. На его ось необходимо нанести небольшой слой токопроводящей смазки. Сделать это удобно ватной палочкой.

Помимо этого такую же смазку надо нанести еще и на поверхность металлической оси барабана.

Теперь можно устанавливать обратно в корпус фоторецептор. Если экземпляр, использованный ранее, имеет видимые дефекты, то его меняют на новый барабан, той же модели.

Первая половина картриджа готова к эксплуатации. Можно пока оставить ее в стороне и приступать к обслуживанию второй части.

На второй половине надо вывинтить оба фиксирующих болта и снять крышку.

Снять все шестерни, оставив только самую большую.

Открутить крепежный винт с противоположной стороны.

Снять магнитный ролик, при этом следует быть осторожным с втулками, т. к. они очень хрупкие.

Снять дозирующее лезвие, предварительно открутив два фиксирующих винта.

Удалить остатки тонера из бункера, что лучше также делать при помощи пылесоса. При необходимости надо очистить магнитные уплотнительные ролики и уплотнение для дозирующего лезвия.

Засыпать бункер тонером, подходящим для данной модели картриджа.

При сборке указанную на рисунке заглушку можно удалить.

Установить левую крышку сбоку и завернуть крепежный винт. Следует обратить свое внимание, чтобы правильно был установлен пластмассовый контакт.

Вернуть на место дозирующее лезвие и оба фиксирующих винта.

Магнитный ролик следует устанавливать черной втулкой вперед. В процессе установки его надо проворачивать до тех пор, пока он не попадет в нужные пазы.

Вернуть на свои места все шестеренки. Обязательно проверить целостность всех зубьев, если есть повреждения, то такую шестеренку лучше заменить.

Вернуть на свои места крышку и крепежные винты.

Теперь можно соединить обе собранные половинки картриджа. Надо следить, чтобы стержни легко входили в отверстия.

Следует проверить положение пружин, они должны стоять ровно.

Далее надо установить заглушку барабана.

Пружина должна прижать защитную шторку к барабану. Дополнительно крышку надо прижать крепежным винтом.

Поменять заводской чип на прошитый экземпляр.

Теперь можно устанавливать картридж и проверять его работу.
