Изготовление пылесоса для сюжетно-ролевых игр.
Галина Гадюкина
Изготовление пылесоса для сюжетно-ролевых игр.
Уважаемые коллеги, предлагаю вашему вниманию небольшой мастер-класс по изготовлению пылесоса, для сюжетно-ролевых игр. Для этого, вам понадобится немного фантазии, бросовый материал и умелые руки, как ваши,так и вашего мужа или родителей.

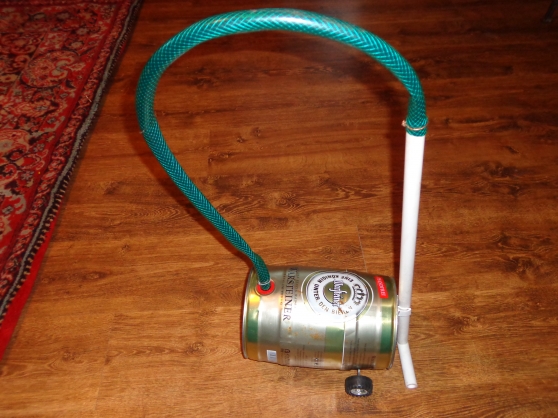

Из бочонка, кусочка шланга и водопроводных трубочек формируем пылесос.

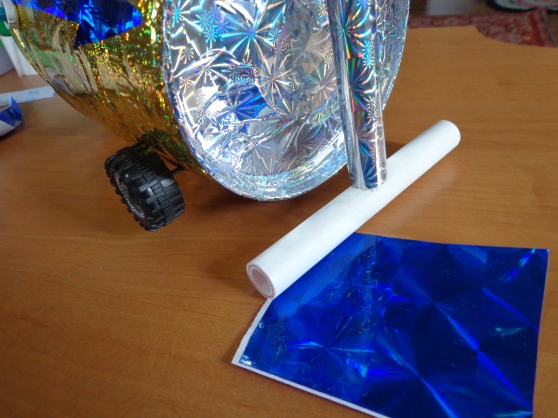

Обклеиваем его самоклеющейся плёнкой.

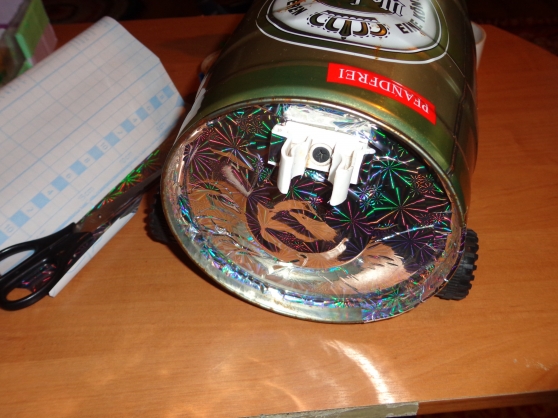

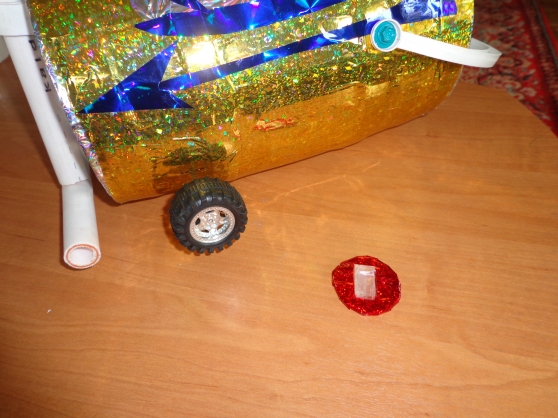

Прикручиваем держатель для трубки с помощью шурупа. Делаем отверстия для колёс. Вставляем в них небольшой отрезок твёрдой проволки. На концы одеваем колёсики от сломанной детской машинки.

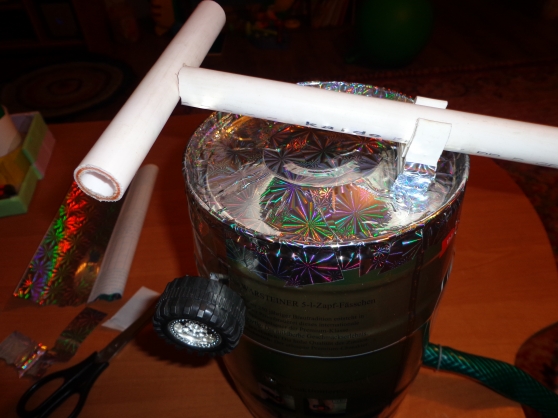

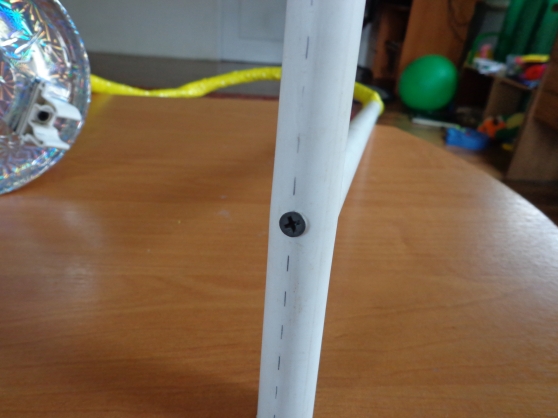

В конец трубки нужно вбить кусочек досточки, выстроганный по размеру. Излишки отпилить. Можно использовать винную пробку. Затем прикрутить перпендикулярно короткую трубочку.

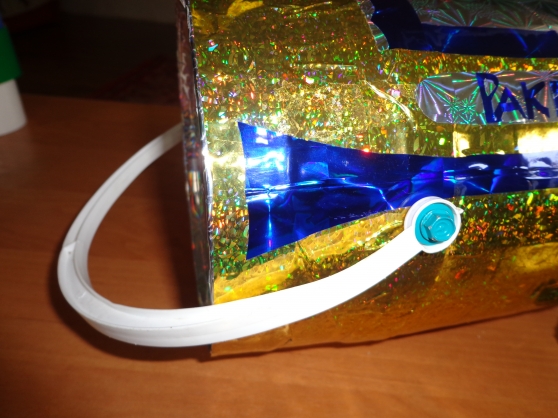

Ручка от ведёрка. Тоже на шурупах.

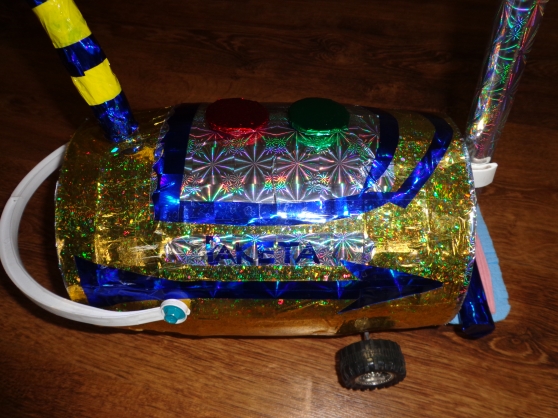

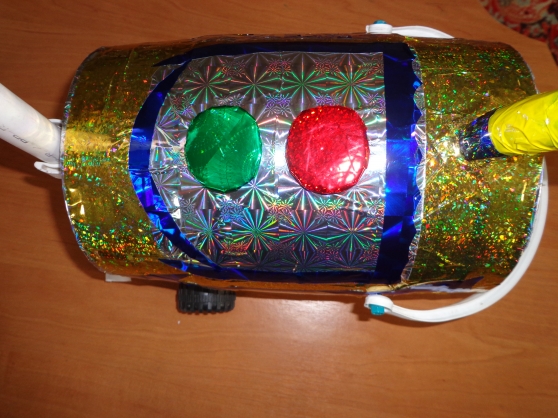

Украшаем кнопками ВКЛ и ВЫКЛ.

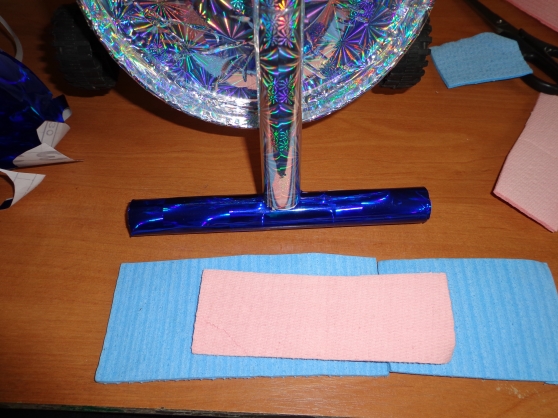

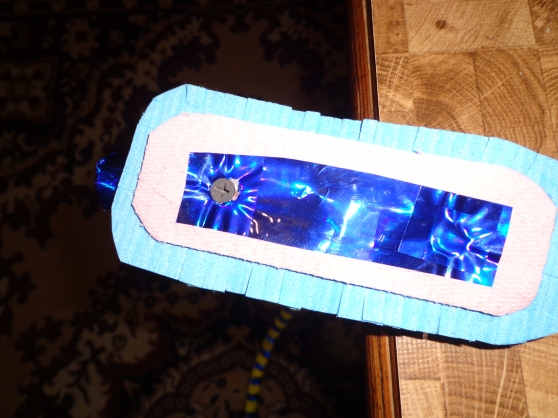

Вырезаем щётку из ветоши для мытья посуды. Моя щётка из трёх слоёв склеенных между собой. Закрепляем шурупами к трубке. Шурупы заклеиваем.
Для оклейки шланга использую цветной скойч и полоски синей самоклейки.

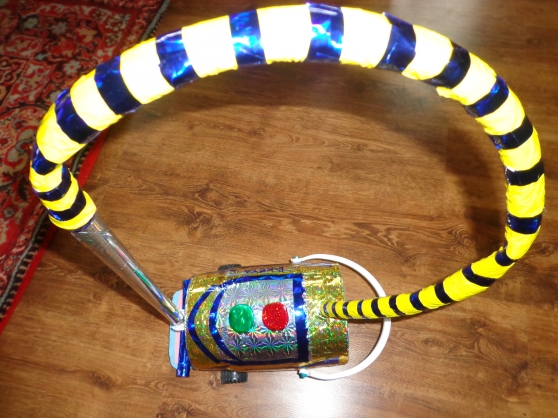

Вот и всё, пылесос готов.
Спасибо за внимание!
Атрибуты для сюжетно-ролевых игр из универсальных салфеток Много идей видела на сайте по изготовлению атрибутов для сюжетно-ролевых игр. Решила тоже пополнить развивающую среду в группе. Вот, что.
Атрибуты для сюжетно-ролевых игр «Магазин», «Дочки-матери» Здравствуйте, уважаемые коллеги! Хочу поделиться с вами новыми идеями в изготовлении пособий для сюжетно — ролевых игр. Я уже выставляла.
Источник
Как сделать пылесос своими руками
Для этого нам достаточно самого обычного хлама, который найдётся в любой квартире: сломанной техники, электроники, проводов, обрезок трубок, шлангов и прочего «мусора», который вы пожалели выбросить. Всё это нам пригодится, чтобы изготовить пылесос из бутылки своими руками. Рассмотрим поэтапно, как это сделать.
Что для этого нужно
В первую очередь, необходимо раздобыть где-нибудь небольшой рабочий электромоторчик. Без него всё остальное так и останется бесполезным хламом.
Техника часто выходит из строя по причине поломки какой-нибудь одной детали, а всё остальное остаётся исправным. Поэтому можно, например, позаимствовать моторчик и другие нужные нам детали из своего старого кассетного магнитофона, проигрывателя, музыкального центра или детской игрушки.
Чтобы изготовить пылесос своими руками, необходимо подготовить следующие детали:
- Пластиковую бутылку подходящего размера.
- Электромотор.
- Выключатель с проводами.
- Блок питания или батарейки.
- Разъём для блока питания.
- Гибкий шланг или трубку.
Инструменты и расходные материалы:
- Канцелярский нож.
- Паяльник.
- Припой.
- Термоклей.
- Ножницы.
- Жестяная банка или флакон.
- Маркер.
- Линейка.
- Канцелярские кнопки.
- Капроновая стяжка или толстая проволока.
- Мелкая капроновая сетка.
- Скотч, клейкая лента или пластырь.
Подготовка
В самом начале следует четко определиться с целями, которые должен будет выполнять ваш самодельный пылесос. От этого будут зависеть некоторые особенности его конструкции. Если нам нужен небольшой пылесос для чистки компьютера, то для этого вполне сгодится моторчик на батарейках от детской игрушки. Если же мы собираемся смастерить что-то более серьёзное (например, бытовой вариант) то используемые детали и материалы должны быть, соответственно, больше и прочнее.
Тщательнее всего нужно подойти к выбору моторчика и источника питания для него. Их электрические характеристики должны полностью совпадать, иначе могут возникнуть проблемы: одно из двух либо сгорит, либо просто не будет работать.
Пошаговая инструкция
Итак, как сделать пылесос из бутылки? Для этого нужно четко представлять, как выглядит устройство прибора и как он работает. Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.
Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.
Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть. Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки.
Диаметр крыльчатки вентилятора должен почти совпадать с внутренним диаметром бутылки, для лучшего всасывания.
Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.
В центре проделываем отверстие под ротор моторчика, а лопасти крыльчатки слегка сгибаем под углом так, чтобы они всасывали воздух во время вращения, а не наоборот.
Скрепляем вместе вентилятор и ротор электромотора термоклеем или иным способом, стараясь не допускать при этом перекосов в соединении.
В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.
Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика.
Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.
Самодельный пылесос почти готов, осталось сделать фильтр, который будет отделять электромотор от отсека для сбора пыли. Для этого мы используем мелкую сетку, которую натянем на капроновую стяжку или проволоку, согнутую в круг.
Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи клейкой лентой.
Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.
Всасывающие насадки можно изготовить из чего угодно: из шариковой ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.
Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.
После этого наш самодельный пылесос готов к использованию!
Заключение
Как видите, сделать небольшой самодельный пылесос или машинку для чистки клавиатуры совсем несложно. Причём, сделанный нами прибор можно легко переносить с места на место не только в пределах квартиры, но и использовать, к примеру, в гараже для чистки сидений и панелей в салоне автомобиля.
Источник
Как сделать пылесос из бутылки своими руками: пошаговая инструкция сборки
Самодельный пылесос пригодится автомобилисту, радиолюбителю и любому другому человеку для сбора мелкого мусора. Основой прибора служит пластиковая емкость. Внутри установлен двигатель из детской игрушки. Простейшая инструкция поможет разобраться, как сделать пылесос из бутылки своими руками и запустить его в работу.
Простейшая модель пылесоса
Для тех, кто сильно не любит возиться с самоделками, предлагается простейший вариант пылесоса. В общих чертах прибор состоит из пластиковой бутылки. На горлышке надет шланг для всасывания мусора. Внутри емкости к донышку закреплен моторчик с лопастями. Между вентилятором и входным отверстием установлен фильтр.
Из материалов понадобится ПЭТ бутылка емкостью 1–1,5 л, кусок гофрированного шланга, медная проволока, капроновый чулок, батарейки и многожильный провод. Моторчик можно взять из детской игрушки, но они обычно слабые. Чтобы пылесос хорошо всасывал мусор, двигатель лучше демонтировать с поломанного магнитофона или другого электроприбора.
Инструкция по сборке пылесоса состоит из следующих шагов:
Изготовление самоделки начинают с корпуса. Бутылку берут из-под напитка Sprite. Выбор обусловлен неправильной формой емкости, внутри которой удобнее размещать детали. На участке расширения бутылку перерезают острым ножом. Из верхушки получится крышка.
Вторая часть бутылки идет немного на сужение, а возле донышка сильно расширяется. От места среза нужно произвольно отрезать неширокую полосу. Суженая часть легко войдет внутрь крышки.
Корпус откладывают в сторону и приступают к изготовлению вентилятора. Прочный и легкий пропеллер получится из жестяной банки для пива или напитков. Ножницами отрезают дно и верхнюю часть. Получившийся цилиндр разрезают вдоль, разгибают и выравнивают, чтобы получился прямоугольный кусок жести.
На заготовке циркулем рисуют круг. Диаметр пропеллера и внутренней части бутылки возле донышка должны почти совпадать. Для зазора оставляют 2–3 мм, чтобы лопасти не цепляли стенки.
Ножницами из жести вырезают круг. Заготовку расчерчивают карандашом, разделив на 8 одинаковых треугольников. По линиям делают надрезы, не доходя до центра 10 мм.
Разрезанные сегменты подгибают под углом. Лопасти при вращении должны втягивать воздух, а не выталкивать. В какую сторону выгибать лепестки, зависит от направления вращения вала мотора. Все можно испытать опытным путем. Если вентилятор выталкивает воздух, лепестки легко можно перегнуть в обратную сторону.
По центру пропеллера шилом прокалывают отверстие. Крыльчатку насаживают на вал моторчика, фиксируют термоклеем или винтом, если имеется резьба.
Во время работы вентилятора со стороны донышка бутылки должен выходить воздух. Отверстия прожигают паяльником, просверливают или вырезают ножом.
Заднюю часть моторчика помещают в пластмассовую пробку. Сбоку выводят провода. Моторчик к пробке приклеивают или прикручивают болтиками, если на корпусе есть отверстия с резьбой.
С помощью горячего пистолета пластиковую крышку с мотором приклеивают к внутренней части донышка бутылки. Двигатель располагают строго по центру. Пробуют прокрутить вентилятор, чтобы лопасти не цепляли стенки бутылки.
Для защиты мотора от пыли изготавливают фильтр. Из толстой медной проволоки выгибают кольцо по диаметру бутылки. На каркас натягивают кусок капронового чулка.
Фильтр вставляют внутрь бутылки перед мотором. Кольцо должно войти плотно. С обеих сторон фильтра стенку емкости прокалывают канцелярскими кнопками. Ограничители предотвратят смещение кольца. Чтобы кнопки не выпали, участок бутылки обматывают изолентой или скотчем.
На горлышко второй части бутылки надевают всасывающий шланг. Его можно сделать из куска пластиковой гофры для прокладки электропроводки. Соединение шланга с горлышком плотно обматывают изолентой. Рабочие насадки изготавливают из любых пластиковых трубочек.
Две части пылесоса сделаны и их осталось соединить. Провода от электромотора выводят через вентиляционное отверстие на донышке. Подключать можно к блоку питания, но тягать провода за пылесосом неудобно. К внешней части донышка лучше приклеить пластиковый отсек для батареек. Мобильный пылесос можно будет брать с собой в дорогу.
Изготовление сложного циклона
Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.
Сборка циклона состоит из следующих действий:
От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.
По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.
Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.
Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.
Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.
Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.
По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.
По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.
DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.
Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.
Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.
Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.
Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.
К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту.
По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.
