Детская качалка на пружине своими руками

Детская качалка на пружине своими руками изготавливается из простых подручных материалов.

Как сделать конструкцию качалки, которая будет отличаться из множества разнообразных форм, рассмотрим в представленной статье.

На рисунке изображены составные части конструкции:

Для качалки можно использовать пружину 1086-0751 ГОСТ 18793-80 или от переднего моста автомобиля ГАЗ- 31.

Справочные размеры используемой пружины:

• высота 400…450 (мм)
• наружный диаметр 90 (мм)
• диаметр прутка 14…15 (мм)

Состоит из металлической трубы и металлической пластины, которые соединены между собой при помощи сварки. В пластине просверлим четыре сквозных отверстия под используемый крепеж.
Нижняя опора крепится к бетонному основанию анкерными болтами с гайками .
Верхняя опора крепится к деревянному сиденью евровинтами .

Сварим из квадратной металлической трубы 20х20х2 ГОСТ 8639-82 .
Скруглим торцевые поверхности труб.

Вырежем из деревянного бруска форму, на которой будет удобно сидеть малышу. Хорошо отшлифуем. Покроем антисептиком и защитным декоративным покрытием.

Изготовим из дерева или резины.

Отрезается резиновая трубка 22,0х2,0 ГОСТ 5496-78 длиной 100 (мм).

Как сделать качалку на пружине – атрибут для активных игр на детских площадках .

1. Садовым ручным буром выкопаем яму под фундамент глубиной 800…1000 (мм).
2. Армируем фундамент перед заливкой.
3. Зальем фундамент бетонным раствором .
4. Выровняем верхнюю часть фундамента по уровню земли.
5. Закроем фундамент полиэтиленовой пленкой на время его застывания.
6. Через две – три недели приступаем к дальнейшим работам.
7. Закрепим нижнюю опору к фундаменту.
8. На трубу опоры наденем пружину и приварим ее к пластине нижней опоры.
9. На пружину оденем верхнюю опору и приварим ее к пружине.
10. Приварим раму на пластину верхней опоры.
11. Абразивным кругом сгладим сварные швы.
12. Нанесем лакокрасочное покрытие на металлические детали.
13. К верхней пластине прикрепим деревянное сиденье.
14. Пробки вставим в отверстия труб.
15. На ручки и ножки конструкции наденем (натянем) резиновые трубки.

Вот и все, одна из разновидностей качалок на пружинах собрана. Детям должно понравиться. Если еще сварим качели своими руками , восторгу и детской радости не будет предела .

Источник

Качалка на пружине своими руками — быстрый способ научиться для новичков

Детская качалка на пружине своими руками изготавливается из простых подручных материалов.

Как сделать конструкцию качалки, которая будет отличаться из множества разнообразных форм, рассмотрим в представленной статье.

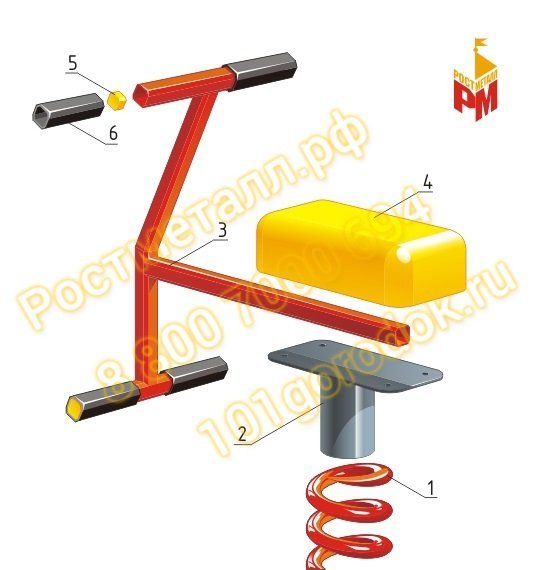

На рисунке изображены составные части конструкции:

1. Пружина.
2. Опора.
3. Рама.
4. Сиденье.
5. Пробки.
6. Ручки.

ПРУЖИНА

Для качалки можно использовать пружину 1086-0751 ГОСТ 18793-80 или от переднего моста автомобиля ГАЗ- 31.

Справочные размеры используемой пружины:

• высота 400…450 (мм)
• наружный диаметр 90 (мм)
• диаметр прутка 14…15 (мм)

ОПОРА

Состоит из металлической трубы и металлической пластины, которые соединены между собой при помощи сварки. В пластине просверлим четыре сквозных отверстия под используемый крепеж.
Нижняя опора крепится к бетонному основанию анкерными болтами с гайками.
Верхняя опора крепится к деревянному сиденью евровинтами.

РАМА

Сварим из квадратной металлической трубы 20х20х2 ГОСТ 8639-82.
Скруглим торцевые поверхности труб.

СИДЕНЬЕ

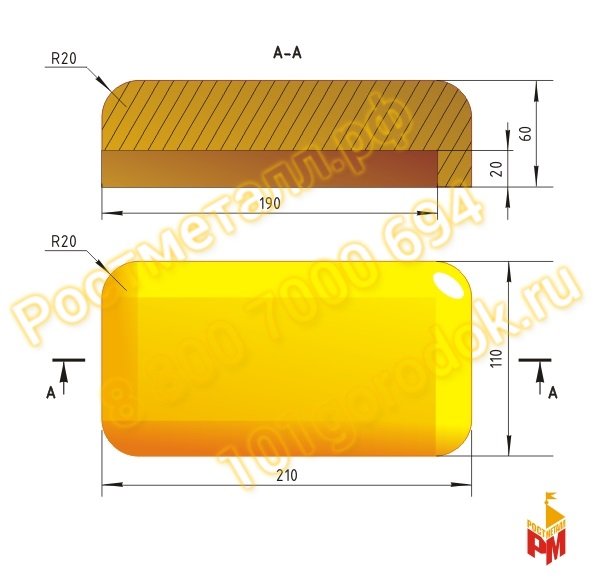

Вырежем из деревянного бруска форму, на которой будет удобно сидеть малышу. Хорошо отшлифуем. Покроем антисептиком и защитным декоративным покрытием.

ПРОБКИ

Изготовим из дерева или резины.

РУЧКИ

Отрезается резиновая трубка 22,0х2,0 ГОСТ 5496-78 длиной 100 (мм).

Как сделать качалку на пружине – атрибут для активных игр на детских площадках.

Порядок сборки:

1. Садовым ручным буром выкопаем яму под фундамент глубиной 800…1000 (мм).
2. Армируем фундамент перед заливкой.
3. Зальем фундамент бетонным раствором.
4. Выровняем верхнюю часть фундамента по уровню земли.
5. Закроем фундамент полиэтиленовой пленкой на время его застывания.
6. Через две – три недели приступаем к дальнейшим работам.
7. Закрепим нижнюю опору к фундаменту.
8. На трубу опоры наденем пружину и приварим ее к пластине нижней опоры.
9. На пружину оденем верхнюю опору и приварим ее к пружине.
10. Приварим раму на пластину верхней опоры.
11. Абразивным кругом сгладим сварные швы.
12. Нанесем лакокрасочное покрытие на металлические детали.
13. К верхней пластине прикрепим деревянное сиденье.
14. Пробки вставим в отверстия труб.
15. На ручки и ножки конструкции наденем (натянем) резиновые трубки.

Источник
