Чертеж комода с размерами своими руками

Сборочные чертежи комодов

На данной странице представлена небольшая подборка чертежей с размерами, по которым можно собрать реальный комод для вещей.

Зачем вообще нужен комод?

Чтобы высвободить как можно больше места в комнате, сделать ее просторной и аккуратной, вещи в квартире должны всегда находится на своих местах. При этом хочется иметь быстрый и удобный доступ к этим вещам.

При этом одного шкафа купе не всегда будет достаточно. Ведь есть вещи, которые не очень удобно повесить на плечики или просто хранить в шкафу. Такими вещами являются нижнее белье, носки, носовые платочки и т.д.

Без комода так же будет трудно обойтись семье с маленьким ребенком. Ведь детские вещи ни в коем случае нельзя хранить вместе с остальными.

Для всех этих вещей как раз таки и предназначен комод.

Так же, не последнее место он занимает и в интерьере комнаты. Поэтому он должен гармонично вписываться в общий дизайн помещения и полностью соответствовать создаваемому интерьеру.

Как пользоваться данными чертежами

Представленные ниже чертежи комодов выполнены в программе Компас 3D, формат файла — cdw. Поэтому, для работы с ними понадобятся программы Компас 3D или AutoCAD.

То есть, скачиваем чертеж понравившегося комода и открываем его с помощью любой из вышеупомянутых программ.

На чертежах проставлены основные размеры, для общего понимания (подойдет он Вам или нет).

Если он Вас полностью устраивает, смело можете приступать к его реализации.

Как на основании чертежа комода сделать деталировку

Для этого нам нужно открыть чертеж (я буду пользоваться программой Компас) и инструментом «Отрезок» определить и записать размеры (длину и ширину) всех деталей, которые показаны на чертеже.

Принцип работы с данной программой подробно описан в статье Рисуем сборочный чертеж шкафа купе.

Колесом мышки можно приближать или отдалять объект. Клавишей «ESC» инструмент «Отрезок» отключается.

Важные зазоры

• Зазор между фасадами – 3 мм минимум (то есть, когда будете измерять размер фасада (как по длине, так и по ширине), сразу отнимайте от размеров (которые получатся на чертеже) 3 мм на зазор, и по 1 мм с каждого торца на кромку (это если кромку 1 мм собираетесь клеить), и получившиеся длину и ширину записывайте в деталировку.
• Зазор на кромку толщиной 1 мм = 1 мм (2 мм = 2 мм и т.д.)
• Толщина направляющей – 13 мм (на чертежах отступ есть)
• ДВП (задняя стенка и дно ящиков) – на 1 мм меньше с каждой стороны

Структура материала всегда расположена по длине детали.

Так же сразу записываем, какой крепеж и фурнитура нам понадобится. Более подробно по деталировке мебели можете почитать в статьях Комплектация, деталировка и Тумбочка в прихожую своими руками.

Как на основании чертежа собрать комод

Для этого нужно знать места крепления деталей и фурнитуры (что, на каком расстоянии и от чего нужно крепить).

Если при сборке Вы будете находиться рядом с компьютером, то расстояния можно сразу смотреть на чертеже, пользуясь тем же инструментом «Отрезок» в программе Компас 3D.

Расстояние меряйте от края детали и непосредственно к центральной точке крепления (середина плиты 16 мм = 8 мм).

Если возможности воспользоваться компьютером не будет, то лучше сразу проставить все необходимые размеры на чертеже и распечатать его.

На панели «Размеры» воспользуйтесь инструментом «Авто размер» (как показано на рисунке выше).

Сразу представляя себе, как Вы будете отмерять рулеткой расстояния на ДСП, укажите эти расстояния на чертеже в программе и распечатайте его.

Длина на чертежах в программе показывается в сантиметрах, но при проставлении размеров указывайте ее в миллиметрах (10 см = 100 мм).

Скачать чертежи комодов

Вот, собственно, и сама подборка чертежей комодов. Буду рад, если они окажутся для Вас полезными.

Ширина-1000мм Высота-800мм Глубина-450мм Полезная-400мм

• • Ширина-1200мм
  • Высота-800мм
  • Глубина-500мм
  • Полезная-450мм

• • Ширина-1000мм
  • Высота-700мм
  • Глубина-450мм
  • Полезная-400мм

• • Ширина-1000мм
  • Высота-700мм
  • Глубина-450мм
  • Полезная-400мм

• • Ширина-1000мм
  • Высота-750мм
  • Глубина-500мм
  • Полезная-450мм

• • Ширина-1100мм
  • Высота-800мм
  • Глубина-550мм
  • Полезная-500мм

Если Вы не нашли, то что искали, можете прислать свой эскиз, по которому мы с удовольствием сделаем для Вас сборочные чертежи.

Так же Вы можете просмотреть страницу с чертежами и схемами шкафов купе.

Если возникнут вопросы — обращайтесь, поможем.

Источник

Как выгодно собрать комод своими руками

Комод своими руками

Здравствуйте, уважаемый читатель bokovina.ru ! Вероятно Вы уже устали от беспорядка. И если бы вещи хранились в удобном комоде, Вы перестали бы тратить своё драгоценное время на поиски. Сейчас Вы узнаете как воплотить Вашу мечту в реальность.

Разберём классический комод. Выглядит он невзрачно в таком тоне. Если грамотно подобрать цвет и ручки, то получится красивый комод. Такая конструкция самая удобная и практичная. В левом и правом мы храним мелочи, а нижние ящики используем для белья.

Если Вы желаете из него сделать комод с 3мя, 4мя или с 6ю большими ящиками, элементарно убираем верхнею секцию с двумя ящиками и имеем типовую конструкцию. А именно две боковины, дно, планки для крепления крышки, крышку,цоколь и сами ящики.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как рассчитать конструкцию 1000*800*505

Чтобы избежать ошибок рисуем на листе бумаги схему сборки. Для этого достаточно аккуратно прорисовывать каждую грань детали. Важно, чтобы Вам самим было всё понятно на чертеже. Затем проставляем габариты изделия и рассчитываем деталировку.

Старая картинка

1000*800*505

1. 980*505 – 2 Боковины
2. 768*505 – 1 Дно
3. 801*530 – 1 Крышка
4. 148*505 – 1 Перегородка
5. 768*60 – 4 Планки
6. 768*50 – 2 Цоколь
7. 926*796 – 1 ДВПО Задняя стенка
8. 709*180 – 6 Лобовая планка ящика
9. 500*180 – 6 Боковая планка ящика
10. 317*100 – 4 Лобовая планка ящика
11. 500*100 – 4 Боковая планка ящика
12. 176*396 – 2 Верхние шефлоты
13. 246*796 – 3 Нижние шефлоты
14. 500*150 – 3 Усиливающая планка на дно ящика

Важное уточнение. Цель этой статьи не просто дать Вам готовую деталировку комода, а научить Вас самостоятельно проектировать конструкции с любым количеством ящиков. Ведь сколько людей, столько и вкусов. Согласитесь, что я не в состоянии угодить каждому.

Подгон под свои размеры 1000*800*400

Но я в состоянии направить Вас к желаемой цели. Смотрите как можно комод 1000*800*505 пересчитать на комод с габаритами 1000*800*400. Они отличаются глубиной 505 и 400, высота и ширина одинакова. Значит ищем размеры с глубиной и меняем их на необходимые:

1000*800*400

1. 980* 400 – 2 Боковины
2. 768* 400 – 1 Дно
3. 801* 430 – 1 Крышка
4. 148*400 – 1 Перегородка
5. 768*60 – 4 Планки
6. 768*50 – 2 Цоколь
7. 926*796 – 1 ДВПО Задняя стенка
8. 709*180 – 6 Лобовая планка ящика
9. 350 *180 – 6 Боковая планка ящика
10. 317*100 – 4 Лобовая планка ящика
11. 350 *100 – 4 Боковая планка ящика
12. 176*396 – 2 Верхние шефлоты
13. 246*796 – 3 Нижние шефлоты
14. 350 *150 – 3 Усиливающая планка на дно ящика

Подгон под свои размеры 1200*800*400

Чтобы сделать комод 1200*800*400 надо изменить высоту деталей, определяющих высоту. Это боковины и шефлоты. Для расчёта высоты шефлота следует от общей высоты комода отнять толщину крышки, высоту цоколя и поделить на количество ящиков. Минус на зазор по 4 мм.

Если мы увеличиваем высоту шефлота, логично увеличить и глубину ящика. Которая должна быть меньше шефлота, минимум на 20 мм.Зазор по 10 мм сверху и снизу.Чем больше разница между ними, тем проще ставить ручку. В результате:

1200*800*400

1. 1180 *400 – 2 Боковины
2. 768*400 – 1 Дно
3. 801*430 – 1 Крышка
4. 148*400 – 1 Перегородка
5. 768*60 – 4 Планки
6. 768*50 – 1 Цоколь
7. 1176 *796 – 1 ДВПО Задняя стенка
8. 709* 250 – 6 Лобовая планка ящика
9. 350* 250 – 6 Боковая планка ящика
10. 317*100 – 4 Лобовая планка ящика
11. 350*100 – 4 Боковая планка ящика
12. 176*396 – 2 Верхние шефлоты
13. 312 *796 – 3 Нижние шефлоты
14. 350*150 – 3 Усиливающая планка на дно ящика

Как рассчитать деталировку комода по ширине и рассчитать ящики я рассказывал в статье Расчёт ящика. Прочитав этот пост Вы без особого труда отредактируете любую деталировку по ширине. Для этого нужно знать толщину плиты и толщину направляющей.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Карта раскроя на комод

Забиваем последнюю деталировку 1200*800*400 в карту раскроя и узнаём необходимое количество материала и площадь заготовок. Зная цену 1 листа ЛДСП или цену квадратного метра распила, мы узнаем стоимость необходимого материала.

Источник

Комод своими руками — проекты, чертежи, схемы сборки из дерева, фанеры, ЛДСП

Комоды как разновидность мебели известны с незапамятных времен, так как имеют ряд преимуществ перед массивными и громоздкими шкафами. Они компактны и вместительны, могут быть любого размера и назначения. Комод найдет себе место в прихожей, гостиной, кухне, столовой, спальне и детской. Сделанные из разных современных материалов, комоды сейчас есть практически в каждом доме. В статье мы расскажем о тонкостях самостоятельного изготовления комода, представим многообразие комодов, сделанных своими руками

Какие виды комодов можно сделать своими руками в домашних условиях

Многие умельцы и владельцы жилья научились делать комоды своими руками. Этот вид мебели может быть собран из дерева, пластика, разных видов фанеры. Комод можно сделать по индивидуальному размеру и эскизу, снабдить необходимым количеством ящиков и отделений. Покраска комода в нужный цвет позволит вписать его в любой интерьер как стильный и неповторимый предмет мебели.

Комод выгодно отличается от шкафа тем, что может быть любого размера и высоты. Ящики комода могут быть выдвижными, распашными, открытыми, откидными. Хранить в комоде можно любые предметы: от одежды и обуви до посуды и постельного белья.

Комоды отлично подходят для хранения детских вещей, игрушек и канцелярских товаров. Размер комода может быть выполнен так, чтобы ребенок дотянулся до любого ящика и самого дальнего уголка.

Комод в кухне легко заменит многочисленные ящики кухонного гарнитура и создаст альтернативу навесным шкафам, попасть в которые можно, только если влезть на табуретку. В кухоном комоде можно хранить столовые приборы, скатерти и салфетки, некрупную посуду, бытовую технику. Ящики повыше можно заполнить предметами, не приспособленными для детей (колющие, режущие, терки и т.д.).

Идеальным местом хранения инструментов и технических принадлежностей комод станет в гараже или мастерской. Все предметы можно разместить в ящиках по тематике и назначению.

Плюсы и минусы изготовления комода своими руками

Комоды, изготовленные своими руками, имеют следующие преимущества:

• Индивидуальный размер по потребности. Комод изготавливается в определенную часть комнаты: угол, радом со шкафом, в проходе, у стены и т.д. Такой комод идеально впишется в интерьер.
• Индивидуальный дизайн. Комод может быть изготовлен в соответствии с другими предметами мебели и интерьера, обит тканью в тон стен или штор, выкрашен или задекорирован подходящими материалами.
• Комод создается в качестве разделителя функциональных зон.
• Имеют длительный срок эксплуатации, так как изготавливаются из материалов по потребностям.
• Индивидуальный эскиз позволит сделать из комода нужный предмет: туалетный или пеленальный столик, игровой комплекс, место хранения, подставку под бытовую технику или телевизор.
• Меньшие затраты. При изготовлении комода материалы и комплектующие обойдутся значительно дешевле, чем при приобретении готового фабричного предмета мебели.

Недостатками самостоятельно изготовленного комода могут стать тонкости процесса изготовления. Чертеж необходимо сделать таким образом, чтобы ящики выдвигались и закрывались ровно, корпус не был перекошен и комод имел устойчивость при загрузке.

Если при создании комода используется качественный материал и грамотно выполненный чертеж, комод будет отличным предметом мебели и интерьера, и прослужит долгие годы хозяевам.

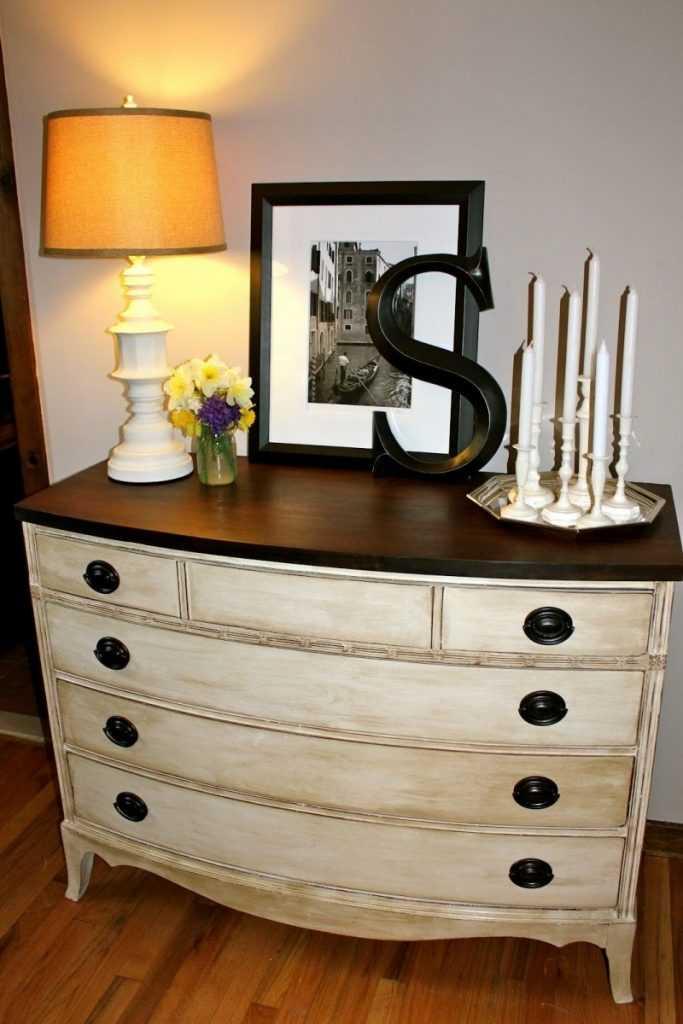

Фотоподборка интересных идей для самостоятельного изготовления комодов из различных материалов

Комоды могут быть изготовлены из дерева, ЛДСП, пластика, фанеры, картона, металла.

В нашей подборке фотографий вы увидите комоды, сделанных своими руками из этих и других материалов.

Как сделать комод своими руками в домашних условиях

Первое, с чем нужно определиться перед тем, как начать изготавливать комод, это место, где он будет стоять. Также следует решить, какую функцию станет выполнять комод. От этих критериев зависит дальнейший процесс:

Критерии выбора конструкции изделия при изготовлении

При изготовлении комода после определения назначения следует подумать о материале. Если планируется хранить объемные предметы определенного веса, лучше выбрать в качестве основного материала дерево. Если комод будет хранить украшения или одежду, следует выбрать определенные виды фанеры или пластик.

Рассмотрим подробнее некоторые виды материалов и комоды:

• из дерева (из массива, из досок и пр.). Комод своими руками из дерева — один из классических вариантов, популярный у мебельных мастеров. Дерево хорошо поддается обработке, деревянный комод прослужит не один десяток лет. Дерево красят любым цветом, декорируют в технике декупаж, расписывают, шлифуют, покрывают морилкой или лаком.

• из фанеры. Сделать комод своими руками из фанеры легче по весу, тоньше и аккуратнее деревянного. Материал легок в использовании и уходе. Также его окрашивают, обклеивают или покрывают лаком.

• из ЛДСП. Комод из ЛДСП обойдется изготовителю недорого, а цветовая палитра этого материала настолько широка, что легко будет подобрать цвет к любому интерьеру. Кроме того, есть вариант комбинировать цвета и сделать комод с разными оттенками корпуса и ящиков.

• из МДФ. Этот материал бывает как глянцевый, так и матовый, также есть варианты использования разных цветов. МДФ довольно прочный материал, поэтому комод из него подойдет для хранения посуды, постельного белья, кухонных принадлежностей и инструментов.

Как подготовить (или где можно взять) проект

Проект создания комода своими руками многие мастера изготавливают самостоятельно. Для этого необходимо обладать навыками черчения или освоить компьютерные программы по созданию мебельных проектов. Потребуется сделать точные замеры каркаса и разработать систему ящиков, которые будут полностью соответствовать ячейкам.

Если в таких науках вы не сильны, воспользуйтесь услугами профессионалов или просто найдите готовый проект, подходящий вам по размерам, дизайну и материалу изготовления.

Его не трудно найти в интернете, купить у производителей мебели.

Существует компьютерная программа, с помощью которой можно проектировать мебель: PRO100. Один из вариантов чертежа комода, созданный в этой программе, можно скачать по ссылке:

В статье приводим несколько вариантов схем для изготовления комода своими руками.

Пошаговые инструкции по изготовлению комодов

Как сделать комод своими руками и какой выбрать вариант? Различные виды комодов по назначению отличаются высотой, шириной, глубиной ящиков, наличием открытых полок и возможностью использования верхней части в качестве подставки для чего-либо.

• простой комод для инструментов, который можно сделать быстро и дешево, выполняется массивным и изготавливается из прочного материала, так как инструменты могут иметь разный вес и размер.

• красивый комод в спальню нередко изготавливают из резного дерева, ЛДСП, МДФ, украшают в технике декупаж или расписывают вручную.

• комод в прихожую должен быть функциональным и состоять из ящиков для хранения обуви, головных уборов, шарфов, сумок, перчаток, зонтов, ключей. Лучше сделать прочную столешницу с плотным покрытием, чтобы не царапалась ключами, мелочью, и иными предметами, которые выкладываются из сумок и карманов по приходу домой.

• детский комод. Изготавливается из безопасного материала, который к тому же будет легок в использовании для ребенка. Ящики должны соответствовать размеру руки, высота комода не должна превышать рост ребенка.

• встроенный комод. Удобен в гардеробных и гостиных комнатах, так как становится частью мебельного блока. Изготавливается под конкретный размер основного шкафа и используется для хранения мелочей и тематических предметов.

Степень сложности изготовления комода зависит от того, каков размер комода, каково количество ящиков или полок, насколько важна верхняя столешница, нужны ли предметы дополнительные функции (установка зеркала, места для пеленания ребенка или глажки белья, подсветка и т.д.).

Существуют следующие формы комодов:

• прямоугольный,
• радиусный или полукруглый,
• угловой,
• дизайнерский.

Как рассчитать комод с ящиками самому?

Каждый комод изготавливается в соответствии с местом, где будет находиться, общим дизайном комнаты и назначением. Количество ящиков может быть любым, но чаще всего их бывает 4. Встречается еще и вариант, где три нижних ящика длинных и два верхних — короткие.

Перечень необходимых инструментов, материалов для создания комода

Чтобы приступить к созданию комода своими руками, запаситесь необходимым инструментом для изготовления мебели и работы с деревом. Основной перечень состоит из следующих предметов:

• дрель
• шуруповерт
• канцелярский нож
• молоток
• отвертки
• угольник
• сверла
• карандаш
• линейка или рулетка
• гвозди
• саморезы
• лобзик.

Комплектующие и фурнитура подготавливаются в соответствии с проектом, но чаще всего это 2 боковые стенки, 1 задняя стенка, дно и верхняя крышка. Ящики изготавливаются из дна и боковых стенок. При необходимости делаются крышки или дверцы. Если в проекте имеются полки, следует подготовить их.

Комод своими руками: пошаговая инструкция

Ход работы по созданию комода включает следующие этапы:

1. Создание чертежа. Подготовка материалов и инструментов.

1. Распиливание материала по установленным в чертеже размерам. Если сомневаетесь в своих способностях распиловки материала, закажите эту услугу у профессионалов. По размерам они произведут распил и нанесут разметку.
2. Разметка крепежных мест карандашом.
3. Сборка каркаса и закрепление саморезами. Установка ножек комода (при наличии в проекте).

1. Сборка ящиков согласно чертежам по местам креплений.
2. Установка направляющей фурнитуры для ящиков.
3. Проверка совместимости ящиков и каркаса, закрепление саморезов.
4. Установка фурнитуры (ручек, декоративных элементов).

Какие меры предосторожности необходимы при работе?

Важно соблюдать все необходимые меры предосторожности, чтобы не повредить руки, глаза:

• работать следует в перчатках,

• не использовать неисправный инструмент,

• по возможности надеть пластиковые очки при распиливании досок,

• следовать строго инструкции при использовании инструментов.

Какой декор можно использовать для самодельных комодов?

Декор для самодельных комодов используется в соответствии с общим дизайном комнаты, другой мебели или согласно предпочтениям хозяев.

Например, при использовании древесины для изготовления комода профессионалы советуют воспользоваться морилкой, лаком или краской в тон мебели, стен, штор.

Хорошо смотрится на поверхности рисунок, нанесенный вручную, декупаж, декоративные элементы из дерева, гипса, металла.

При желании комод обивают тканью, оклеивают пленкой, бумагой или обоями.

Если для изготовления комода используются цветные листы фанеры, декор подбирается в соответствии с ними. Советуем использовать металлические или пластиковые накладки, наклейки или просто выбрать контрастные цвета для создания яркого предмета мебели.

Видео мастер-классов по теме

Посмотреть, как самостоятельно можно сделать комод, можно в видеосюжетах.

Комод своими руками в домашних условиях

Как сделать комод

Как изготовить комод с выдвижными ящиками

Заключение

Комод – удобный и многофункциональный предмет мебели. Он одинаково удачно впишется в интерьер прихожей, гостиной, спальни, кухни, холла, кабинета, детской и гостевой комнаты.

Комоды бывают напольными и подвесными. Все зависит от места расположения и предпочтений владельцев жилья. Комод бывает самостоятельным предметом мебели, а бывает встроенным в гарнитур или шкаф.

Материалы для изготовления комодов своими руками в современном строительном разнообразии найдутся согласно назначению и дизайну. Дерево, фанера, пластик, стекло – все, что нравится мастеру, используется при создании комода.

Сделать своими руками комод легко, используя чертеж и зная место его расположения. Индивидуальный предмет мебели будет изготовлен по нужному размеру и из нужных материалов.

Хранить в комоде принято все: одежду, обувь, аксессуары, украшения, посуду, белье, инструменты, кухонные принадлежности, игрушки, книги, канцелярские товары.

Комод, сделанный своими руками, будет служить несколько лет и легко может быть переделан по назначению.
